Dimplex LAK 3IMR Montage- Und Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Wärmepumpen
  5. LAK 3IMR
  6. Montage- und gebrauchsanweisung

Dimplex LAK 3IMR Montage- Und Gebrauchsanweisung

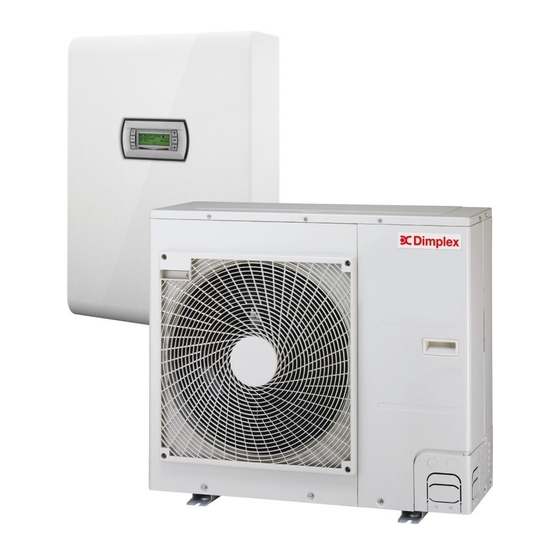

Luft-wasser-wärmepumpe für aussenaufstellung
Vorschau ausblenden Andere Handbücher für LAK 3IMR:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LAK 3IMR
LAK 6IMR
LAK 9IMR
LAK 14IMR
LAK 14ITR
Montage- und
Gebrauchsanweisung
Split-Luft/Wasser-
Wärmepumpe
mit Hydrobox
Bestell-Nr. | Order no. | No de commande: 452162.66.09
LAK 3IMR
LAK 6IMR
LAK 9IMR
Installation and
Operating Instruction
Split air-to-water
heat pump
with hydrobox
Glen
Dimplex
Thermal
Solutions
LAK 14IMR
LAK 14ITR
Instuctions d'installation
et d'utilisation
Pompe à chaleur deux
unités air/eau avec tour
hydraulique combinée
DE | EN | FR · FD 9912
Dimplex

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex LAK 3IMR

Inhaltszusammenfassung für Dimplex LAK 3IMR

  • Seite 1 Glen Dimplex Thermal Solutions Dimplex LAK 3IMR LAK 6IMR LAK 9IMR LAK 14IMR LAK 14ITR LAK 14IMR LAK 14ITR LAK 3IMR LAK 6IMR LAK 9IMR Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Split-Luft/Wasser- Split air-to-water Pompe à chaleur deux Wärmepumpe...

  • Seite 3: Inhaltsverzeichnis

    LAK 3IMR - LAK 14ITR Deutsch Inhaltsverzeichnis Bitte sofort lesen ............................DE-2 1.1 Wichtige Hinweise ................................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien.........................DE-2 Verwendungszweck ...........................DE-3 2.1 Anwendungsbereich...............................DE-3 2.2 Allgemeine Eigenschaften ............................DE-3 Lieferumfang ..............................DE-3 3.1 Inneneinheit ..................................DE-3 3.2 Schaltblech..................................DE-3 3.3 Wärmepumpenmanager ...............................DE-3 Außeneinheit ..............................DE-4...

  • Seite 4: Bitte Sofort Lesen

    Deutsch LAK 3IMR - LAK 14ITR 1.2 Bestimmungsgemäßer Bitte sofort lesen Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Vor Öffnen des Gerätes ist sicherzustellen, dass alle...

  • Seite 5: Verwendungszweck

    LAK 3IMR - LAK 14ITR Deutsch 3.2 Schaltblech Verwendungszweck Um an das Geräteinnere zu gelangen, ist die Abdeckung zu de- 2.1 Anwendungsbereich montieren. Dazu sind die beiden Schrauben an der Unterseite zu lockern. Die Inneneinheit bildet die Schnittstelle zwischen einer rever- Danach ist die Abdeckung nach oben abzunehmen.

  • Seite 6: Außeneinheit

    Deutsch LAK 3IMR - LAK 14ITR Außeneinheit 4.1 Aufstellung  Es wird empfohlen, die Außeneinheit wandnah auf einem vom Gebäude getrennten Fundament zu montieren mit einem Abstand von mindestens 0,3 m an der Ansaugseite (Abb. 4.1 + Abb. 4.2). Falls eine Überdachung gegen direkte Sonneneinstrah- ...

  • Seite 7: Montage In Küstengebieten

    Windschutz Seewind HINWEIS Falls die beschriebenen Anforderungen bei der Montage in Küstengebieten nicht eingehalten werden können, setzen Sie sich bitte mit Dimplex Mitarbeitern in Verbindung, um weitere Hinweise zum Korrosionsschutz zu erhalten. www.gdts.one 452162.66.09 · FD 9912 DE-5...

  • Seite 8: Vorsichtshinweise Im Winter Und Bei Jahreszeitlich Bedingten Winden

    Deutsch LAK 3IMR - LAK 14ITR HINWEIS HINWEIS Staub- und Salzverunreinigungen am Wärmetauscher sollten Bei der Demontage der Gerätehaube ist zu berücksichtigen, regelmäßig (mindestens jährlich) mit Wasser gereinigt dass die Länge der Verbindungsleitung - zwischen dem werden. Bedienteil in der Gerätehaube und dem Regler auf dem Schaltblech - nur 1,5m beträgt.

  • Seite 9: Heizungsseitiger Anschluss

    LAK 3IMR - LAK 14ITR Deutsch 5.3 Heizungsseitiger Anschluss Weiter ist es empfehlenswert vor der Einbindung der Innenein- heit im Heizungsrücklauf eine Absperrvorrichtung vorzusehen. Die heizungsseitigen Anschlüsse an der Inneneinheit sind mit Mindestheizwasserdurchsatz 1“ flachdichtendem Außengewinde versehen. Beim Anschluss muss an den Übergängen mit einem Schlüssel gegengehalten Der Mindestheizwasserdurchsatz der Wärmepumpe ist in...

  • Seite 10: Inbetriebnahme

    Deutsch LAK 3IMR - LAK 14ITR 6.3 Vorgehensweise bei Inbetriebnahme Inbetriebnahme 6.1 Allgemein Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärmepumpenmanager. Die Einstellungen müssen gemäß Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, dessen Anweisung vollzogen werden. sollte diese von einem vom Werk autorisierten Kundendienst durchgeführt werden.

  • Seite 11: Anschluss Der Rohrleitungen Und Kabel

    LAK 3IMR - LAK 14ITR Deutsch ACHTUNG! Anschluss der Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr Rohrleitungen und Kabel von Störungen beim Betrieb. In diesem Kapitel werden die Kältemittelrohranschlüsse und die Herstellungsbetrieb (Siehe Etikett des Modellnamens) elektrischen Kabelanschlüsse am Außengerät beschrieben.

  • Seite 12: Schritt 4: Bördelung

    Deutsch LAK 3IMR - LAK 14ITR Schritt 4: Bördelung Schritt 2: Befestigung  Bördelungen müssen wie folgt mit einem Bördelgerät für  Ziehen Sie die Schraubenmutter mit einem Schrauben- R-410A-Kältemittel vorgenommen werden, wie in der Ab- schlüssel fest. bildung gezeigt.

  • Seite 13: Schritt 3: Eindringen Von Fremdkörpern Vermeiden

    Außenteil. Die Absicherung der gesamten Wärmepumpe muss extern zusätzlich erfolgen. Außengerät Für LAK 3IMR, LAK 6IMR, LAK 9IMR, LAK 14IMR: Schritt 3: Eindringen von Fremdkörpern vermeiden Das Netzkabel muss beim Außengerät 3-adrig ausgeführt sein Dichten Sie alle Rohrdurchführungen mit Kitt oder anderer ...

  • Seite 14: Inneneinheit

    Gegebenheiten zu beachten. die Rohre gebogen und einige Tests durchgeführt werden. Die Dichtigkeitsprüfung sollte besonders sorgfältig durchgeführt Für LAK 3IMR, LAK 6IMR, LAK 9IMR werden, da ein Leck des Kältemittels eine direkte Minderung Bei diesen Wärmepumpen kann die Leistungsversorgung der Leistung zur Folge hat.

  • Seite 15: Dichtigkeitsprüfung Und Evakuieren

    LAK 3IMR - LAK 14ITR Deutsch Die Gasflasche wird normalerweise in aufrechter Position verwendet. Alle Rohrverbindungen (Innen und Außen) und Wartungsventile der Luft- und Flüssigkeitsseite auf Lecks prüfen. Blasen weisen auf ein Leck hin. Die Seife muss mit Seal a small opening Seal a small opening Kleinere Lücken um die...

  • Seite 16: Prüfpunkte, Wartung Und Störungsbehebung

    Deutsch LAK 3IMR - LAK 14ITR Prüfpunkte, Wartung und Störungsbehebung Gehen Sie vor der Inbetriebnahme die in diesem Kapitel be- Falls bisher keine Störungen eingetreten sind, kann das Gerät schriebenen Prüfpunkte durch. nun in Betrieb genommen werden, um die Vorzüge der LWPS- Split-Wärmepumpe zu genießen.

  • Seite 17: Wartung

    LAK 3IMR - LAK 14ITR Deutsch 8.2 Wartung ACHTUNG! Vor Öffnen des Gerätes ist sicherzustellen, dass alle Für eine optimale Leistung der LWPS-Split-Wärmepumpe sollte Stromkreise spannungsfrei geschaltet sind das Gerät regelmäßig überprüft und gewartet werden. Es wird empfohlen, mindestens einmal pro Jahr die folgende Checkliste abzuarbeiten.

  • Seite 18: Kennlinien Temperaturfühler Außengerät

    Deutsch LAK 3IMR - LAK 14ITR 8.4 Kennlinien Temperaturfühler Außengerät Luftsensor (Ausseneinheit) NTC - 10 Temperatur in °C k 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5 Temperatur in °C k 10,0 9,57 8,76 8,04...

  • Seite 19: Reinigung / Pflege

    LAK 3IMR - LAK 14ITR Deutsch Reinigung / Pflege 10 Störungen / Fehlersuche LAIC-Geräte sind Qualitätsprodukte und sollten störungsfrei ar- 9.1 Pflege beiten. Tritt dennoch einmal eine Störung auf, wird diese im Display des Wärmepumpenmanagers angezeigt. Schlagen Sie Vermeiden Sie zum Schutz der Abdeckung das Anlehnen und dazu auf der Seite „Störungen und Fehlersuche“...

  • Seite 20: Geräteinformation

    Deutsch LAK 3IMR - LAK 14ITR 12 Geräteinformation Typ- und Verkaufsbezeichnung LAK 3IMR LAK 6IMR LAK 9IMR LAK 14IMR LAK 14ITR Bauform Wärmequelle Luft Luft Luft Luft Luft Ausführung Split reversibel Split reversibel Split reversibel Split reversibel Split reversibel Regler...
  • Seite 21 LAK 3IMR - LAK 14ITR Deutsch 1,41 1,91 3,69 3,50 Nennaufnahme A2 / W35 6.10 Leistungsaufnahme Verdichterschutz (pro Verdichter) 6.11 Leistungsaufnahme Ventilator Entspricht den europäischen Sicherheitsbestim- mungen Sonstige Ausführungsmerkmale Kreislaufum- Kreislaufum- Kreislaufum- Kreislaufum- Kreislaufum- Abtauart kehr kehr kehr kehr kehr...

  • Seite 22: Produktinformationen Gemäß Verordnung (Eu) Nr.813/2013, Anhang Ii, Tabelle 2

    Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Seite 23 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Seite 24 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Seite 25 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Seite 26 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Seite 27 LAK 3IMR - LAK 14ITR English Table of contents Please read immediately..........................EN-2 1.1 Important notes ................................EN-2 1.2 Intended use..................................EN-2 1.3 Legal regulations and guidelines ..........................EN-2 Purpose................................EN-3 2.1 Area of application................................EN-3 2.2 General properties ................................EN-3 Scope of supply ............................EN-3 3.1 Indoor unit ..................................EN-3 3.2 Contact plate ..................................EN-3...

  • Seite 28: Please Read Immediately

    English LAK 3IMR - LAK 14ITR 1.2 Intended use Please read immediately This device is only intended for use as specified by the manu- 1.1 Important notes facturer. Any other use beyond that intended by the manufac- turer is prohibited. This requires the user to abide by the rele- vant project planning documents.

  • Seite 29: Purpose

    LAK 3IMR - LAK 14ITR English 3.2 Contact plate Purpose The cover must be removed to allow access to the inside of the 2.1 Area of application device. The two screws on the bottom must be loosened for this. The The indoor unit constitutes the interface between a reversible cover must then be removed to the top.

  • Seite 30: Outdoor Unit

    English LAK 3IMR - LAK 14ITR Outdoor unit 4.1 Installation  It is advisable to install the outdoor unit close to a wall, on a foundation separate from the building with a minimum clearance of 0.3 m on the intake side (Fig. 4.1 + Fig. 4.2).

  • Seite 31: Installation In Coastal Areas

    Wind protection Sea wind NOTE If the outlined requirements cannot be complied with during installation in coastal areas, please contact Dimplex employees for more information on corrosion protection. NOTE Dust or salt soiling on the heat exchanger should be regularly cleaned (at least once a year) with water.

  • Seite 32: Precautions In Winter And In Seasonal Winds

    English LAK 3IMR - LAK 14ITR 4.2 Precautions in winter and in 5.2 Indoor unit fixing seasonal winds The indoor unit is attached to the wall with the screws and dow- els (8 mm) included in the scope of supply. The following pro- In snowy areas or extremely cold locations, adequate pro- ...

  • Seite 33: Heating System Connection

    LAK 3IMR - LAK 14ITR English Heating system connection Minimum heating water flow rate The minimum heating water flow rate must be ensured in all op- The heating system connections on the indoor unit have a 1" erating states of the heating system with at least 50 l (buffer flat sealing external thread.

  • Seite 34: Commissioning

    English LAK 3IMR - LAK 14ITR 6.3 Commissioning procedure Commissioning The heat pump is commissioned via the heat pump manager. 6.1 General Settings should be made in compliance with the HPM's instruc- tions. To ensure that commissioning is performed correctly, it should...

  • Seite 35: Connecting The Pipework And Cables To The Outdoor Unit

    LAK 3IMR - LAK 14ITR English ATTENTION! Connecting the pipework Incorrect filling with refrigerant could lead to faults during and cables to the outdoor operation. unit Production operation (see model name label) Installation operation (where possible, attach alongside the This chapter describes the refrigerant pipe connections and the maintenance connections for adding or removing refriger- electrical cable connections on the outdoor unit.
  • Seite 36 English LAK 3IMR - LAK 14ITR 7.1.3 Pipe connections on the indoor unit Step 4: Flanging  Flanging must be carried out as follows with a flanging tool The pipe connection on the indoor unit takes place in two steps.

  • Seite 37: Electrical Connections

    Continuously for the outdoor component. The safeguarding of the entire heat pump must also take place externally. For LAK 3IMR, LAK 6IMR, LAK 9IMR, LAK 14IMR: Outdoor unit The mains cable on the outdoor unit must be three-core and must be connected to the L / N / PE (power supply) terminals.

  • Seite 38: Final Work

    7.3 Final work For LAK 3IMR, LAK 6IMR, LAK 9IMR Once the pipes and electric cables have been connected, the On these heat pumps, the power supply can be provided by pipes must be bent and a number of tests carried out.

  • Seite 39: Leak Test And Evacuation

    LAK 3IMR - LAK 14ITR English NOTE A multi-way valve must be used for the leak test. If no multi- way valve is available, an isolating valve can also be used. The Seal small gaps opening around opening around around the pipe, "Hi"...

  • Seite 40: Test Points, Maintenance And Troubleshooting

    English LAK 3IMR - LAK 14ITR Test points, maintenance and troubleshooting If no faults have occurred here by this point, the unit can now Before commissioning the unit, run through the test points out- be operated and you can enjoy the benefits of the LWPS split lined in this chapter.

  • Seite 41: Maintenance

    LAK 3IMR - LAK 14ITR English 8.2 Maintenance ATTENTION! Before opening the unit, ensure that all electric circuits are To maintain an optimal output on the LWPS split heat pump, isolated from the power supply. regular checks and maintenance work should be carried out on the unit.

  • Seite 42: Characteristic Curve Temperature Sensor Outdoor Unit

    English LAK 3IMR - LAK 14ITR 8.4 Characteristic curve temperature sensor outdoor unit Air sensor (outdoor unit) NTC - 10 Temperature in °C k 80.2 58.2 44.0 37.4 33.6 30.3 25.9 20.2 15.8 13.8 12.5 11.4 10.5 Temperature in °C k...

  • Seite 43: Cleaning / Maintenance

    LAK 3IMR - LAK 14ITR English Cleaning / maintenance 10 Faults / troubleshooting LAiC devices are high-quality products and should work with- 9.1 Maintenance out problems. Should a fault occur, however, it will be indicated on the heat pump manager display. In this case, consult the To protect the cover, avoid leaning anything against the device "Faults and troubleshooting"...

  • Seite 44: Device Information

    English LAK 3IMR - LAK 14ITR 12 Device information Type and order code LAK 3IMR LAK 6IMR LAK 9IMR LAK 14IMR LAK 14ITR Design Heat source Model Split reversible Split reversible Split reversible Split reversible Split reversible Controller WPM Econ...
  • Seite 45 LAK 3IMR - LAK 14ITR English Nominal power consumption at A7/W35 / 0.65 / 4.4 1.17 / 8.39 2.11 / 9.41 3.31 / 11,69 3.39 / 12.28 max. consumption Nominal current at A7/W35 / cos  A / -- 2.8 / 0.99 5.14 / 0.99...

  • Seite 46: Product Information As Per Regulation (Eu) No 813/2013, Annex Ii, Table 2

    Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Seite 47 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Seite 48 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Seite 49 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Seite 50 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Seite 51 LAK 3IMR - LAK 14ITR English Table des matières À lire immédiatement..........................FR-2 1.1 Remarques importantes ..............................FR-2 1.2 Utilisation conforme................................ FR-2 1.3 Dispositions légales et directives..........................FR-2 Utilisation ..............................FR-3 2.1 Domaine d’utilisation ..............................FR-3 2.2 Généralités..................................FR-3 Fournitures..............................FR-3 3.1 Unité intérieure ................................. FR-3 3.2 Panneau de commande..............................

  • Seite 52: Remarques Importantes

    Français LAK 3IMR - LAK 14ITR 1.2 Utilisation conforme À lire immédiatement Cet appareil ne doit être employé que pour l’affectation prévue 1.1 Remarques importantes par le fabricant. Toute autre utilisation est considérée comme non conforme. La documentation accompagnant les projets doit également être prise en compte.

  • Seite 53: Domaine D'utilisation

    LAK 3IMR - LAK 14ITR Français 3.2 Panneau de commande Utilisation Il est possible de retirer le panneau d'habillage pour accéder à 2.1 Domaine d’utilisation l'intérieur de l'appareil. De plus, les deux vis doivent être serrées sur la partie inférieure.

  • Seite 54: Unité Extérieure

    Français LAK 3IMR - LAK 14ITR Unité extérieure 4.1 Installation  Il est conseillé de monter l'unité extérieure près d'un mur, sur une fondation distincte du bâtiment, avec un écart d'au moins 0,3 m côté aspiration (Fig. 4.1 + Fig. 4.2).
  • Seite 55 REMARQUE Si les exigences décrites pour le montage dans des zones côtières ne peuvent pas être respectées, contacter les collaborateurs de Dimplex pour obtenir d'autres instructions sur la protection contre la corrosion. REMARQUE Les impuretés liées à la poussière et au sel déposées sur l'échangeur de chaleur doivent être nettoyées régulièrement...

  • Seite 56: Fixation De L'unité Intérieure

    Français LAK 3IMR - LAK 14ITR 4.2 Précautions à prendre en hiver 5.2 Fixation de l'unité intérieure et en cas d'épisodes venteux L'unité intérieure est fixée au mur à l’aide des vis et des chevilles (8 mm) fournies. Il faut alors procéder comme suit: saisonniers Enfoncer les chevilles dans les œillets de fixation supé-...

  • Seite 57: Raccordement Côté Chauffage

    LAK 3IMR - LAK 14ITR Français 5.3 Raccordement côté chauffage REMARQUE Si l'appareil est raccordé à un circuit d'eau hydraulique Les raccordements côté chauffage à l'unité intérieure sont existant, nettoyer impérativement tuyauteries pourvus de filetages extérieurs à joint plat 1". Lors du raccorde- hydrauliques pour éliminer les dépôts et le calcaire.

  • Seite 58: Procédures À Suivre Lors De La Mise En Service

    Français LAK 3IMR - LAK 14ITR 6.3 Procédures à suivre lors de la Mise en service mise en service 6.1 Généralités La mise en service de la pompe à chaleur est effectuée par le biais du gestionnaire de pompe à chaleur. Les réglages doivent Pour garantir une mise en service en règle, cette dernière doit...
  • Seite 59 LAK 3IMR - LAK 14ITR Français REMARQUE Raccordement des Si l’unité intérieure est montée plus haut que l’unité tuyauteries et des câbles au extérieure, et que la différence de hauteur dépasse 4 m, le montage de réservoirs et de siphons d’huile dans la conduite niveau de l'unité...
  • Seite 60 Français LAK 3IMR - LAK 14ITR 7.1.3 Raccordements de tuyaux à l'unité Étape 3 : poser des écrous  Enlever les écrous des unités intérieure et extérieure. intérieure  Poser les écrous dans le tuyau ébavuré. Les raccordements de tuyaux à l'unité intérieure s'effectuent en ...

  • Seite 61: Branchements Électriques

    Unité extérieure chaleur doit également avoir lieu en externe. Étape 3 : éviter la pénétration de corps étrangers Pour LAK 3IMR, LAK 6IMR, LAK 9IMR, LAK 14IMR :  Bien colmater toutes les traversées pour tuyau avec du Pour l'unité extérieure, le câble secteur doit comporter 3 fils et mastic ou un autre isolant (disponible séparément).
  • Seite 62 X7 (voir schéma électrique). que les conditions locales doivent être respectées. Pour des informations détaillées, voir les schémas électriques Pour LAK 3IMR, LAK 6IMR, LAK 9IMR en annexe. L’alimentation de puissance de ces pompes à chaleur s’effec- Les câbles électriques peuvent être insérés dans l'appareil par...

  • Seite 63: Contrôle De L'étanchéité

    LAK 3IMR - LAK 14ITR Français 7.4.2 Contrôle de l'étanchéité Envelopper les tuyauteries de ruban adhésif Fixer les tuyaux, le câble secteur et le câble de branche- Raccorder la vanne à plusieurs voies (avec manomètres) et  ment du bas vers le haut avec du ruban adhésif. Dans la bouteille d'azote sec avec les flexibles de remplissage à...
  • Seite 64 Français LAK 3IMR - LAK 14ITR Conclusion Serrer de nouveau les écrous et les capuchons avec une clé anglaise au niveau du raccordement de maintenance. Ouvrir complètement dans le sens inverse des aiguilles Ce procédé est très important pour éviter les fuites au ni- d'une montre la poignée de la vanne du côté...
  • Seite 65 LAK 3IMR - LAK 14ITR Français 8.2 Maintenance ATTENTION ! Avant d’ouvrir l’appareil, s'assurer que tous les circuits Pour une puissance optimale de la pompe à chaleur à deux uni- électriques sont bien hors tension. tés LWPS, l'appareil doit être vérifié et entretenu régulièrement.
  • Seite 66 Français LAK 3IMR - LAK 14ITR Courbes caractéristiques de la sonde de température de l'unité extérieure Capteur d'air (unité extérieure) NTC - 10 Température en °C k 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5 Température en °C...

  • Seite 67: Nettoyage & Entretien

    LAK 3IMR - LAK 14ITR Français 8.5.2 Montage de la sonde de température Pour éviter l’infiltration d'un produit de nettoyage contenant de l’acide dans le circuit de l’installation de chauffage, nous vous extérieure externe (en option) recommandons de raccorder l’appareil de nettoyage directe- Lors du réglage de la sonde de température extérieure, il est...

  • Seite 68: Informations Sur Les Appareils

    Français LAK 3IMR - LAK 14ITR 12 Informations sur les appareils Désignation technique et référence de commande LAK 3IMR LAK 6IMR LAK 9IMR LAK 14IMR LAK 14ITR Design Source de chaleur Deux unités, Deux unités, Deux unités, Deux unités, Deux unités, Version réversible...
  • Seite 69 LAK 3IMR - LAK 14ITR Français Courant de démarrage Puissance nominale absorbée A7/W35/absorption max. 0,65 / 4,4 1,17 / 8,39 2,11 / 9,41 3,31 / 11,69 3,39 / 12,28 Courant nominal A7/W35/cos  A/-- 2,8 / 0,99 5,14 / 0,99...
  • Seite 70 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Seite 71 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Seite 72 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Seite 73 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Seite 74 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...

  • Seite 75: Anhang · Appendix · Annexes

    3.1 Steuerung / Control / Commande LAK 3IMR......................A-XI 3.2 Last / Load / Puissance LAK 3IMR..........................A-XII 3.3 Anschlussplan / Circuit diagram / Plan de branchement électrique LAK 3IMR ........A-XIII 3.4 Steuerung / Control / Commande LAK 6IMR / LAK 9IMR / LAK 14ITR............A-XIV 3.5 Last / Load / Puissance LAK 6IMR / LAK 9IMR / LAK 14ITR ................A-XV...

  • Seite 76: Maßbilder / Dimension Drawings / Schémas Cotés

    Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAK 3IMR A-II 452162.66.09 · FD 9912 www.gdts.one...
  • Seite 77 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 1.2 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAK 6IMR / LAK 9IMR Kondensatablauf Kondensatablauf / Condensate drain / Écoulement des condensats 4 Öffnungen für Dübelschrauben /...
  • Seite 78 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 1.3 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAK 14IMR / LAK 14ITR Allgemeine Informationen General information Informations générales Außengerät (extern) Heizleistung des Gerätes: Heat output of the device:...
  • Seite 79 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 1.4 Fundamentplan / Foundation plan / Plan des fondations LAK 3IMR www.gdts.one 452162.66.09 · FD 9912...
  • Seite 80 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 1.5 Fundamentplan / Foundation plan / Plan des fondations LAK 6IMR / LAK 9IMR / LAK 14IMR / LAK 14ITR A-VI 452162.66.09 · FD 9912 www.gdts.one...
  • Seite 81 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 1.6 Maßbild Inneneinheit / Dimension drawing indoor unit / Schéma coté unité intérieure LAK 3IMR www.gdts.one 452162.66.09 · FD 9912 A-VII...

  • Seite 82: Maßbild Inneneinheit / Dimension Drawing Indoor Unit

    Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 1.7 Maßbild Inneneinheit / Dimension drawing indoor unit / Schéma coté unité intérieure LAK 6IMR / LAK 9IMR / LAK 14IMR / LAK 14ITR A-VIII 452162.66.09 · FD 9912 www.gdts.one...

  • Seite 83: Diagramme / Diagrams / Diagrammes

    LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 2 Diagramme / Diagrams / Diagrammes 2.1 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des plages d'utilisation pour le chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Wärmequelleneintrittstemperatur [°C]...
  • Seite 84 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 2.2 Einsatzgrenzendiagramm Kühlen / Operating limits diagram cooling / Diagramme des plages d'utilisation pour le rafraîchissement Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Wärmesenkeneintrittstemperatur [°C]...

  • Seite 85: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 3 Stromlaufpläne / Circuit diagrams / Schémas électriques 3.1 Steuerung / Control / Commande LAK 3IMR www.gdts.one 452162.66.09 · FD 9912 A-XI...
  • Seite 86 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 3.2 Last / Load / Puissance LAK 3IMR A-XII 452162.66.09 · FD 9912 www.gdts.one...
  • Seite 87 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 3.3 Anschlussplan / Circuit diagram / Plan de branchement électrique LAK 3IMR www.gdts.one 452162.66.09 · FD 9912 A-XIII...
  • Seite 88 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 3.4 Steuerung / Control / Commande LAK 6IMR / LAK 9IMR / LAK 14ITR A-XIV 452162.66.09 · FD 9912 www.gdts.one...
  • Seite 89 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 3.5 Last / Load / Puissance LAK 6IMR / LAK 9IMR / LAK 14ITR www.gdts.one 452162.66.09 · FD 9912 A-XV...
  • Seite 90 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 3.6 Anschlussplan / Circuit diagram / Plan de branchement électrique LAK 6IMR / LAK 9IMR / LAK 14ITR A-XVI 452162.66.09 · FD 9912 www.gdts.one...
  • Seite 91 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 3.7 Steuerung / Control / Commande LAK 14IMR www.gdts.one 452162.66.09 · FD 9912 A-XVII...
  • Seite 92 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 3.8 Last / Load / Puissance LAK 14IMR A-XVIII 452162.66.09 · FD 9912 www.gdts.one...
  • Seite 93 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 3.9 Anschlussplan / Circuit diagram / Plan de branchement électrique LAK 14IMR www.gdts.one 452162.66.09 · FD 9912 A-XIX...
  • Seite 94 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 3.10 Legende / Legend / Légende Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à insé- kein EVU-Sperrschütz vorhanden ist...

  • Seite 95: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'intégration Hydraulique

    LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 4 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d'intégration hydraulique 4.1 Monoenergetische Anlage mit einem Heizkreis, Heizen und dynamische Kühlung / Mono energy system with one heating circuit, heating and dynamic cooling / Installation mono-énergétique avec un circuit de...
  • Seite 96 Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 4.2 Monoenergetische Anlage mit einem Heizkreis; Heizen, dynamisch Kühlen und Warmwasserbereitung / Mono energy system with one heating circuit; heating, dynamic cooling and domestic hot water preparation / Installation mono-énergétique avec un circuit de chauffage, un chauffage, un rafraîchissement dynamique et une...
  • Seite 97 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes 4.3 Legende / Legend / Légende Absperrventil Shut-off valve Vanne d’arrêt Überstromventil Overflow valve Soupape différentielle Ausdehnungsgefäß Expansion vessel Vase d’expansion Room temperature-controlled valve Vanne commandée par Raumtemperaturgesteuertes Ventil température ambiante Wärmeverbraucher...

  • Seite 98: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    Anhang · Appendix · Annexes LAK 3IMR - LAK 14ITR 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité Die aktuelle CE-Konformitätserklärung finden sie als Download unter: You can find and download the current CE conformity declaration at: Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://gdts.one/lak3imr...
  • Seite 99 LAK 3IMR - LAK 14ITR Anhang · Appendix · Annexes www.gdts.one 452162.66.09 · FD 9912 A-XXV...
  • Seite 100 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich GDTS Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 924545 www.gdts.one...
