Reely Q Pro FPV Bedienungsanleitung Seite 25

Steuerung mit den Bedienelementen der App
Nach dem Start der App werden zusätzlich zum Kamerabild verschiedene Bedienelemente auf dem Display des
Smartphones eingeblendet. Neben den bereits bekannten Bedienelementen zur Kamera (siehe Bild 14, Pos. 1 - 4)
werden zusätzlich die Steuerelemente eines Fernsteuersenders als auch je ein Symbol für den Auto-Start sowie Auto-
Landung „symbolisch" eingeblendet (Bild 15, Pos. 12 - 18).
Mit dem linken Steuerelement (12) wird analog zum Fernsteuersender die Höhenkontrolle als auch die Drehung um
die eigene Hochachse gesteuert. Mit dem rechten Steuerelement (13) wird die Steuerung von „Nick" und „Roll" ausge-
führt. Zwischen den beiden Steuerelementen ist das Symbol für „Auto-Start" (14) und „Auto-Landung" (15) zu sehen.
Wollen Sie das Modell mit dem Smartphone und den in der App vorhandenen Bedienelementen steuern, so gehen
Sie wie folgt vor:
• Schalten Sie den Quadrocopter ein. Die LEDs in den Landefüßen blinken. Das Modell strahlt jetzt ein Sendesignal
ab.
• Schalten Sie Ihr Smartphone ein. Verbinden Sie unter „Einstellungen / WIFI" das Signal „Q Pro FPV" mit Ihrem
Smartphone.
• Aktivieren Sie jetzt die App „Q Pro-FPV" auf Ihrem Smartphone.
• Wählen Sie „play" an. Der Quadrocopter und das Smartphone werden miteinander „gebunden".
• Das Binden" beider Geräte ist dann erfolgreich, wenn am Quadrocopter die LEDs in den Landefüßen dauerhaft
leuchten und die LED auf der Gehäuseunterseite des Modells blinkt. Auf dem Display des Smartphones erscheinen
jetzt die Bedienelemente der App als auch das Videobild der im Modell eingebauten Kamera.
• Zum Start stellen Sie den Quadrocopter an eine geeignete Startstelle. Beachten Sie hierzu auch alle Hinweise aus
Kapitel 11 und 12. Wählen Sie nun das Symbol „Auto-Start" (14) an. Die Rotoren starten und das Modell wird vom
Boden abheben, um in ca. 1,5 Meter Höhe vor Ihnen zu schweben.

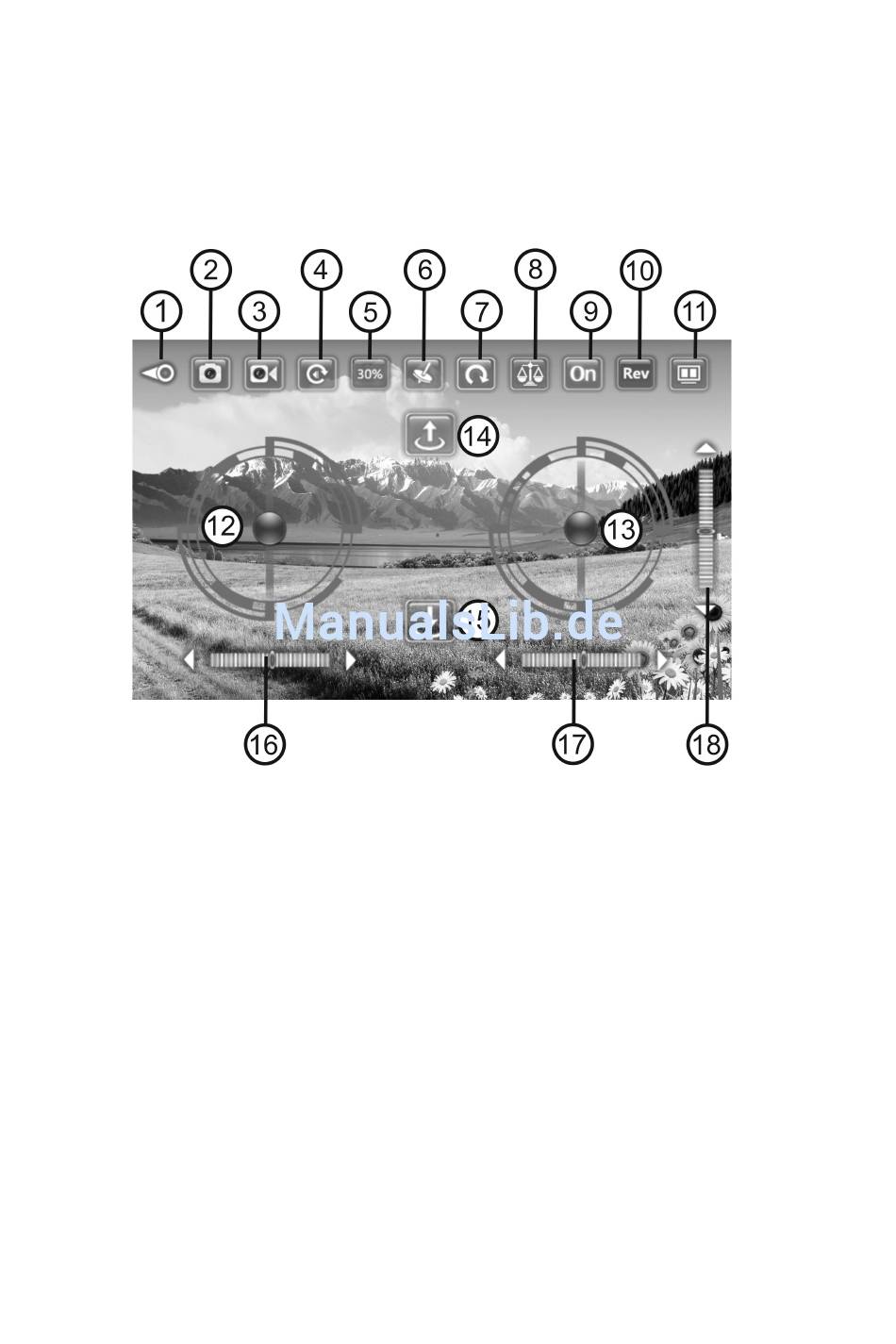

Bild 15 (Beschreibung der Symbole 1 - 11 siehe Bild 14)
