- Seite 1 Bedienungsanleitung Elektro-Quadrocopter „Ultrasky“ RtF Best.-Nr. 1391518 Version 10/15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Produktbeschreibung ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Vor der Inbetriebnahme ..........................7 c) Während des Betriebs ...........................7 Batterie- und Akkuhinweise ..........................8 Bedienelemente des Senders ..........................9 Inbetriebnahme des Senders ..........................10 a) Entnehmen des Quadrocopters aus der Fernsteuerung ................10 b) Einlegen der Batterien .......................... -
Seite 3: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Symbol-Erklärungen
Symbol-Erklärungen Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein elektrisch angetriebenes hubschrauberähnliches Modell, das mit Hilfe der beiliegenden Funk-Fernsteueranlage drahtlos gesteuert wird. -
Seite 5: Produktbeschreibung

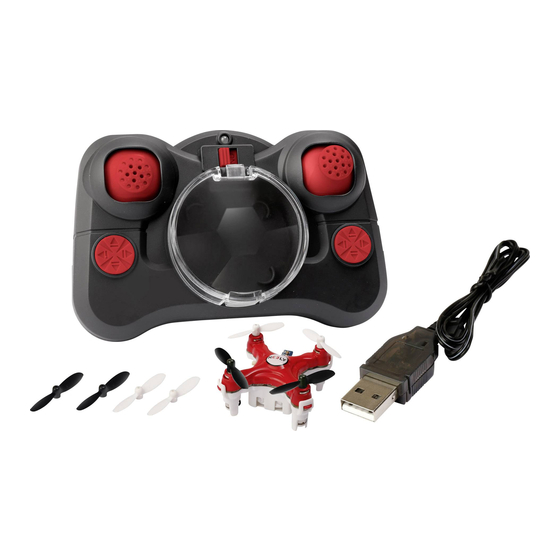

Produktbeschreibung Der flugfertig aufgebaute Quadrocopter verfügt über 4 getrennt voneinander angesteuerte Motoren, die jeweils einen eigenen Propeller antreiben. Durch das gleichzeitige Beschleunigen aller Propeller kann der Quadrocopter vom Bo- den abheben und bei entsprechenden Propellerdrehzahlen stabil in der Luft schweben. Für die Stabilisierung im Flug verfügt der Quadrocopter über eine aufwändige Stabilisierungs-Elektronik, die in der Lage ist, ungesteuerte Bewegungen des Modells zu erkennen und unverzüglich auszugleichen. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: B) Vor Der Inbetriebnahme
b) Vor der Inbetriebnahme • Halten Sie sich beim Einschalten des Quadrocopter exakt an die im Kapitel 10 beschriebene Vorgehensweise zur Inbetriebnahme des Quadrocopters. Nur so kann eine Abstimmfunktion (Bindung) zwischen Sender und Empfänger stattfinden, damit Ihr Modell auf die Steuerbefehle Ihres Senders zuverlässig reagiert. • Überprüfen Sie die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. • Der zum Betrieb erforderliche Flugakku muss vor dem Einsatz geladen werden. Achten Sie bei den Batterien im Sender auf eine noch ausreichende Restkapazität (Senderanzeige). -
Seite 8: Batterie- Und Akkuhinweise
Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Beachten Sie deshalb unbedingt die nachfolgend genannten allgemeinen Informationen und Sicherheitshin- weise zum Umgang mit Batterien und Akkus. • Batterien/Akkus gehören nicht in Kinderhände. -
Seite 9: Bedienelemente Des Senders
Bedienelemente des Senders Ansicht Vorderseite: Bild 1 1 LED-Anzeige 2 Ein-/Aus-Schalter 3 Steuerknüppel für die Nick- und Roll-Funktion 4 Trimmtasten für die Nick- und Roll-Funktion 5 Quadrocopter mit Schutzhaube 6 Drucktasten (ohne Funktion) 7 Steuerknüppel für die Pitch- und Gier-Funktion... -
Seite 10: Inbetriebnahme Des Senders
Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben. a) Entnehmen des Quadrocopters aus der Fernsteuerung Drücken Sie die geriffelte Fläche des Haubenverschlus- ses (1) gefühlvoll nach innen und klappen Sie die Ab- deckhaube (2) nach oben auf (siehe untere Abbildung). -
Seite 11: Einlegen Der Batterien
b) Einlegen der Batterien Zur Stromversorgung des Senders benötigen Sie 2 Batterien vom Typ AAA/Micro (z.B. Conrad Best.-Nr. 652303, bitte 2 x bestellen). Wichtig: Verwenden Sie ausschließlich Batterien (1,5 V/Zelle) und keine Akkus (1,2 V/Zelle) für die Stromversorgung des Senders. Zum Einlegen der Batterien gehen Sie wie folgt vor: Lösen Sie an der Senderrückseite die Halteschraube (1) des Batteriefachdeckels (2);... -
Seite 12: Inbetriebnahme Des Quadrocopters
Inbetriebnahme des Quadrocopters a) Laden des Flugakkus Achtung, wichtig! Der Flugakku ist fest im Quadrocopter integriert und kann zum Laden nicht entnommen werden. Stellen Sie deshalb den Quadrocopter zum Laden auf einen feuerfesten Untergrund und laden Sie den Flugakku niemals unbeaufsichtigt. Der Flugakku wird mit Hilfe des beiliegenden USB-Ladekabels geladen. -
Seite 13: Überprüfen Des Antriebs
Achtung! Schließen Sie das USB-Kabel nicht an einem USB-Hub ohne eigenes Netzteil an (z.B. ein USB-Port in einer Tastatur o.ä.), da hier der Strom für die Ladefunktion nicht ausreichend ist. Das Betriebssystem erkennt beim Anschluss des Ladekabels keine neue Hardware, da der USB-Port nur für die Ladefunktion verwendet wird. -
Seite 14: Einschalten Des Quadrocopters
c) Einschalten des Quadrocopters Damit der Empfänger im Quadrocopter auf die Sendersignale reagieren kann, müssen Empfänger und Sender die gleiche digitale Codierung (Bindung) aufweisen. Um den Empfänger an den Sender zu binden gehen Sie wie folgt vor: Bewegen Sie den Steuerknüppel für die Pitch- und Gier-Funktion (siehe auch Bild 1, Pos. 7) in die unterste Stellung (Motoren-Aus-Position). -
Seite 15: Grundsätzliche Informationen Zum Steuern Von Quadrocoptern
d) Grundsätzliche Informationen zum Steuern von Quadrocoptern Bevor Sie Ihr Modell in Betrieb nehmen, sollten Sie zuerst die Ihnen zur Verfügung stehenden Steuermöglichkeiten kennenlernen, um das Modell sicher kontrollieren zu können. Der Quadrocopter wird mit Hilfe der beiden Steuerknüppel am Fernsteuersender kontrolliert. Dabei stehen Ihnen folgende Funktionen zur Verfügung: Pitch-Funktion Mit Hilfe der Pitch-Funktion wird die Flughöhe eines Quadrocopters beeinflusst (siehe Bild 7). Die Steuerung erfolgt... - Seite 16 Gier-Funktion Durch die zwei rechtsdrehenden und die zwei linksdrehenden Propeller, sind die Drehmomente, die auf das Modell einwirken, ausgeglichen und der Quadrocopter schwebt stabil in der Luft. Wird der Steuerknüppel für die Gier-Funktion (siehe auch Bild 1, Pos. 7) nach links bewegt, erhöht die Elektronik im Modell die Drehzahl der von oben gesehen nach rechts (im Uhrzeigersinn) drehenden Propeller und verringert gleich- zeitig die Drehzahl der nach links (entgegen dem Uhrzeigersinn) drehenden Propeller.
- Seite 17 Nick-Funktion Mit Hilfe der Nick-Funktion können Sie den Quadrocopter nach vorne und nach hinten bewegen (siehe Bild 10). Die Steuerung erfolgt ebenfalls mit dem rechten Steuerknüppel (siehe auch Bild 1, Pos. 3). Wird der Knüppel leicht nach vorne gedrückt, werden von der Elektronik im Quadrocopter die Propellerdrehzahlen so verändert, dass sich das Modell leicht nach vorne neigt und somit auch nach vorne fliegt.
-
Seite 18: Praktische Flugtipps Für Den Ersten Start
e) Praktische Flugtipps für den ersten Start • Auch wenn das Modell später auf engstem Raum geflogen werden kann, empfehlen wir Ihnen für die ersten Flug- versuche eine freie Fläche von ca. 3 x 3 m auszusuchen. • Der Untergrund sollte glatt (Fliesen, Parkett, o.ä.) sein, damit Sie bereits kurz vor dem Abheben erkennen können, ob das Modell in eine bestimmte Richtung abdriften will. • Sollten Sie den ersten Flug im Freien durchführen, sollte absolute Windstille herrschen. • Stellen Sie sich genau hinter Ihren Quadrocopter. Denn solange die beiden Ausleger mit den weißen Propellern bzw. den roten LEDs zu Ihnen zeigen und Sie somit Ihr Modell von hinten sehen, reagiert Ihr Modell auf die Steu- erbefehle rechts, links, vor und zurück genauso wie Sie es sehen. - Seite 19 Bei jeder Tastenbetätigung wird die Trimmung um einen Schritt verstellt und die Verstellung mit einem kurzen Signalton quittiert. Wird die Taste gedrückt und gehalten, gibt der Sender aufeinanderfolgende Si- gnaltöne ab und zeigt so die schrittweise Verstellung der Trimmung an. Ist die Endstellung der Trimmung erreicht, werden vom Sender keine Signaltöne mehr abgegeben.
-
Seite 20: Flugmodi-Umschaltung
Flugmodi-Umschaltung Der Quadrocopter kann mit Hilfe der Fernsteuerung in drei unterschiedliche Flugmodi geschaltet werden. Folgende Modi stehen zur Verfügung: Beginner-Modus Nach dem Einschalten des Fernsteuersenders ist automatisch der Beginner-Modus aktiviert. In diesem Flugmodus reagiert der Quadrocopter weniger stark auf die Steuerbefehle des Senders. Dieser Modus ist ideal für Einsteiger geeignet, die den Quadrocopter zum ersten Mal fliegen. -
Seite 21: Flip-Funktion
Flip-Funktion Der Quadrocopter ist in jedem Flugmodus in der Lage bei Bedarf auch Überschläge (Flips) zu fliegen. Die ersten Flips sollten Sie bei Windstille im Außenbereich fliegen. Lassen Sie dazu den Quadrocopter auf ca. 1 - 2 m Sicherheitshöhe aufsteigen und anschließend auf der Stelle schweben. Drücken Sie nun von oben auf den Steuerknüppel für die Nick- und Roll-Funktion (siehe auch Bild 1, Pos.3). Der Sender geht in den Flip-Modus und gibt kurze Signal- töne in schneller Folge ab. Bewegen Sie nun den Steuerknüppel für die Nick- und Roll-Funktion schnell bis zum Anschlag in die Richtung, in die sich der Quadrocopter überschlagen soll und füh-... -
Seite 22: Kalibrierung Der Lage- Und Beschleunigungs-Sensoren
Kalibrierung der Lage- und Beschleunigungs-Sensoren Wenn der Quadrocopter nicht mehr stabil auf der Stelle schwebt bzw. ständig in eine Richtung fliegen will, müssen die Lage- und Beschleunigungs-Sensoren neu ausgerichtet bzw. kalibriert werden. Nehmen Sie dazu den Quadrocopter in Betrieb und stellen Sie ihn auf einen waagerechten Untergrund. Bewegen und halten Sie nun den Steuerknüppel für die Pitch- und Gier-Funktion (siehe auch Bild 1, Pos.7) in die linke untere Ecke (weißer Pfeil) und den Steuerknüppel für die Nick- und Roll-Funktion (siehe auch Bild 1, Pos.3) in die linke obere Ecke (grauer Pfeil). -
Seite 23: 14. Wartung Und Pflege
14. Wartung und Pflege Äußerlich darf das Modell und die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt wer- den. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflä- chen der Gehäuse beschädigt werden könnten. Die Propeller müssen sich leichtgängig bewegen lassen und Motorwellen dürfen weder krumm sein noch dürfen sie ein Spiel in der Lagerung aufweisen. -
Seite 24: Entsorgung
Entsorgung a) Allgemein Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Entnehmen Sie die eingelegten Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot... -
Seite 25: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell und die Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurden, kann es den- noch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht. -
Seite 26: Technische Daten
Technische Daten a) Sender Betriebsspannung .........3 V/DC über 2 Batterien vom Typ AAA/Micro Frequenzbereich ........2,4 GHz Kanalzahl ..........4 Senderreichweite ........max. ca. 12 - 13 m Abmessungen ........110 x 75 x 50 mm (B x H x T) Gewicht inkl. Batterien ......ca. 100 g b) Quadrocopter Stromversorgung ........Lipo-Akku (1S), 3,7 V/80 mAh Abmessungen ........30 x 30 x 20 mm (L x B x H) - Seite 28 Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Er- fassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2015 by Conrad Electronic SE. V1_1015_01_DT...
