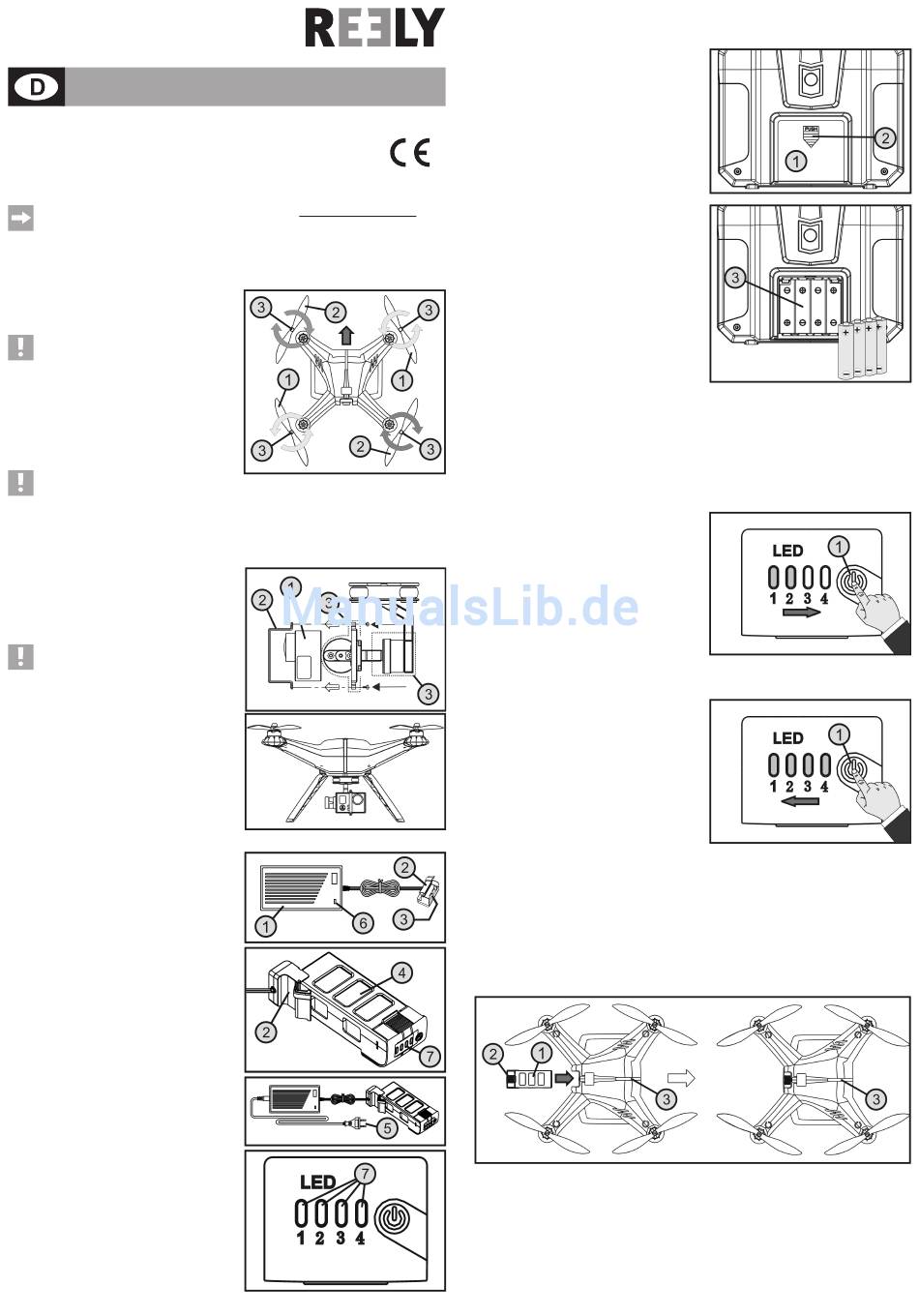

Reely Shadow 2.0 Kurzanleitung

Kurzanleitung
Quadrocopter „Shadow 2.0" RTF
Best.-Nr. 1400004
Die Komplettanleitung zum Produkt können Sie über den Link www.conrad.com/downloads herun-
terladen. Befolgen Sie die Anweisungen auf der Webseite.
Vorbereiten des Quadrocopters
Montage der Propeller
Dem Quadrocopter liegt jeweils 1 Paar linksdrehende
Propeller (1) und 1 Paar rechtsdrehende Propeller (2)
bei.
Wichtig!
Achten Sie bei der Montage auf die Drehrich-
tung der Propeller. Die Propeller vorne links
und hinten rechts drehen sich von oben gese-
hen im Uhrzeigersinn und die Propeller vorne
rechts und hinten links drehen sich entgegen
dem Uhrzeigersinn.
Der Pfeil in der oberen Bildhälfte zeigt die Flugrichtung
des Modells nach vorne an.
Die Propeller verfügen über eingeklebte Befes-
tigungsmuttern (siehe Bild 1, Pos. 3), die sich
beim Betrieb selbst festziehen.
Um die Propeller zu befestigen, setzen Sie die jeweiligen Propeller auf die Gewinde der Motorwel-
len und drehen Sie die Propeller mit einer Hand entgegen der normalen Betriebs-Drehrichtung fest.
Halten Sie dabei mit der anderen Hand die Glocke des Brushless-Motors fest.
Stabilisierte Kamerahalterung (2 D-Gimbal)
Um eine Kamera vom Typ GoPro oder andere bauglei-
che Kameras (1) zu montieren, muss der Haltebügel (2)
entfernt und nach dem Einsetzen der Kamera wieder
mit den beiden M2 x 5 Schrauben befestigt werden.
Achtung wichtig!
Die beiden durchsichtigen Kunststoff-Abde-
ckungen (3) dienen lediglich zum Schutz des
Gimbals beim Transport des Quadrocopters.
Die Abdeckungen müssen vor dem Einsetzen
des Flugakkus bzw. der Kamera unbedingt ent-
fernt werden.
Betreiben Sie die Kamerahalterung niemals
ohne eingebaute Kamera.
Durch das fehlende Gewicht der Kamera ist
die Halterung nicht ausbalanciert, wodurch die
Regelelektronik übermäßig belastet wird und
Schaden nehmen kann.
Laden des Flugakkus
Der 3zellige Flugakku wird mit Hilfe des mitgelieferten
Netzteils (1) aufgeladen. Klappen Sie dazu die Abde-
ckung des Ladeadapters (2) auf, sodass die beiden
großen Ladekontakte (3) zu sehen sind.
Schließen Sie den Flugakku (4) entsprechend den bei-
den mittleren Abbildungen in Bild 3 am Ladeadapter an.
Nachdem Sie das mitgelieferte Netzkabel am Netzteil
angesteckt haben, stecken Sie den Netzstecker (5) in
eine ordnungsgemäße Netzsteckdose des öffentlichen
Versorgungsnetzes.
Die Kontroll-Leuchte am Netzteil leuchtet rot und sig-
nalisiert Ihnen dadurch den Ladevorgang. Gleichzeitig
zeigen Ihnen die vier LEDs am Flugakku (7) den aktuel-
len Ladezustand an.
Bei entladenem Flugakku leuchtet nur die LED 1. Mit
zunehmender Akkuladung beginnt die LED 2 zunächst
zu blinken und später dauerhaft zu leuchten. Diese
Anzeige findet bei fortlaufender Ladung auch bei LED
3 und LED 4 statt. Vor Beendigung des Ladevorgangs
leuchten alle 4 LEDs dauerhaft.
Wenn der Flugakku voll aufgeladen ist, erlöschen die
vier LEDs am Flugakku (7) und die Kontrollanzeige am
Netzteil (6) leuchtet grün.
Wenn der Ladevorgang abgeschlossen ist, trennen Sie
den geladenen Flugakku vom Ladeadapter und ziehen
Sie den Netzstecker aus der Netzsteckdose.
Inbetriebnahme des Senders
Einlegen der Batterien
Der Batteriefachdeckel (1) befindet sich auf der Rück-
seite des Senders. Drücken Sie auf die geriffelte Fläche
(2) und schieben den Deckel nach unten ab.
www.conrad.com
Beachten Sie beim Einsetzen der 4 Batterien die rich-
tige Polung der Zellen. Ein entsprechender Hinweis (3)
Version 10/16 befindet sich am Boden des Batteriefaches.
Inbetriebnahme des Quadrocopters
Ein-/Ausschalt-Funktion des Flugakkus prüfen
Bevor Sie den Flugakku in den Quadrocopter einsetzen, sollten Sie die Ein- und Ausschalt-Funktion der
Elektronik im Flugakku prüfen.
Bild 1
Einschalten
Um den Flugakku einzuschalten, drücken Sie kurz den
Ein-/Aus-Taster (1) am Flugakku und lassen ihn sofort
wieder los. Bei voll aufgeladenem Flugakku beginnen
die vier LEDs des Flugakkus zu leuchten.
Drücken Sie nun den Ein-/Aus-Taster (1) erneut und
halten ihn niedergedrückt. Die vier LEDs erlöschen und
beginnen nacheinander (LED 1 bis LED 4) wieder zu
leuchten.
Wenn alle vier LEDs leuchten, lassen Sie den Taster
wieder los. Der Flugakku ist nun eingeschaltet und an
den Akkukontakten liegt die Spannung an.
Ausschalten
Drücken Sie bei eingeschaltetem Flugakku kurz den
Ein-/Aus-Taster (1) am Flugakku und lassen ihn sofort
wieder los. Die vier LEDs des Flugakkus beginnen drei
Mal zu blinken.
Während dieser Zeit drücken Sie den Ein-/Aus-Taster
(1) erneut und halten ihn niedergedrückt. Die vier LEDs
leuchten und erlöschen nacheinander (LED 4 bis LED
1).
Wenn die LED 1 auch erloschen ist, lassen Sie den Tas-
ter wieder los. Der Flugakku ist nun ausgeschaltet und
Bild 2
die Akkukontakte sind spannungslos.
Einsetzen des Flugakkus in den Quadrocopter
Bevor Sie den Flugakku in den Quadrocopter einsetzen, drücken Sie kurz den Ein-/Aus-Taster am Flugakku.
Alle vier LEDs müssen zwei Sekunden lang leuchten.
Schieben Sie den ausgeschalteten Flugakku (siehe Bild 7, Pos.1) mit den Lade-Anschlusskontakten voraus
in den Quadrocopter. Drücken Sie leicht auf die geriffelte Fläche der Akkuverriegelung (siehe Bild 7, Pos. 2),
damit die Verriegelungsnase einrasten kann.
Wenn der Flugakku im Quadrocopter eingeschoben und korrekt verriegelt ist, schalten Sie den Sender und
anschließend den Flugakku ein.
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7
