SINAMICS

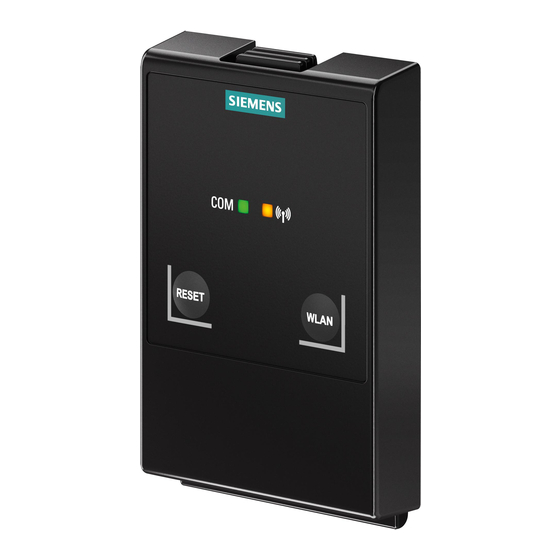

SINAMICS G120 Smart Access
Betriebsanleitung
12/2018
A5E43332549-002
___________________
Vorwort
Grundlegende
___________________
Sicherheitshinweise
___________________
Produktübersicht
___________________
Einbau
___________________
Zugriff auf die Webseiten
___________________
Standard-Webseiten
___________________
Upgrade
___________________
Weitere Informationen
1
2
3
4
5
6
7

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINAMICS G120 Smart Access

Inhaltszusammenfassung für Siemens SINAMICS G120 Smart Access

  • Seite 1 ___________________ Vorwort Grundlegende ___________________ Sicherheitshinweise ___________________ SINAMICS Produktübersicht ___________________ Einbau SINAMICS G120 Smart Access ___________________ Zugriff auf die Webseiten ___________________ Standard-Webseiten Betriebsanleitung ___________________ Upgrade ___________________ Weitere Informationen 12/2018 A5E43332549-002...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Sie können entsprechende Produkte von anderen Herstellern verwenden. Siemens übernimmt keine Gewährleistung für die Eigenschaften von Drittanbieterprodukten. Einhaltung der Datenschutz-Grundverordnung Siemens beachtet die Grundsätze des Datenschutzes, insbesondere die Gebote der Datenminimierung (privacy by design). Für dieses Produkt bedeutet das: Das Produkt verarbeitet oder speichert keine personenbezogenen Daten, lediglich technische Funktionsdaten (z.
  • Seite 4 Vorwort SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 5: Inhaltsverzeichnis

    Upgrade ..........................27 5.2.5 Anzeigen zusätzlicher Informationen ..................28 5.2.6 Kommunikationsprotokoll konfigurieren .................. 28 5.2.7 Neustarten des SINAMICS G120 Smart Access ..............29 5.2.8 Auswählen des Schnelleinrichtungsmodus (nur G120X/G120XA) ......... 30 Umrichteridentifikation ......................31 Schnelleinrichtung ........................32 5.4.1 Schnelleinrichtung für Umrichter G120X/G120XA ..............32 5.4.2...
  • Seite 6 Wiederherstellen ........................59 5.9.3 Speichern als XML ......................... 61 5.9.4 Übertragen ..........................63 5.10 Support ........................... 66 Upgrade ..............................67 Weitere Informationen ..........................71 Produktinformationen ......................71 Produktsupport ........................72 Technische Daten ........................73 SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 7: Grundlegende Sicherheitshinweise

    Hilfestellung bieten bei typischen Aufgabenstellungen. Als Anwender sind Sie für den sachgemäßen Betrieb der beschriebenen Produkte selbst verantwortlich. Applikationsbeispiele entheben Sie nicht der Verpflichtung zu sicherem Umgang bei Anwendung, Installation, Betrieb und Wartung. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 8: Industrial Security

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 9: Produktübersicht

    Gerät (einen herkömmlichen PC mit installiertem Funknetzadapter, ein Tablet oder ein Smartphone). Hinweis SINAMICS G120 Smart Access ist nur für die Inbetriebnahme vorgesehen und kann daher nicht dauerhaft mit dem Umrichter verwendet werden. Unterstützte Umrichter Die folgenden Geräte der SINAMICS-Reihe werden vom SINAMICS G120 Smart Access automatisch erkannt: ●...

  • Seite 10: Systemvoraussetzungen

    Betriebssystem aufgespielt, Firewalls aktiviert oder Virenscanner installiert werden. Unterstützte minimale Auflösung SINAMICS G120 Smart Access zeigt die Seiten in einem Format und einer Größe an, die mit dem Gerät kompatibel sind, das Sie für den Zugriff auf die Webseiten verwenden. Es unterstützt eine minimale Auflösung von 360 x 640 Pixel.

  • Seite 11: Aufbau Und Funktionen

    Funktion der Tasten Taste Funktion Rücksetzen Wenn Sie die Taste im eingeschalteten Zustand des SINAMICS G120 Smart Access länger als drei • Sekunden gedrückt halten, wird die WLAN-Konfiguration des SINAMICS G120 Smart Access auf die Werkseinstellungen zurückgesetzt. Wenn Sie die Taste im ausgeschalteten Zustand des SINAMICS G120 Smart Access gedrückt halten •...

  • Seite 12: Geräteentsorgung

    Recycling und Entsorgung Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektro- und Elektronik-Altgeräte und entsorgen Sie das Altgerät entsprechend den jeweiligen Vorschriften in Ihrem Land. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 13: Einbau

    Hinweis Stromversorgung des SINAMICS G120 Smart Access SINAMICS G120 Smart Access hat kein eingebautes Netzteil. Es wird direkt über die RS- 232-Schnittstelle vom Umrichter gespeist. Auf dem SINAMICS G120 Smart Access gespeicherte Konfigurationsdaten werden im Speicher des Moduls abgelegt. Dieser benötigt für die Datenspeicherung keinen Strom.
  • Seite 14 Einbau Anbringen des SINAMICS G120 Smart Access am Umrichter Hinweis Vor dem Anbringen des SINAMICS G120 Smart Access am Umrichter stellen Sie bitte sicher, dass der Umrichter ordnungsgemäß und gemäß den entsprechenden Anforderungen in der Bedienungsanleitung installiert wurde. Hinweis SINAMICS G120 Smart Access ist für Schaltschrankmontage geeignet. Für eine gute Signalübertragung lassen Sie beim Betrieb des Moduls bitte die Schranktür offen.

  • Seite 15: Zugriff Auf Die Webseiten

    Netzwerkverbindung auf Ihrem PC einrichten möchten, vergewissern Sie sich, dass Sie zuvor die automatischen IP-Einstellungen freigegeben haben. 3. Suchen Sie nach der Funknetz-SSID des SINAMICS G120 Smart Access: G120 smart access_xxxxxx ("xxxxxx" steht für die letzten sechs Zeichen der MAC-Adresse des SINAMICS G120 Smart Access).
  • Seite 16 Das Passwort besteht aus 8 oder 9 Zeichen und ist eine Mischung • aus Zahlen, Groß- und Kleinbuchstaben sowie Sonderzeichen. Hoch Das Passwort besteht aus 10 bis 20 Zeichen und ist eine Mischung aus Zahlen, Groß- und Kleinbuchstaben sowie Sonderzeichen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 17 Nachdem Sie die Eingabe Ihres neuen Passworts bestätigt haben, wird das Modul automatisch neu gestartet. 7. Wählen Sie die Funknetz-SSID des SINAMICS G120 Smart Access aus und geben Sie das neue WLAN-Passwort ein, um die Verbindung herzustellen. 8. Rufen Sie die Website für SINAMICS G120 (http://192.168.1.1 oder https://192.168.1.1) auf, um die Startseite zu öffnen.
  • Seite 18 3. Wählen Sie „Alle Zertifikate in den folgenden Store ablegen“ und gehen Sie dann zu „Vertrauenswürdige Root-Zertifizierungsstellen“. 4. Wählen Sie „OK > Weiter > Fertigstellen“, um das Zertifikat fertig zu installieren. Jetzt können Sie über SINAMICS G120 Smart Access auf die SINAMICS G120-Webseiten zugreifen. Installieren auf iOS-Mobilgeräten 1.
  • Seite 19 Smart Access 2018“ ausgegeben wurde. 4. Wählen Sie "Einstellungen > Allgemein > Info > Zertifikatsvertrauenseinstellungen", um volles Vertrauen für das Root-Zertifikat „G120 Smart Access 2018“ zu aktivieren. Jetzt können Sie über SINAMICS G120 Smart Access auf die SINAMICS G120-Webseiten zugreifen. SINAMICS G120 Smart Access...

  • Seite 20: Zugriff Auf Die Webseiten

    Zugriff auf die Webseiten Wenn Sie zuvor die drahtlose Netzwerkverbindung (Seite 15) zwischen Ihrem PC oder Mobilgerät und dem Umrichter über das SINAMICS G120 Smart Access hergestellt haben, öffnen Sie einen unterstützten Webbrowser (Seite 9) auf Ihrem PC oder Mobilgerät und rufen Sie die Website (http://192.168.1.1 oder https://192.168.1.1) auf, um die Webseite für...

  • Seite 21: Standard-Webseiten

    Fußbereich der Webseite ⑫ Optionale Einstellungen für den Webzugriff (Sei- te 23) ⑬ Umrichterdatenidentifikation (Seite 31) ⑭ Support-Informationen (Seite 66) Hinweis Die Darstellungen der Webseiten ab diesem Kapitel zeigen nur die jeweilige Standard-PC- Webseite. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 22: Anzeigen Des Verbindungsstatus

    Das Einschalten des Umrichters ist gesperrt. • Der Umrichter wird initialisiert. • Der Umrichter wartet auf Hochlauf / teilweisen Hochlauf. • Verbindung Die Kommunikation zwischen dem PC/Mobilgerät und dem Umrichter ist nicht getrennt hergestellt. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 23: Seite Für Optionale Einstellungen

    ● Uhrzeit synchronisieren (Seite 27) ● Upgrade (Seite 27) ● Anzeigen zusätzlicher Informationen (Seite 28) ● Kommunikationsprotokoll konfigurieren (Seite 28) ● Neustarten des SINAMICS G120 Smart Access (Seite 29) ● Auswählen des Schnelleinrichtungsmodus (nur G120X/G120XA) (Seite 30) SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 24: Wlan Konfigurieren

    WLAN-SSID (Service Set Identifier) Standard-SSID: G120 smart access_xxxxxx ("xxxxxx" steht für die letzten sechs Zeichen der MAC-Adresse des SINAMICS G120 Smart Access) Beispiel-SSID: G120 smart access_60c3e2 Zeichenbeschränkungen für die SSID: Maximal 20 Zeichen, beschränkt auf A-Z, a-z, 0-9, _, - , ~, ! , @, #, $, %, ^, &, * und Leerzeichen.

  • Seite 25: Wlan-Konfiguration Zurücksetzen

    Funknetzsicherheit. Sie können die Stärke mit dem Schieberegler auswählen. WLAN-Konfiguration zurücksetzen Wenn Sie die Taste im eingeschalteten Zustand des SINAMICS G120 Smart Access länger als drei Sekunden gedrückt halten, wird die WLAN-Konfiguration des SINAMICS G120 Smart Access auf die Werkseinstellungen zurückgesetzt.

  • Seite 26: Ändern Der Anzeigesprache

    5.2 Seite für optionale Einstellungen 5.2.2 Ändern der Anzeigesprache Die SINAMICS G120-Webseite unterstützt die folgenden Sprachen für die Benutzeroberfläche: Englisch (Standardeinstellung), Chinesisch, Deutsch, Italienisch, Spanisch und Französisch. Um die gewünschte Sprache auszuwählen, gehen Sie wie folgt vor: SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 27: Uhrzeit Synchronisieren

    Hinweis Nur SINAMICS G120 CU230P-2, SINAMICS G120X und SINAMICS G120XA unterstützen diese Funktion. 5.2.4 Upgrade Ein Upgrade umfasst die herkömmliche und die grundlegende Aktualisierung. Ausführliche Informationen finden Sie im Kapitel "Upgrade (Seite 67)". SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 28: Anzeigen Zusätzlicher Informationen

    Standard-Webseiten 5.2 Seite für optionale Einstellungen 5.2.5 Anzeigen zusätzlicher Informationen Das folgende Fenster liefert zusätzliche Informationen zum SINAMICS G120 Smart Access: 5.2.6 Kommunikationsprotokoll konfigurieren Die Webseiten für das Umrichtersystem SINAMICS G120 unterstützen zwei Kommunikationsprotokolle: http (standardmäßig aktiviert) und https. Um die Webseiten ausschließlich mit dem Protokoll "https"...

  • Seite 29: Neustarten Des Sinamics G120 Smart Access

    5.2.7 Neustarten des SINAMICS G120 Smart Access Sie können SINAMICS G120 Smart Access mit dieser Funktion neu starten. Nach dem Neustart des SINAMICS G120 Smart Access schließen Sie Ihren PC bzw. Ihr Mobilgerät neu an das Modul an und aktualisieren Sie die Webanwendung.

  • Seite 30: Auswählen Des Schnelleinrichtungsmodus (Nur G120X/G120Xa)

    Auswählen des Schnelleinrichtungsmodus (nur G120X/G120XA) Die optionale Einstellung für das Auswählen des Schnelleinrichtungsmodus ist nur sichtbar, wenn Ihr SINAMICS G120 Smart Access mit einem Umrichter G120X oder G120XA verbunden ist. Um das gewünschte Schnelleinrichtungsverfahren auszuwählen, gehen Sie wie folgt vor: ●...

  • Seite 31: Umrichteridentifikation

    Für die Umrichter G120X und G120XA werden Artikelnummer und Seriennummer der Control Unit nicht auf der Webseite für die Umrichteridentifikation angezeigt. Hinweis Für den Umrichter G120C werden auf der Webseite für die Umrichteridentifikation keine Informationen über das Power Module angezeigt. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 32: Schnelleinrichtung

    ● Den Status der einzelnen Schnelleinrichtungen anhand der unten dargestellten Symbole einsehen: Abgeschlossener Schritt Aktueller Schritt Abzuschließender Schritt ● Zu einem abgeschlossenen Schritt zurückgehen. Sobald Sie einen abgeschlossenen Schritt öffnen, werden alle in den nachfolgenden Schritten vorgenommenen Änderungen ungültig und erfordern neue Einstellungen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 33 Webseite automatisch das Dialogfeld zum Auswählen der Anwendung angezeigt. – Wenn Sie sich dafür entscheiden, die bestehende Konfiguration zu ändern, öffnet sich auf der Webseite direkt das Dialogfeld mit den Motordaten. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 34 4. Wenn Sie sich dafür entschieden haben, eine neue Konfiguration zu starten, wählen Sie eine Anwendung entsprechend dem jeweils angeschlossenen Umrichter aus. Wenn PID-Regelung ausgewählt ist, werden die für PID relevanten werkseitigen Schnittstelleneinstellungen auf der Webseite für die E/A-Konfiguration angezeigt. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 35 5.4 Schnelleinrichtung 5. Geben Sie die notwendigen Motordaten ein (wie unten angegeben): – Für Siemens-Motoren geben Sie die folgenden Motordaten ein (siehe A). Diese Motordatenoptionen sind nur für Siemens-Motoren verfügbar. SINAMICS G120 Smart Access identifiziert daraufhin automatisch die restlichen Motordaten.
  • Seite 36 Standard-Webseiten 5.4 Schnelleinrichtung – Für alle anderen Motoren müssen Sie die notwendigen Motordaten manuell eingeben (siehe B). SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 37 Schnittstelleneinstellungen je nach angeschlossenem Umrichter unterschiedlich sind. Ändern Sie die ausgewählten werkseitigen Schnittstelleneinstellungen, falls gewünscht. Beachten Sie auf der Bearbeitungsseite, dass sich die Zahlen unter DI, AI oder Feldbus auf die Klemmen an der Control Unit beziehen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 38 P2023 Zeit für Feldbusschnittstelle P2024 BACnet-Einstellung(en) für Feld- P2025 BACnet-COV-Inkrement für Feld- P2026 busschnittstelle busschnittstelle BACnet-Sprachumschaltung für P2027 MODBUS-Parität für Feldbus- P2031 Feldbusschnittstelle schnittstelle BACnet-Gerätename für Feldbus- P7610 PN-IP-Adresse P8921 schnittstelle PN-Subnetzmaske P8923 SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 39 Standard-Webseiten 5.4 Schnelleinrichtung 8. Wählen Sie die Methode, mit der der Umrichter die Daten des angeschlossenen Motors misst: 9. Schließen Sie die Schnelleinrichtung ab. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 40: Schnelleinrichtung Für Unterstützte Umrichter

    ● Den Status der einzelnen Schnelleinrichtungen anhand der unten dargestellten Symbole einsehen: Abgeschlossener Schritt Aktueller Schritt Abzuschließender Schritt ● Zu einem abgeschlossenen Schritt zurückgehen. Sobald Sie einen abgeschlossenen Schritt öffnen, werden alle in den nachfolgenden Schritten vorgenommenen Änderungen ungültig und erfordern neue Einstellungen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 41 G120X/G120XA verwenden möchten, müssen Sie zuerst die Option „Klassische Schnelleinrichtung“ anwählen. Weitere Informationen zum Auswählen der Schnelleinrichtung finden Sie im Kapitel "Auswählen des Schnelleinrichtungsmodus (nur G120X/G120XA) (Seite 30)". 2. Stellen Sie die Werkseinstellungen wieder her (empfohlen) oder ändern Sie bestehende Einstellungen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 42 Bei der Auswahl von "Expert" können Sie den Steuerungsmodus für Ihren Umrichter auswählen. 4. Geben Sie die notwendigen Motordaten ein (wie unten angegeben): – Für Siemens-Motoren geben Sie die folgenden Motordaten ein (siehe A). Diese Motordatenoptionen sind nur für Siemens-Motoren verfügbar. SINAMICS G120 Smart Access identifiziert daraufhin automatisch die restlichen Motordaten.
  • Seite 43 Standard-Webseiten 5.4 Schnelleinrichtung – Für alle anderen Motoren müssen Sie die notwendigen Motordaten manuell eingeben (siehe B). SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 44 Änderung des Sollwerts festgelegt. Die Hochfahr- und Auslaufzeiten werden von dem Zeitraum zwischen Motorstillstand und der Höchstdrehzahl bzw. zwischen der Höchstdrehzahl und Motorstillstand abgeleitet. – Die AUS3-Rücklaufzeit setzt die Auslaufzeit von der Maximaldrehzahl bis zum Stillstand für den AUS3-Befehl. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 45 Standard-Webseiten 5.4 Schnelleinrichtung 7. Wählen Sie die gewünschte technische Anwendung aus. Abhängig von der ausgewählten Anwendungsklasse weicht die Liste der technischen Anwendungen von der nachstehenden Liste ab: SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 46 Sollwert. ⑥ ③ Gleiche Einstellung wie . Der Motor beschleunigt nach der Motordatenidentifikation auf den derzeit festgelegten Sollwert. 9. Schließen Sie die Schnelleinrichtung ab. Sie können sofort oder später zur JOG-Seite wechseln. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 47: Parameter

    Hinzufügen von Parametern zur Gruppe „Meine Parameter speichern Parameter“ ⑥ Nach dem erfolgreichen Bearbeiten der Parameter erscheint ein roter Punkt bei , um Sie daran zu erinnern, die geänderten Parameter im nichtflüchtigen Speicher zu speichern. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 48 Die nachstehende Abbildung zeigt verschiedene Methoden zum Bearbeiten von Parametern. Beachten Sie, dass Sie beim Bearbeiten eines BICO-Parameters (Beispiel: P0771[0]) das numerische Tastenfeld auf dem Bildschirm verwenden können, um schnell zu den Parametern zu navigieren, die mit den eingegebenen Zahlen beginnen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 49 Webseite sichtbaren Parameter. Parameter filtern Sie können Parameter in der Ziel-Parametergruppe anzeigen und einstellen. ① Vollständige Liste aller sichtbaren Para- ③ Benutzerdefinierte Parameter meter ② ④ Liste aller geänderten Parameter Andere Parametergruppen SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 50 Wenn Sie bestimmte Parameter (einschließlich spezifischer indizierter Parameter) zur Gruppe „Meine Parameter“ hinzufügen möchten, gehen Sie wie im folgenden Beispiel gezeigt vor: Beachten Sie, dass alle erfolgreich hinzugefügten Parameter in die folgende Parametergruppe eingefügt werden: SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 51: Jog (Tippen)

    Sie können wählen, alle Parametereinstellungen entweder als Standardparametersatz oder als Benutzervoreinstellungen im nicht-flüchtigen Speicher zu speichern. JOG (Tippen) Sie verwenden diese Webseite, um den Motortestlauf in der Betriebsart JOG (Tippen) oder HAND zu starten. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 52 Bei Bedarf können Sie die Motorlaufrichtung mit der entsprechenden Taste (" ") prü- ② fen. Die Seite zeigt die aktuell ausgewählte Motorlaufrichtung an (" "). ① • Drücken Sie die gewünschte Taste (" "), um den Motor in der Betriebsart JOG zu starten: SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 53 Nachdem der Motortestlauf abgeschlossen ist, gehen Sie folgendermaßen vor, um die Steuerung des Motors zurückzugeben: Stellen Sie vor der Rückgabe der Steuerung sicher, dass kein Umrichterausgang vor- liegt und der Motor gestoppt ist. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 54: Überwachung

    Geht die WLAN-Verbindung während des Motortestlaufs verloren, müssen Sie die drahtlose Netzwerkverbindung wiederherstellen. Überwachung Sie können die Webseite für die Überwachung des Umrichterzustands öffnen, indem Sie das Überwachungssymbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 55: Diagnose

    Auf dieser Unterseite können Sie ausführliche Informationen zu Störungen/Warnungen anzeigen, alle Störungen quittieren oder alle Störungen per E-Mail versenden (empfohlen für PC). Bitte stellen Sie bei der Übermittlung von Störungen per E-Mail sicher, dass Ihr Mobilgerät mit dem Internet verbunden ist. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 56 Zeigt nur die aktiven Störungen und Warnungen an. Zeigt alle Störungen und Warnungen an. Hinweis: SINAMICS G120 Smart Access liest keine Aktualisierungen der aktiven Störungen oder Warnungen vom Umrichter aus, bis Sie die aktuell erweiterten Störungen und Warnungen redu- ziert haben.

  • Seite 57: Sichern Und Wiederherstellen

    Hinweis Der Sicherungsprozess sichert alle geänderten Parameter und ermöglicht Ihnen, bis zu 20 Dateien auf dem SINAMICS G120 Smart Access zu sichern. Bei einem weiteren Sicherungsversuch wird eine Meldung eingeblendet, mit der Sie aufgefordert werden, einige der vorhandenen Sicherungsdateien zu löschen.
  • Seite 58 Wenn Sie die Sicherung auf einem Mobilgerät durchführen und die Menüs und Schaltflächen auf der Webseite verschwinden, nachdem Sie den Namen der Sicherungsdatei bearbeitet haben, können Sie in den leeren Bereich der Webseite klicken, um sie wiederherzustellen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 59: Wiederherstellen

    Über die Webseite zum Wiederherstellen können Sie die ausgewählte Datei (*.bin-Datei) hochladen, herunterladen, löschen bzw. wiederherstellen. Hinweis Beim Wiederherstellungsvorgang werden alle Parameter bis zur Zugriffsstufe 3 wiederhergestellt. Hochladen einer vorhandenen Datei (empfohlen für PC) Herunterladen einer vorhandenen Datei (empfohlen für PC) SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 60 Standard-Webseiten 5.9 Sichern und Wiederherstellen Löschen der ausgewählten Datei Wiederherstellen der ausgewählten Datei Führen Sie die folgenden Schritte aus, um die Wiederherstellung zu starten. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 61: Speichern Als Xml

    Hinweis Der Speichervorgang speichert alle Parameter bis zur Zugriffsstufe 3 und ermöglicht Ihnen, bis zu 20 Dateien auf dem SINAMICS G120 Smart Access zu speichern. Bei einem weiteren Speicherversuch wird eine Meldung eingeblendet, mit der Sie aufgefordert werden, einige der vorhandenen XML-Dateien zu löschen.
  • Seite 62 Der Erstellungsvorgang ist beendet, wenn das folgende Fenster angezeigt wird. Wenn die Webseite angibt, dass die Erstellung fehlgeschlagen ist, können Sie die Erstellung erneut ausführen. Beachten Sie, dass das Herunterladen auf Ihr lokales Laufwerk (empfohlen für PC) nur ein optionaler Schritt ist. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 63: Übertragen

    Herunterladen einer vorhandenen Datei (empfohlen für PC) Löschen der ausgewählten Datei 5.9.4 Übertragen Sie können die Webseite "Transfer" (Übertragung) öffnen, indem Sie das Symbol Backup&Restore auf der Startseite oder in der seitlichen Navigationsleiste auswählen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 64: Voraussetzung

    Um Standardparametersätze auf SD-Karte zu übertragen, gehen Sie wie folgt vor. Der Übertragungsvorgang ist beendet, wenn das folgende Fenster angezeigt wird. Wenn die Webseite angibt, dass die Übertragung fehlgeschlagen ist, können Sie die Übertragung erneut ausführen. SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
  • Seite 65 Wenn die Webseite angibt, dass die Übertragung fehlgeschlagen ist, können Sie die Übertragung erneut ausführen. Hinweis Zum sicheren Entfernen der SD-Karte nach Abschluss der Übertragung klicken Sie auf „Sicher entfernen“ auf der Webseite "Transfer" (Übertragung). SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 66: Support

    ● Telefonnummer - wird werkseitig leer gelassen und kann vom OEM-Benutzer bearbeitet werden ● E-Mail-Adresse - wird werkseitig leer gelassen und kann vom OEM-Benutzer bearbeitet werden ● Website für Siemens Industry Online-Support Support-Informationen anzeigen Support-Informationen bearbeiten (nur für OEM-Benutzer) OEM-Benutzer können im folgenden Dialogfeld eine Telefonnummer und E-Mail-Adresse für die Kontaktaufnahme entsprechend den angegebenen Regeln eingeben: ●...

  • Seite 67: Upgrade

    Upgrade Beim Upgrade auf der SINAMICS G120-Webseite wird auch die Firmwareversion von SINAMICS G120 Smart Access aktualisiert. Es stehen zwei Upgrade-Methoden zur Verfügung: ● Herkömmliches Upgrade ● Grundlegendes Upgrade (anzuwenden, wenn das herkömmliche Upgrade fehlschlägt) Herkömmliches Upgrade Laden Sie die gewünschte Aktualisierungsdatei (*.bin-Datei) von der folgenden Websi- te auf Ihr lokales Laufwerk (Empfehlung: auf dem PC) herunter: https://support.industry.siemens.com/cs/ww/de/ps/13225/dl...
  • Seite 68 Webseite angibt, dass das Upgrade fehlgeschlagen ist, können Sie das Upgrade erneut ausführen. Starten Sie den SINAMICS G120 Smart Access neu. Wenn Sie nicht auf „Jetzt G120 Smart Access neu starten“ klicken, wird der SINAMICS G120 Smart Access nach Ab- lauf der Countdown-Zeit von 10 Sekunden automatisch neu gestartet.
  • Seite 69 Gehen Sie folgendermaßen vor: "Format web" ist optional. Wenn Sie auf "Format web" klicken, werden alle von Ihnen gesicherten bin-Dateien und xml-Dateien gelöscht. Starten Sie den SINAMICS G120 Smart Access neu. Löschen Sie den Browser-Cache. Aktualisieren Sie Ihre Webanwendung. Hinweis Aktualisieren Sie die Seite für das grundlegende Upgrade, wenn der Verbindungsstatus...
  • Seite 70 Upgrade SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 71: Weitere Informationen

    Smart Access (dieses Handbuch) ● Produktinformation SINAMICS G120 Smart Access (https://support.industry.siemens.com/cs/ww/de/ps/13225/man) Papierblatt, das mit dem SINAMICS G120 Smart Access ausgeliefert wird Zusätzliche Ressourcen ● SINAMICS G120 Smart Access Video Tutorial (www.siemens.com/sinamics-accessories) Dieses Videotutorial hilft Ihnen, zu verstehen, wie der SINAMCS G120 Smart Access bedient wird.

  • Seite 72: Produktsupport

    Kenntnisse aus. ● Ihren örtlichen Ansprechpartner für Automation & Drives finden Sie in unserer Kontaktdatenbank unter "Kontakt & Partner". ● Informationen zu unserem örtlichen Service, Reparaturen, Ersatzteilen und vielem mehr finden Sie unter "Services". SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...

  • Seite 73: Technische Daten

    C2 (EMI) und die zweite Umgebung (Industriebereich, EMS). Alle an diesem Gerät vorgenommenen und nicht von SIEMENS genehmigten Veränderungen können zum Erlöschen der Berechtigung zum Betrieb des Gerätes führen, welche die FCC dem Anwender erteilt hat. Dieses Gerät ist konform mit Teil 15 der FCC-Vorschriften.
  • Seite 74 Weitere Informationen 7.3 Technische Daten SINAMICS G120 Smart Access Betriebsanleitung, 12/2018, A5E43332549-002...
