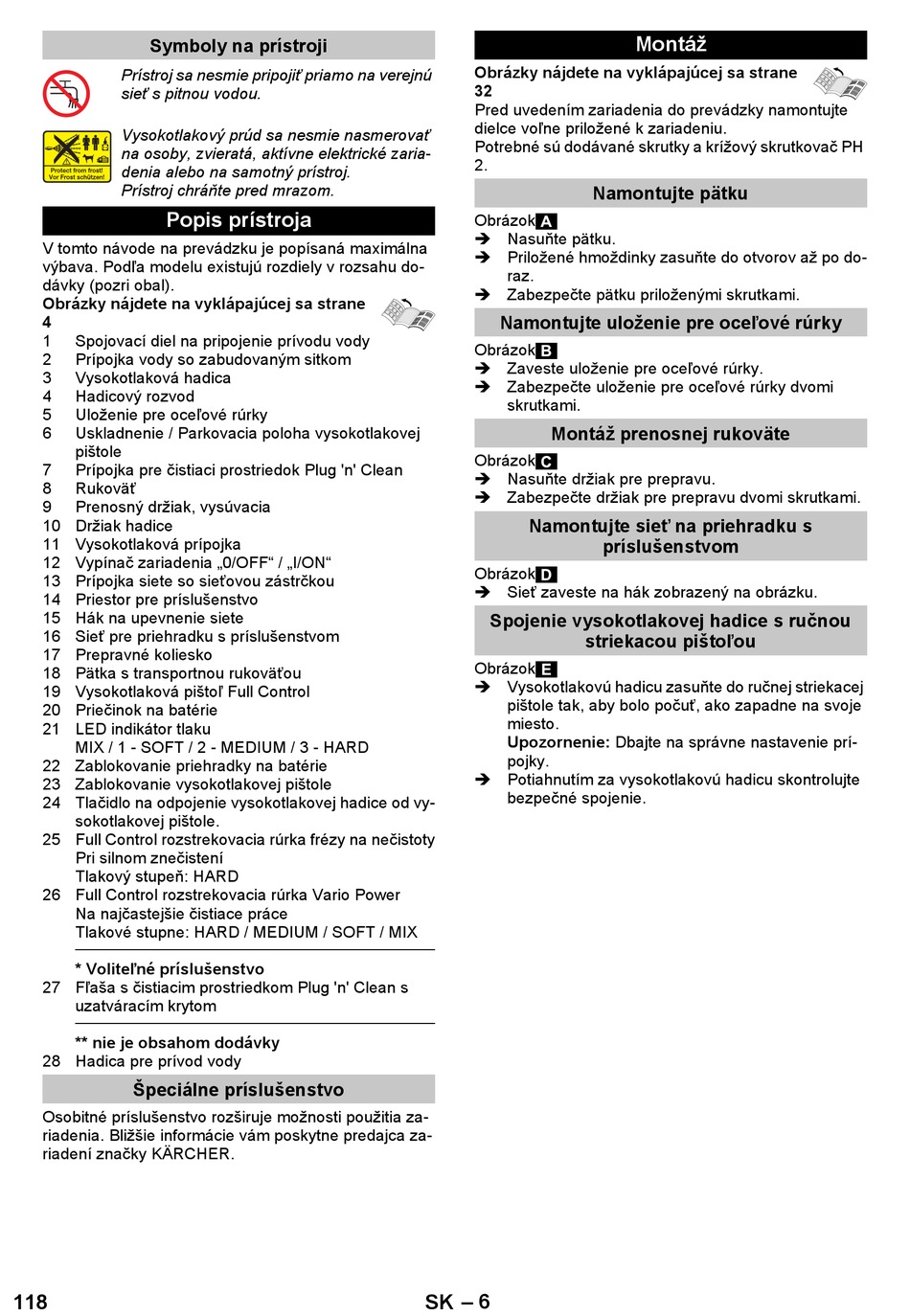

Symboly na prístroji
Prístroj sa nesmie pripojiť priamo na verejnú
sieť s pitnou vodou.
Vysokotlakový prúd sa nesmie nasmerovať
na osoby, zvieratá, aktívne elektrické zaria-
denia alebo na samotný prístroj.
Prístroj chráňte pred mrazom.
Popis prístroja
V tomto návode na prevádzku je popísaná maximálna
výbava. Podľa modelu existujú rozdiely v rozsahu do-
dávky (pozri obal).
Obrázky nájdete na vyklápajúcej sa strane
4
1 Spojovací diel na pripojenie prívodu vody
2 Prípojka vody so zabudovaným sitkom
3 Vysokotlaková hadica
4 Hadicový rozvod
5 Uloženie pre oceľové rúrky
6 Uskladnenie / Parkovacia poloha vysokotlakovej
pištole
7 Prípojka pre čistiaci prostriedok Plug 'n' Clean
8 Rukoväť
9 Prenosný držiak, vysúvacia
10 Držiak hadice
11 Vysokotlaková prípojka
12 Vypínač zariadenia „0/OFF" / „I/ON"
13 Prípojka siete so sieťovou zástrčkou
14 Priestor pre príslušenstvo
15 Hák na upevnenie siete
16 Sieť pre priehradku s príslušenstvom
17 Prepravné koliesko
18 Pätka s transportnou rukoväťou
19 Vysokotlaková pištoľ Full Control
20 Priečinok na batérie
21 LED indikátor tlaku
MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Zablokovanie priehradky na batérie
23 Zablokovanie vysokotlakovej pištole
24 Tlačidlo na odpojenie vysokotlakovej hadice od vy-
sokotlakovej pištole.
25 Full Control rozstrekovacia rúrka frézy na nečistoty
Pri silnom znečistení
Tlakový stupeň: HARD
26 Full Control rozstrekovacia rúrka Vario Power
Na najčastejšie čistiace práce
Tlakové stupne: HARD / MEDIUM / SOFT / MIX
* Voliteľné príslušenstvo
27 Fľaša s čistiacim prostriedkom Plug 'n' Clean s
uzatváracím krytom
** nie je obsahom dodávky
28 Hadica pre prívod vody
Špeciálne príslušenstvo
Osobitné príslušenstvo rozširuje možnosti použitia za-
riadenia. Bližšie informácie vám poskytne predajca za-
riadení značky KÄRCHER.
118
Obrázky nájdete na vyklápajúcej sa strane
32
Pred uvedením zariadenia do prevádzky namontujte
dielce voľne priložené k zariadeniu.
Potrebné sú dodávané skrutky a krížový skrutkovač PH
2.
Namontujte pätku
Obrázok
 Nasuňte pätku.
 Priložené hmoždinky zasuňte do otvorov až po do-
raz.
 Zabezpečte pätku priloženými skrutkami.
Namontujte uloženie pre oceľové rúrky
Obrázok
 Zaveste uloženie pre oceľové rúrky.
 Zabezpečte uloženie pre oceľové rúrky dvomi
skrutkami.
Montáž prenosnej rukoväte
Obrázok
 Nasuňte držiak pre prepravu.
 Zabezpečte držiak pre prepravu dvomi skrutkami.
Namontujte sieť na priehradku s
Obrázok
 Sieť zaveste na hák zobrazený na obrázku.
Spojenie vysokotlakovej hadice s ručnou
striekacou pištoľou
Obrázok
 Vysokotlakovú hadicu zasuňte do ručnej striekacej
pištole tak, aby bolo počuť, ako zapadne na svoje
miesto.
Upozornenie: Dbajte na správne nastavenie prí-
pojky.
 Potiahnutím za vysokotlakovú hadicu skontrolujte
bezpečné spojenie.
– 6
SK
Montáž
príslušenstvom
