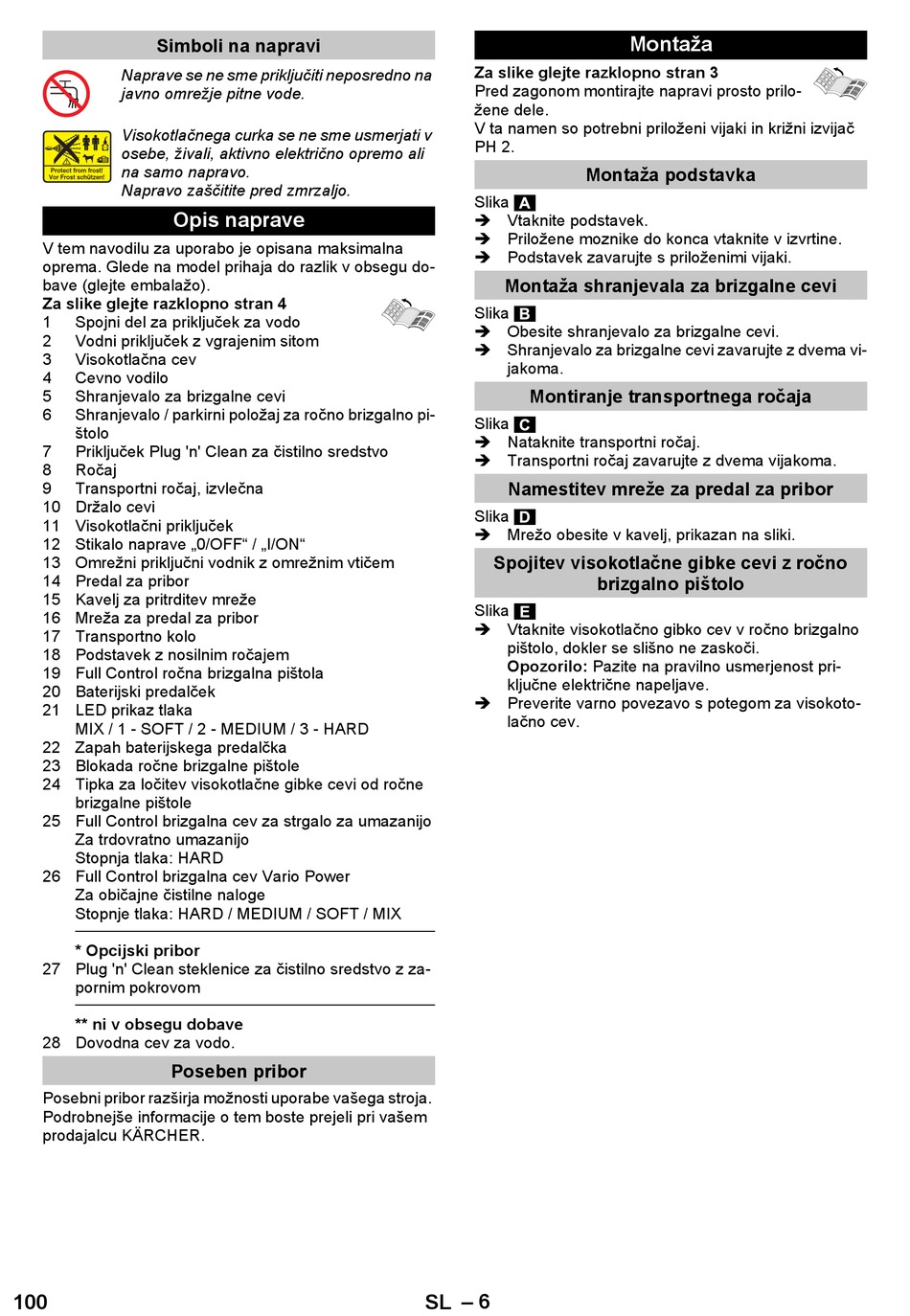

Simboli na napravi
Naprave se ne sme priključiti neposredno na
javno omrežje pitne vode.
Visokotlačnega curka se ne sme usmerjati v
osebe, živali, aktivno električno opremo ali
na samo napravo.
Napravo zaščitite pred zmrzaljo.

Opis naprave

V tem navodilu za uporabo je opisana maksimalna
oprema. Glede na model prihaja do razlik v obsegu do-
bave (glejte embalažo).
Za slike glejte razklopno stran 4
1 Spojni del za priključek za vodo
2 Vodni priključek z vgrajenim sitom
3 Visokotlačna cev
4 Cevno vodilo
5 Shranjevalo za brizgalne cevi
6 Shranjevalo / parkirni položaj za ročno brizgalno pi-
štolo
7 Priključek Plug 'n' Clean za čistilno sredstvo
8 Ročaj
9 Transportni ročaj, izvlečna
10 Držalo cevi
11 Visokotlačni priključek
12 Stikalo naprave „0/OFF" / „I/ON"
13 Omrežni priključni vodnik z omrežnim vtičem
14 Predal za pribor
15 Kavelj za pritrditev mreže
16 Mreža za predal za pribor
17 Transportno kolo
18 Podstavek z nosilnim ročajem
19 Full Control ročna brizgalna pištola
20 Baterijski predalček
21 LED prikaz tlaka
MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Zapah baterijskega predalčka
23 Blokada ročne brizgalne pištole
24 Tipka za ločitev visokotlačne gibke cevi od ročne
brizgalne pištole
25 Full Control brizgalna cev za strgalo za umazanijo
Za trdovratno umazanijo
Stopnja tlaka: HARD
26 Full Control brizgalna cev Vario Power
Za običajne čistilne naloge
Stopnje tlaka: HARD / MEDIUM / SOFT / MIX
* Opcijski pribor
27 Plug 'n' Clean steklenice za čistilno sredstvo z za-
pornim pokrovom
** ni v obsegu dobave
28 Dovodna cev za vodo.
Poseben pribor
Posebni pribor razširja možnosti uporabe vašega stroja.
Podrobnejše informacije o tem boste prejeli pri vašem
prodajalcu KÄRCHER.
100
Za slike glejte razklopno stran 3
Pred zagonom montirajte napravi prosto prilo-
žene dele.
V ta namen so potrebni priloženi vijaki in križni izvijač
PH 2.
Montaža podstavka
Slika
 Vtaknite podstavek.
 Priložene moznike do konca vtaknite v izvrtine.
 Podstavek zavarujte s priloženimi vijaki.
Montaža shranjevala za brizgalne cevi
Slika
 Obesite shranjevalo za brizgalne cevi.
 Shranjevalo za brizgalne cevi zavarujte z dvema vi-
jakoma.
Montiranje transportnega ročaja
Slika
 Nataknite transportni ročaj.
 Transportni ročaj zavarujte z dvema vijakoma.
Namestitev mreže za predal za pribor
Slika
 Mrežo obesite v kavelj, prikazan na sliki.
Spojitev visokotlačne gibke cevi z ročno
brizgalno pištolo
Slika
 Vtaknite visokotlačno gibko cev v ročno brizgalno
pištolo, dokler se slišno ne zaskoči.
Opozorilo: Pazite na pravilno usmerjenost pri-
ključne električne napeljave.
 Preverite varno povezavo s potegom za visokoto-
lačno cev.
– 6
SL
Montaža
