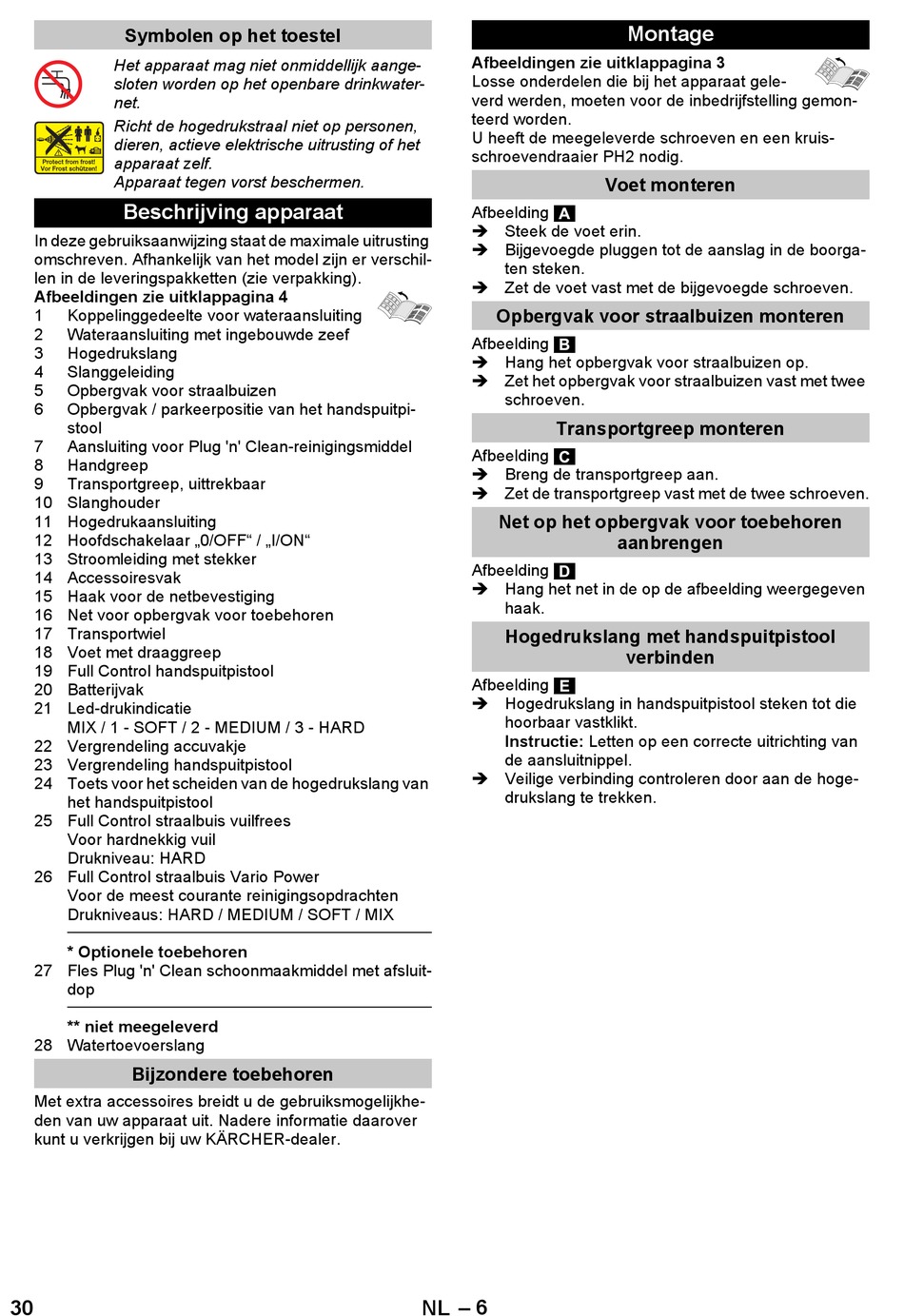

Symbolen op het toestel
Het apparaat mag niet onmiddellijk aange-
sloten worden op het openbare drinkwater-
net.
Richt de hogedrukstraal niet op personen,
dieren, actieve elektrische uitrusting of het
apparaat zelf.
Apparaat tegen vorst beschermen.

Beschrijving apparaat

In deze gebruiksaanwijzing staat de maximale uitrusting
omschreven. Afhankelijk van het model zijn er verschil-
len in de leveringspakketten (zie verpakking).
Afbeeldingen zie uitklappagina 4
1 Koppelinggedeelte voor wateraansluiting
2 Wateraansluiting met ingebouwde zeef
3 Hogedrukslang
4 Slanggeleiding
5 Opbergvak voor straalbuizen
6 Opbergvak / parkeerpositie van het handspuitpi-
stool
7 Aansluiting voor Plug 'n' Clean-reinigingsmiddel
8 Handgreep
9 Transportgreep, uittrekbaar
10 Slanghouder
11 Hogedrukaansluiting
12 Hoofdschakelaar „0/OFF" / „I/ON"
13 Stroomleiding met stekker
14 Accessoiresvak
15 Haak voor de netbevestiging
16 Net voor opbergvak voor toebehoren
17 Transportwiel
18 Voet met draaggreep
19 Full Control handspuitpistool
20 Batterijvak
21 Led-drukindicatie
MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Vergrendeling accuvakje
23 Vergrendeling handspuitpistool
24 Toets voor het scheiden van de hogedrukslang van
het handspuitpistool
25 Full Control straalbuis vuilfrees
Voor hardnekkig vuil
Drukniveau: HARD
26 Full Control straalbuis Vario Power
Voor de meest courante reinigingsopdrachten
Drukniveaus: HARD / MEDIUM / SOFT / MIX
* Optionele toebehoren
27 Fles Plug 'n' Clean schoonmaakmiddel met afsluit-
dop
** niet meegeleverd
28 Watertoevoerslang
Bijzondere toebehoren
Met extra accessoires breidt u de gebruiksmogelijkhe-
den van uw apparaat uit. Nadere informatie daarover
kunt u verkrijgen bij uw KÄRCHER-dealer.
30
Afbeeldingen zie uitklappagina 3
Losse onderdelen die bij het apparaat gele-
verd werden, moeten voor de inbedrijfstelling gemon-
teerd worden.
U heeft de meegeleverde schroeven en een kruis-
schroevendraaier PH2 nodig.
Afbeelding
 Steek de voet erin.
 Bijgevoegde pluggen tot de aanslag in de boorga-
ten steken.
 Zet de voet vast met de bijgevoegde schroeven.
Opbergvak voor straalbuizen monteren
Afbeelding
 Hang het opbergvak voor straalbuizen op.
 Zet het opbergvak voor straalbuizen vast met twee
schroeven.
Transportgreep monteren
Afbeelding
 Breng de transportgreep aan.
 Zet de transportgreep vast met de twee schroeven.
Net op het opbergvak voor toebehoren
Afbeelding
 Hang het net in de op de afbeelding weergegeven
haak.
Hogedrukslang met handspuitpistool
Afbeelding
 Hogedrukslang in handspuitpistool steken tot die
hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van
de aansluitnippel.
 Veilige verbinding controleren door aan de hoge-
drukslang te trekken.
– 6
NL

Montage

Voet monteren
aanbrengen
verbinden
