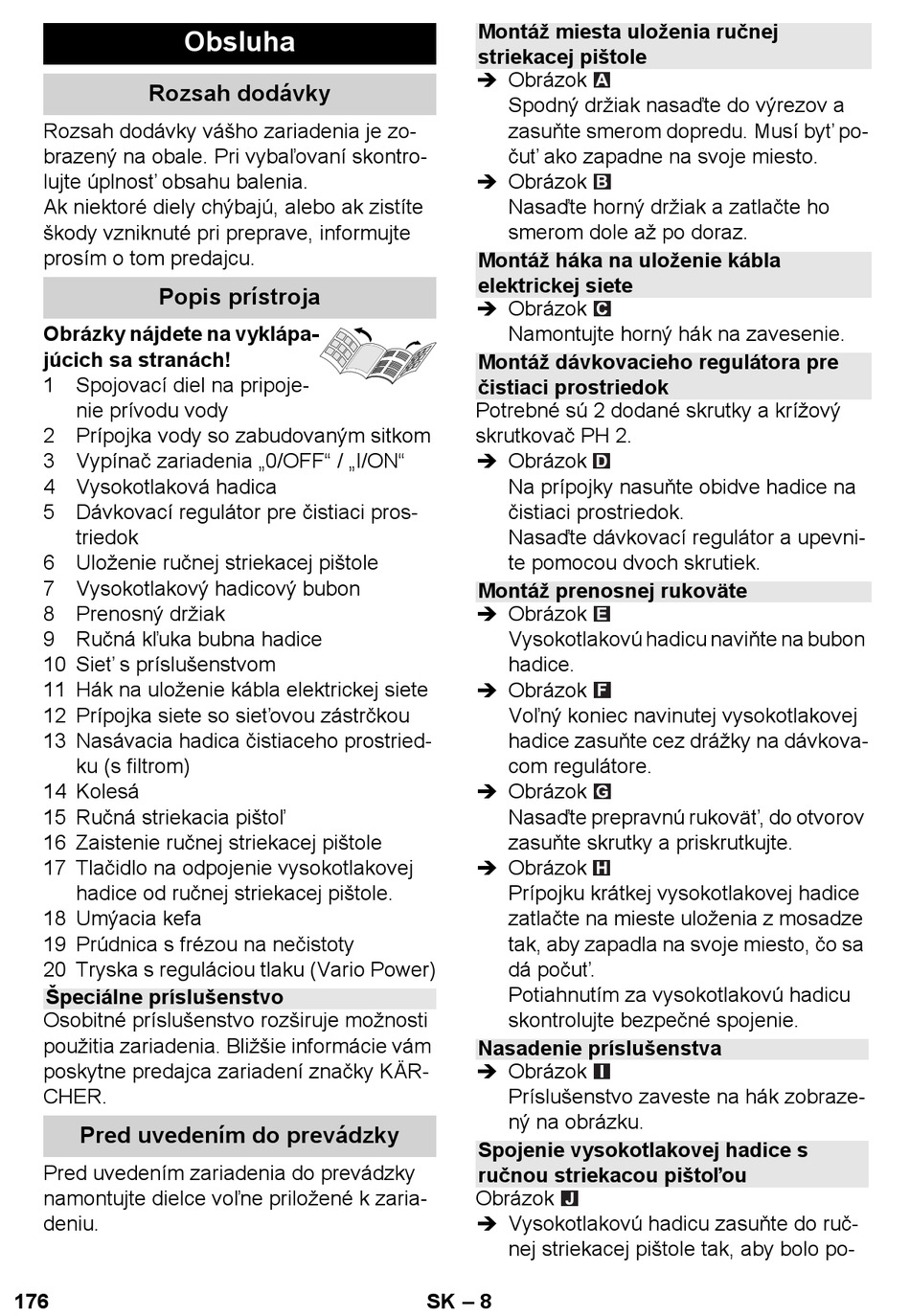

Obsluha

Rozsah dodávky
Rozsah dodávky vášho zariadenia je zo-
brazený na obale. Pri vybaľovaní skontro-
lujte úplnosť obsahu balenia.
Ak niektoré diely chýbajú, alebo ak zistíte
škody vzniknuté pri preprave, informujte
prosím o tom predajcu.
Popis prístroja
Obrázky nájdete na vyklápa-
júcich sa stranách!
1 Spojovací diel na pripoje-
nie prívodu vody
2 Prípojka vody so zabudovaným sitkom
3 Vypínač zariadenia „0/OFF" / „I/ON"
4 Vysokotlaková hadica
5 Dávkovací regulátor pre čistiaci pros-
triedok
6 Uloženie ručnej striekacej pištole
7 Vysokotlakový hadicový bubon
8 Prenosný držiak
9 Ručná kľuka bubna hadice
10 Sieť s príslušenstvom
11 Hák na uloženie kábla elektrickej siete
12 Prípojka siete so sieťovou zástrčkou
13 Nasávacia hadica čistiaceho prostried-
ku (s filtrom)
14 Kolesá
15 Ručná striekacia pištoľ
16 Zaistenie ručnej striekacej pištole
17 Tlačidlo na odpojenie vysokotlakovej
hadice od ručnej striekacej pištole.
18 Umýacia kefa
19 Prúdnica s frézou na nečistoty
20 Tryska s reguláciou tlaku (Vario Power)
Špeciálne príslušenstvo
Osobitné príslušenstvo rozširuje možnosti
použitia zariadenia. Bližšie informácie vám
poskytne predajca zariadení značky KÄR-
CHER.
Pred uvedením do prevádzky
Pred uvedením zariadenia do prevádzky
namontujte dielce voľne priložené k zaria-
deniu.
176
Montáž miesta uloženia ručnej
striekacej pištole
 Obrázok
Spodný držiak nasaďte do výrezov a
zasuňte smerom dopredu. Musí byť po-
čuť ako zapadne na svoje miesto.
 Obrázok
Nasaďte horný držiak a zatlačte ho
smerom dole až po doraz.
Montáž háka na uloženie kábla
elektrickej siete
 Obrázok
Namontujte horný hák na zavesenie.
Montáž dávkovacieho regulátora pre
čistiaci prostriedok
Potrebné sú 2 dodané skrutky a krížový
skrutkovač PH 2.
 Obrázok
Na prípojky nasuňte obidve hadice na
čistiaci prostriedok.
Nasaďte dávkovací regulátor a upevni-
te pomocou dvoch skrutiek.
Montáž prenosnej rukoväte
 Obrázok
Vysokotlakovú hadicu naviňte na bubon
hadice.
 Obrázok
Voľný koniec navinutej vysokotlakovej
hadice zasuňte cez drážky na dávkova-
com regulátore.
 Obrázok
Nasaďte prepravnú rukoväť, do otvorov
zasuňte skrutky a priskrutkujte.
 Obrázok
Prípojku krátkej vysokotlakovej hadice
zatlačte na mieste uloženia z mosadze
tak, aby zapadla na svoje miesto, čo sa
dá počuť.
Potiahnutím za vysokotlakovú hadicu
skontrolujte bezpečné spojenie.
Nasadenie príslušenstva
 Obrázok
Príslušenstvo zaveste na hák zobraze-
ný na obrázku.
Spojenie vysokotlakovej hadice s
ručnou striekacou pištoľou
Obrázok
 Vysokotlakovú hadicu zasuňte do ruč-
nej striekacej pištole tak, aby bolo po-
