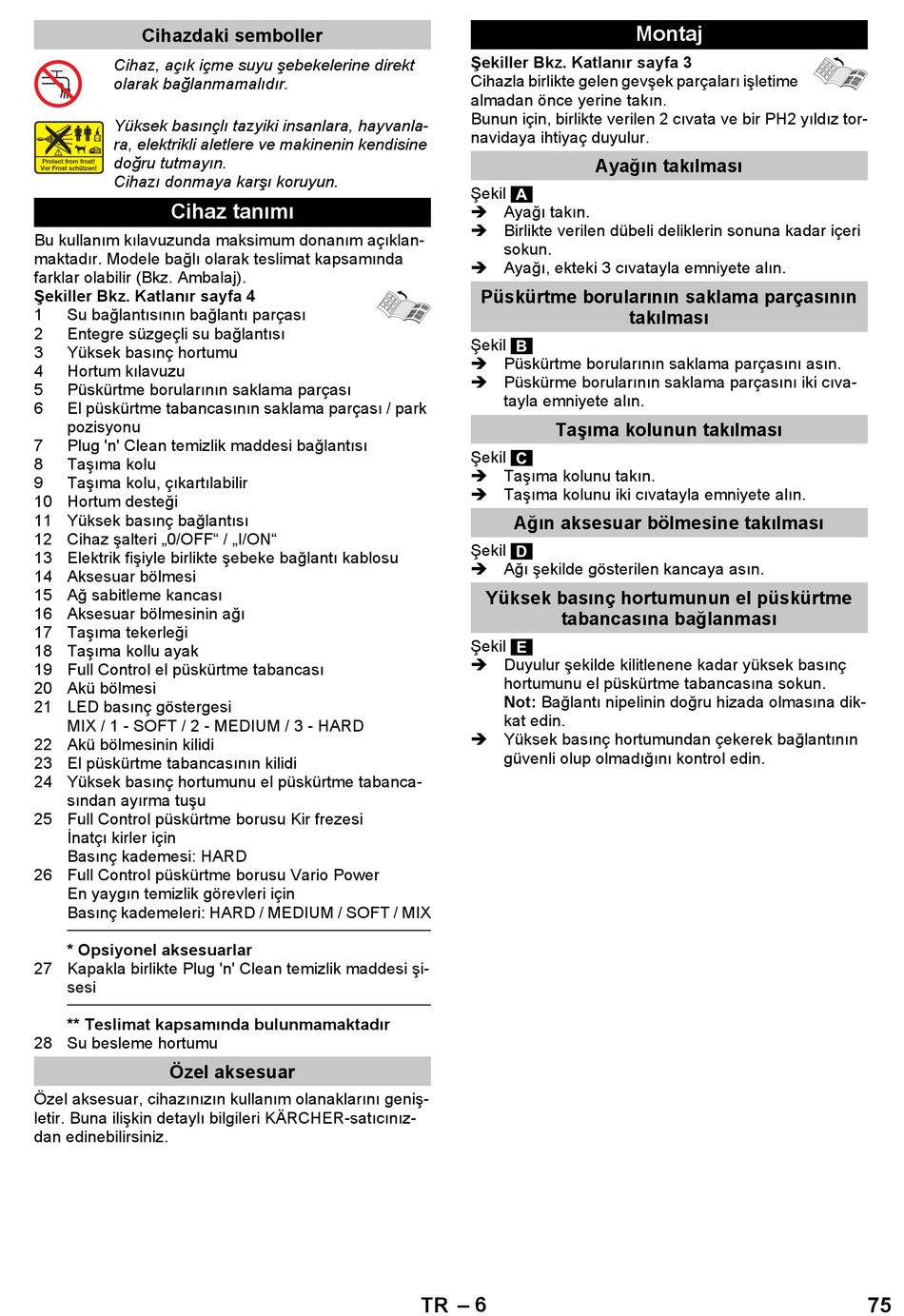

Cihazdaki Semboller; Cihaz Tanımı; Özel Aksesuar; Montaj - Kärcher K 4 Full Control Bedienungsanleitung

Cihazdaki semboller

Cihaz, açık içme suyu şebekelerine direkt
olarak bağlanmamalıdır.
Yüksek basınçlı tazyiki insanlara, hayvanla-
ra, elektrikli aletlere ve makinenin kendisine
doğru tutmayın.
Cihazı donmaya karşı koruyun.
Cihaz tanımı
Bu kullanım kılavuzunda maksimum donanım açıklan-
maktadır. Modele bağlı olarak teslimat kapsamında
farklar olabilir (Bkz. Ambalaj).
Şekiller Bkz. Katlanır sayfa 4
1 Su bağlantısının bağlantı parçası
2 Entegre süzgeçli su bağlantısı
3 Yüksek basınç hortumu
4 Hortum kılavuzu
5 Püskürtme borularının saklama parçası
6 El püskürtme tabancasının saklama parçası / park
pozisyonu
7 Plug 'n' Clean temizlik maddesi bağlantısı
8 Taşıma kolu
9 Taşıma kolu, çıkartılabilir
10 Hortum desteği
11 Yüksek basınç bağlantısı
12 Cihaz şalteri „0/OFF" / „I/ON"
13 Elektrik fişiyle birlikte şebeke bağlantı kablosu
14 Aksesuar bölmesi
15 Ağ sabitleme kancası
16 Aksesuar bölmesinin ağı
17 Taşıma tekerleği
18 Taşıma kollu ayak
19 Full Control el püskürtme tabancası
20 Akü bölmesi
21 LED basınç göstergesi
MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Akü bölmesinin kilidi
23 El püskürtme tabancasının kilidi
24 Yüksek basınç hortumunu el püskürtme tabanca-
sından ayırma tuşu
25 Full Control püskürtme borusu Kir frezesi
İnatçı kirler için
Basınç kademesi: HARD
26 Full Control püskürtme borusu Vario Power
En yaygın temizlik görevleri için
Basınç kademeleri: HARD / MEDIUM / SOFT / MIX
* Opsiyonel aksesuarlar
27 Kapakla birlikte Plug 'n' Clean temizlik maddesi şi-
sesi
** Teslimat kapsamında bulunmamaktadır
28 Su besleme hortumu
Özel aksesuar
Özel aksesuar, cihazınızın kullanım olanaklarını geniş-
letir. Buna ilişkin detaylı bilgileri KÄRCHER-satıcınız-
dan edinebilirsiniz.
Şekiller Bkz. Katlanır sayfa 3
Cihazla birlikte gelen gevşek parçaları işletime
almadan önce yerine takın.
Bunun için, birlikte verilen 2 cıvata ve bir PH2 yıldız tor-
navidaya ihtiyaç duyulur.
Şekil
 Ayağı takın.
 Birlikte verilen dübeli deliklerin sonuna kadar içeri
sokun.
 Ayağı, ekteki 3 cıvatayla emniyete alın.
Püskürtme borularının saklama parçasının
Şekil
 Püskürtme borularının saklama parçasını asın.
 Püskürme borularının saklama parçasını iki cıva-
tayla emniyete alın.
Taşıma kolunun takılması
Şekil
 Taşıma kolunu takın.
 Taşıma kolunu iki cıvatayla emniyete alın.
Ağın aksesuar bölmesine takılması
Şekil
 Ağı şekilde gösterilen kancaya asın.
Yüksek basınç hortumunun el püskürtme
tabancasına bağlanması
Şekil
 Duyulur şekilde kilitlenene kadar yüksek basınç
hortumunu el püskürtme tabancasına sokun.
Not: Bağlantı nipelinin doğru hizada olmasına dik-
kat edin.
 Yüksek basınç hortumundan çekerek bağlantının
güvenli olup olmadığını kontrol edin.
– 6
TR

Montaj

Ayağın takılması
takılması
75
