Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2 VRD
3
4
5
6
7
16
Beschreibung 0
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Spannungsminderungseinrichtung (VRD)
Die Signalleuchte VRD leuchtet, wenn die Spannungsminderungseinrichtung
einwandfrei funktioniert und die Ausgangsspannung auf die in der entsprechenden
Norm festgelegten Werte reduziert ist > siehe Kapitel 5.8. Die
Spannungsminderungseinrichtung ist ausschließlich bei Gerätevarianten mit dem
Zusatz (VRD) aktiv.
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Drucktaste Pulsen
-------- PF-Pulsen (MMA)
------- Pulsen (MMA/TIG)
Drucktaste Schweißstrompolarität (Polwendung)
Mit der Drucktaste wird die Schweißstrompolarität der Schweißstrombuchsen
umgekehrt. Signalleuchten zeigen die gewählte Polarität an den Schweißstrombuchsen
an.
Signalleuchte Schweißstrompolarität
Die Signalleuchte zeigt die gewählte Polarität an der darunter liegenden
Schweißstrombuchse an.
Mit der Drucktaste Schweißstrompolarität wird die Schweißstrompolarität der
Schweißstrombuchsen umgekehrt.
Drehgeber Schweißparametereinstellung
Einstellung Schweißstrom sowie weiterer Schweißparameter und deren Werte.

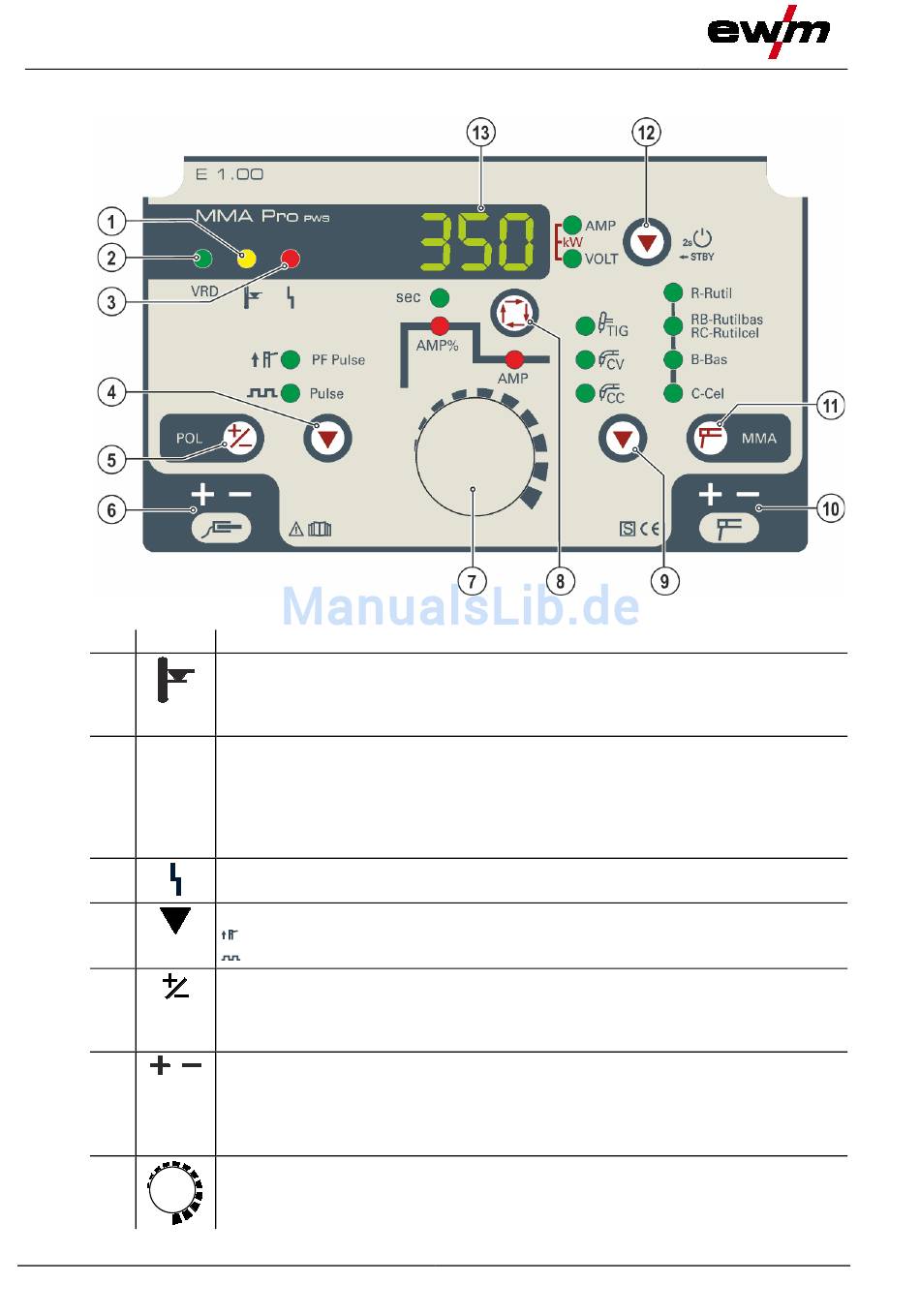

Abbildung 4-3
