Gerätebeschreibung - Schnellübersicht

Frontansicht

4 Gerätebeschreibung - Schnellübersicht

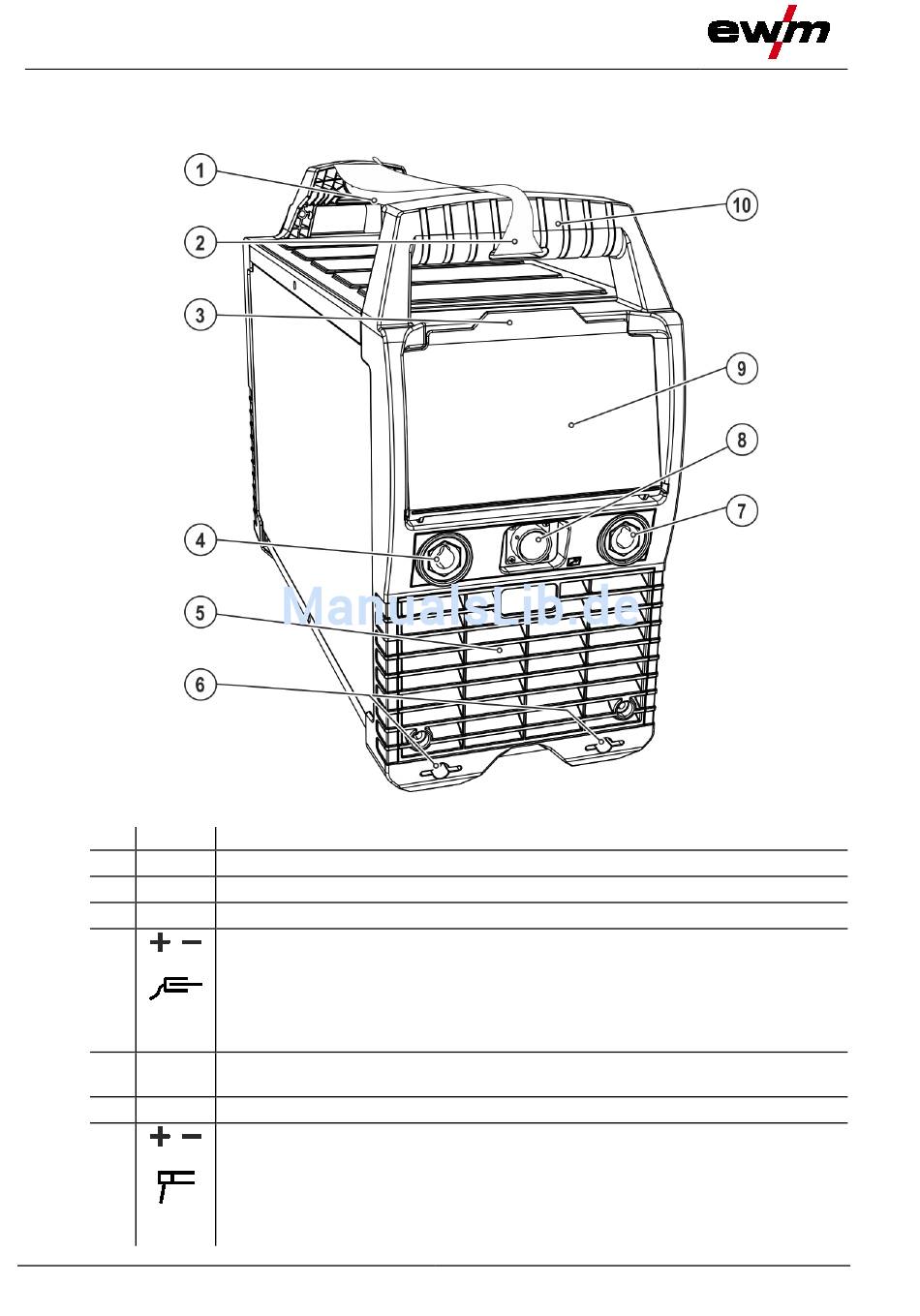

4.1 Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
14
Beschreibung 0
Transportstange
Transportgurt > siehe Kapitel 5.1.4
Schutzklappe
Anschlussbuchse, Schweißstrom (Werkstück)
Die Schweißstrompolarität (+/-) kann durch die Drucktaste Schweißstrompolarität
umgekehrt werden (Ausnahme WIG-Schweißen) und wird durch eine Signalleuchte
über der entsprechenden Schweißstrombuchse signalisiert.
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum
entsprechenden Schweißverfahren beachten. > siehe Kapitel 5.
Eintrittsöffnung Kühlluft
Schmutzfilter optional nachrüstbar
Gerätefüße
Anschlussbuchse, Schweißstrom (Elektrodenhalter)
Die Schweißstrompolarität (+/-) kann durch die Drucktaste Schweißstrompolarität
umgekehrt werden (Ausnahme WIG-Schweißen) und wird durch eine Signalleuchte
über der entsprechenden Schweißstrombuchse signalisiert.
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum
entsprechenden Schweißverfahren beachten. > siehe Kapitel 5.
Abbildung 4-1
