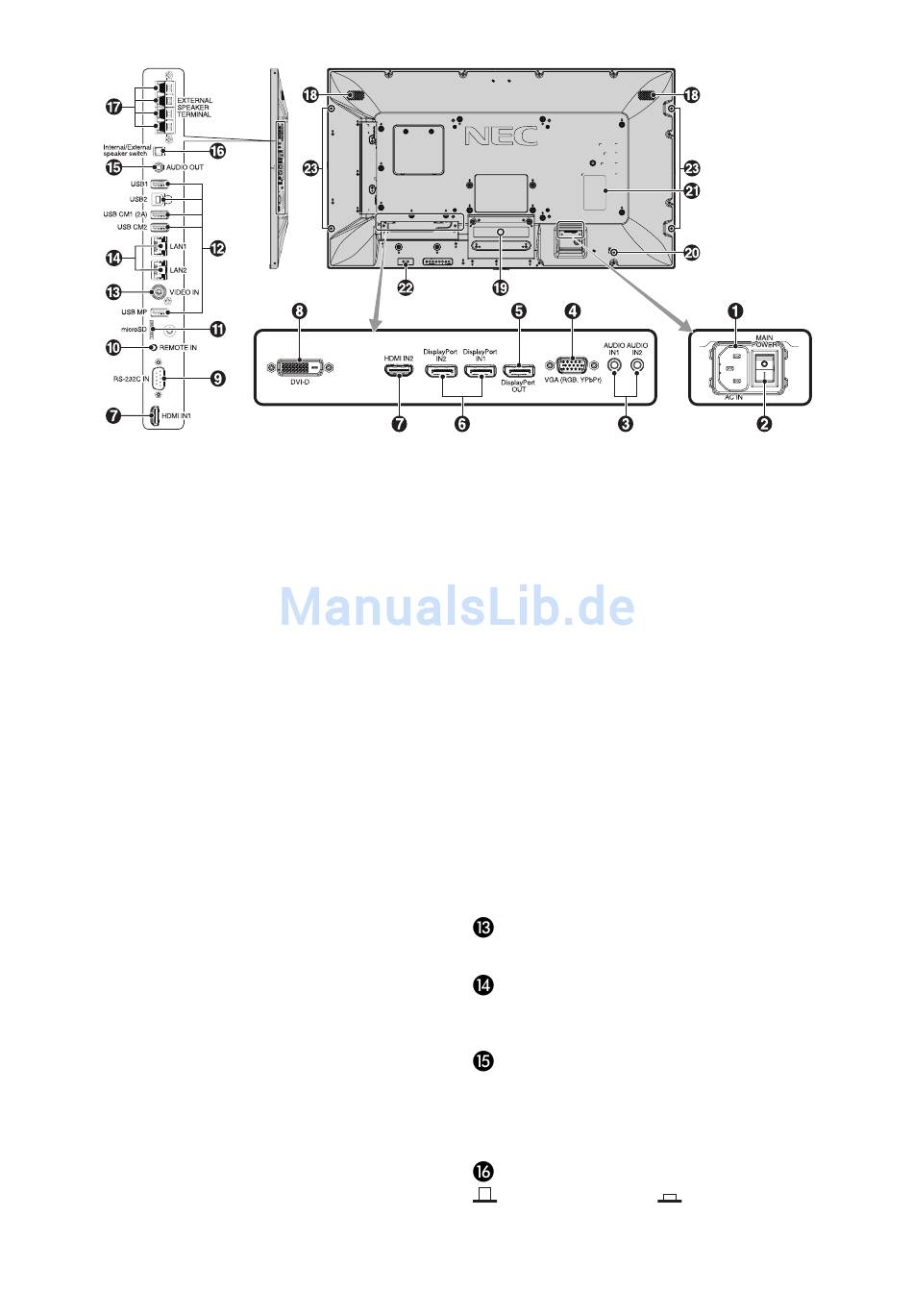

Anschlüsse
³
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
·
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
»
AUDIO IN1/IN2
Eingang für Audiosignale von externen Geräten wie etwa
einem Computer oder einem Player.
¿
VGA IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer oder
anderem RGB-Gerät. Dieser Eingang kann für RGB- oder
YPbPr-Signale verwendet werden. Wählen Sie den Signaltyp
unter ANSCHLUSSEINSTELLUNG aus. Siehe Seite 37.
HINWEIS: Wenn Sie diesen Anschluss für ein YPbPr-Signal
verwenden, nutzen Sie bitte ein geeignetes Signalkabel. Falls
Sie Fragen haben, wenden Sie sich bitte an Ihren Lieferanten.
´
DisplayPort OUT
Ausgang für DisplayPort-Signale.
Gibt das Signal von DisplayPort1 aus.
²
DisplayPort IN1/IN2
Für den Eingang von DisplayPort-Signalen.
¶
HDMI IN1/IN2
Eingang für digitale HDMI-Signale.
º
DVI IN (DVI-D)
Eingang für digitale RGB-Signale von einem Computer oder
HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen Eingangssignale.
¾
RS-232C IN (D-SUB-Anschluss, 9-polig)
Verbinden Sie den RS-232C-Eingang mit externen Geräten,
wie z. B. einem PC, um die RS-232C-Funktionen zu steuern.
µ
REMOTE IN
Zum Verwenden der optionalen Sensoreinheit muss diese an
den Monitor angeschlossen werden.
HINWEIS: Verwenden Sie diesen Anschluss nur, wenn dies
explizit angegeben wird.
¸
Steckplatz für microSD-Karte
Legen Sie eine microSD-Speicherkarte ein. Zur Nutzung
des Media-Players legen Sie eine microSD-Speicherkarte in
diesen Steckplatz ein (siehe Seite 18).
Weitere Informationen zum Anbauen der Abdeckung für den
Steckplatz der microSD-Karte fi nden Sie unter „Anbauen
der Abdeckung für den Steckplatz der microSD-Karte"
(siehe Seite 23).
¹
USB-Anschluss
USB1: Downstream-Anschluss (USB Typ A).
Zum Anschließen von USB-Geräten.
USB2: Upstream-Anschluss (USB Typ B).
Zum Anschließen von externen Geräten, z. B.
einem Computer. Verwenden Sie diesen
Anschluss, wenn Sie den Monitor von einem
externen Gerät steuern möchten.
USB CM1 (2 A): Anschluss für Stromversorgung.
USB CM2: Serviceanschluss. Dieser Anschluss dient für
zukünftige Softwareaktualisierungen.
USB MP: Anschluss für USB-Speichergerät.
Zur Nutzung des Media-Players schließen Sie
ein USB-Speichergerät an diesen Anschluss an
(siehe Seite 18).
MP ist die Abkürzung für „Media-Player".
VIDEO IN
Eingang für ein gemischtes Videosignal.
LAN-Anschluss IN1/IN2 (RJ-45)
LAN-Verbindung. Siehe Seiten 47 und 50.
HINWEIS: Nutzen Sie primär den Anschluss LAN1.
AUDIO OUT
Für die Ausgabe von Audiosignalen von den Eingängen
AUDIO IN1/IN2, DisplayPort und HDMI an ein externes Gerät
(Stereoreceiver, Verstärker usw.).
HINWEIS: Dieser Anschluss ist kein Kopfhöreranschluss.
Umschalter für interne/externe Lautsprecher
: Interner Lautsprecher
HINWEIS: Schalten Sie den Monitor aus, bevor Sie den
Umschalter für den internen/externen Lautsprecher betätigen.
Deutsch-10
USB Upstream
: Externer Lautsprecher
