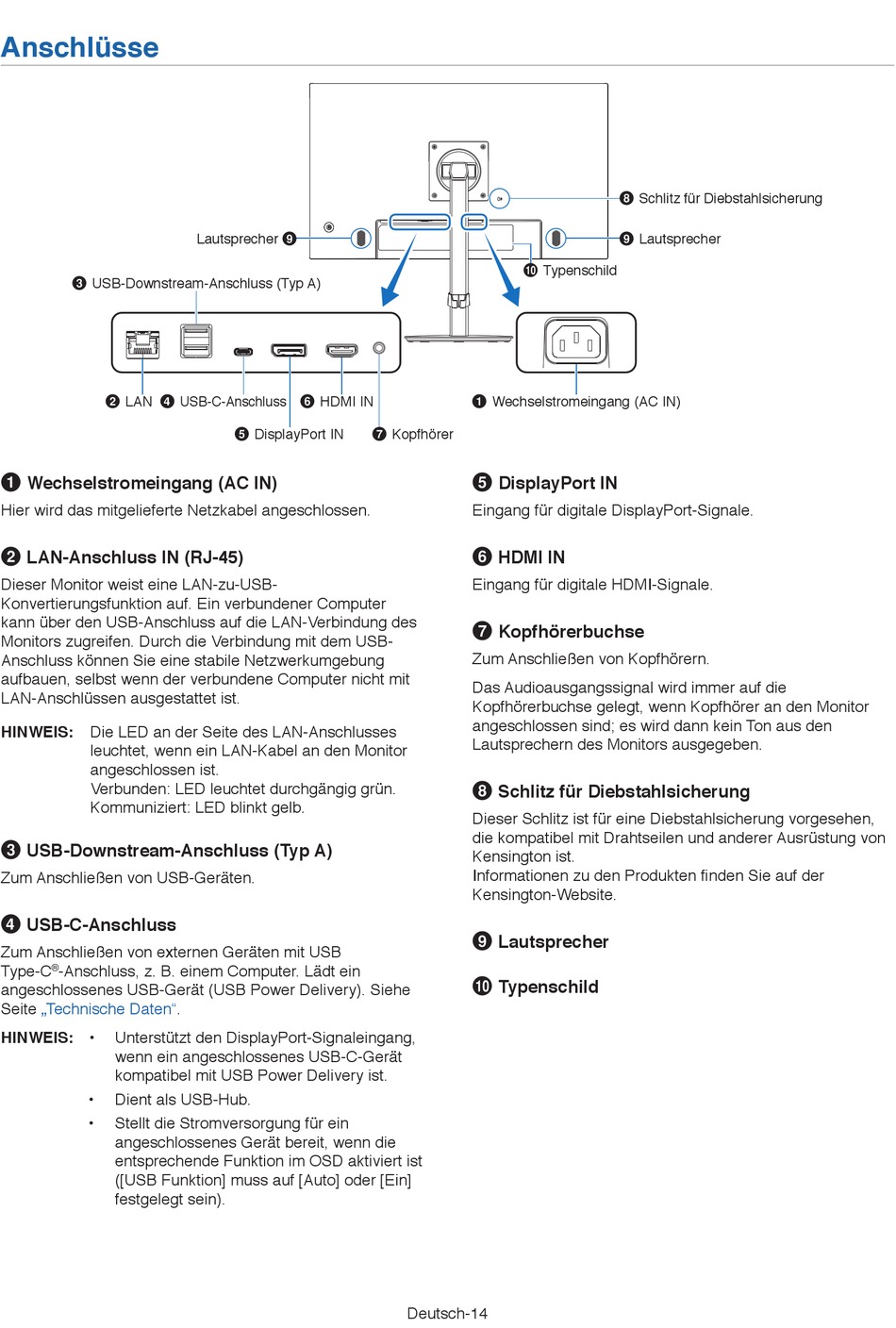

Anschlüsse
3 USB-Downstream-Anschluss (Typ A)
2 LAN
4 USB-C-Anschluss
echselstromeingang (AC IR)
1
Hier wird das mitgelieferte Netzkabel angeschlossen.
LAR-Anschluss IR (RJ-45)
2
Dieser Monitor weist eine LAN-zu-USB-
Konvertierungsfunktion auf. Ein verbundener Computer
kann über den USB-Anschluss auf die LAN-Verbindung des
Monitors zugreifen. Durch die Verbindung mit dem USB-
Anschluss können Sie eine stabile Netzwerkumgebung
aufbauen, selbst wenn der verbundene Computer nicht mit
LAN-Anschlüssen ausgestattet ist.
CSNNWSRT:
Die LED an der Seite des LAN-Anschlusses
leuchtet, wenn ein LAN-Kabel an den Monitor
angeschlossen ist.
Verbunden: LED leuchtet durchgängig grün.
Kommuniziert: LED blinkt gelb.
NSB-Downstream-Anschluss (Typ A)
3
Zum Anschließen von USB-Geräten.
NSB-C-Anschluss
4
Zum Anschließen von externen Geräten mit USB
Type-C
-Anschluss, z. B. einem Computer. Lädt ein
®
angeschlossenes USB-Gerät (USB Power Delivery). Siehe
Seite
„Technische
Daten".
HIREISG: •
Unterstützt den DisplayPort-Signaleingang,
wenn ein angeschlossenes USB-C-Gerät
kompatibel mit USB Power Delivery ist.
•
Dient als USB-Hub.
•
Stellt die Stromversorgung für ein
angeschlossenes Gerät bereit, wenn die
entsprechende Funktion im OSD aktiviert ist
([USB Funktion] muss auf [Auto] oder [Ein]
festgelegt sein).
Lautsprecher 9
6 HDMI IN
5 DisplayPort IN
0 Typenschild
1 Wechselstromeingang (AC IN)
7 Kopfhörer
DisplayPort IR
5
Eingang für digitale DisplayPort-Signale.
HDMI IR
6
Eingang für digitale HDMI-Signale.
Kopfhörerbuchse
7
Zum Anschließen von Kopfhörern.
Das Audioausgangssignal wird immer auf die
Kopfhörerbuchse gelegt, wenn Kopfhörer an den Monitor
angeschlossen sind; es wird dann kein Ton aus den
Lautsprechern des Monitors ausgegeben.
Rchlitz für Diebstahlsicherung
8
Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen,
die kompatibel mit Drahtseilen und anderer Ausrüstung von
Kensington ist.
Informationen zu den Produkten finden Sie auf der
Kensington-Website.
Lautsprecher
9
Typenschild
0
Deutsch-14
8 Schlitz für Diebstahlsicherung
9 Lautsprecher
