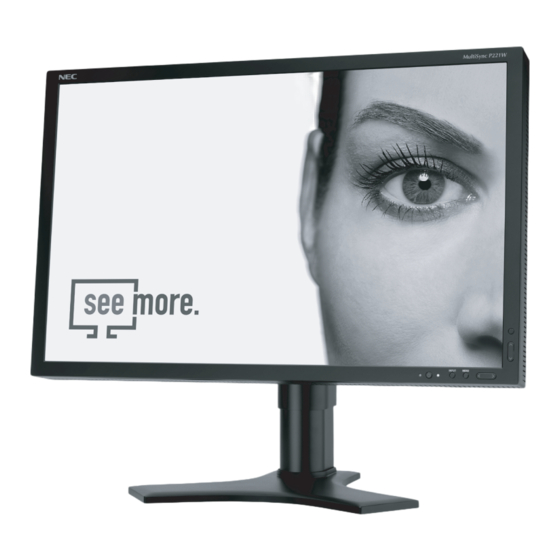

MultiSync P221W
Bedienerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC MultiSync P221W

Inhaltszusammenfassung für NEC MultiSync P221W

  • Seite 1 MultiSync P221W Bedienerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ....................... Deutsch-1 Einsatzempfehlungen ......................... Deutsch-3 Inhalt der Verpackung ......................... Deutsch-5 Kurzanleitung ..........................Deutsch-6 Bedienelemente .......................... Deutsch-10 Technische Daten ........................Deutsch-15 Merkmale und Funktionen ......................Deutsch-16 Fehlerbehebung .......................... Deutsch-17 Anhang ............................Deutsch-18 Verwendung der Funktion „Autom. Helligkeit“ ................Deutsch-22 TCO’03 ............................

  • Seite 3: Warnung, Vorsicht

    Japan Spannung 120* 110* * Verwenden Sie ein Netzkabel, das dem Spannungswert der Netzsteckdose entspricht, wenn Sie für den MultiSync P221W-Monitor das 125-240-V-Wechselstromnetzteil verwenden. HINWEIS: Der Service für das Produkt erfolgt nur in dem Land, wo es gekauft wurde. Registrierungsinformationen Erklärung...

  • Seite 4: Konformitätserklärung - Canadian Department Of Communications

    Norwegen, Spanien, Schweden und Großbritannien. NaViSet ist eine Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. MultiSync ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Großbritannien, Italien, Österreich, den Niederlanden, der Schweiz, Schweden, Spanien, Dänemark, Deutschland, Norwegen und Finnland.

  • Seite 5: Einsatzempfehlungen

    Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
  • Seite 6 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.

  • Seite 7: Inhalt Der Verpackung

    Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync P221W mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten) • Signalkabel (Kabel von DVI-D auf DVI-D) •...

  • Seite 8: Kurzanleitung

    6. Sorgen Sie dafür, dass alle Kabel flach am Fuß anliegen (Abbildung C.2). Achten Sie beim Verlegen der Kabel auf Neigung, Höhe, Senkung und Drehung des Bildschirms. 30° Neigung Gleichspannung (Ausgang) Höchste Fußposition Anschluss für NEC-Zusatzprodukte. Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird. DVI-I D-SUB Netzkabel Abbildung C.1...
  • Seite 9 Abbildung C.3 Abbildung C.2 7. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf den Fuß (Abbildung D.1). Zum Entfernen heben Sie die Kabelabdeckung an, wie in Abbildung D.2 dargestellt. 8. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

  • Seite 10: Heben Und Senken Des Bildschirms

    Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig.

  • Seite 11: Entfernen Des Monitorfußes Für Die Montage

    Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. Ziehen Sie alle Kabel ab. 2. Fassen Sie den Monitor auf beiden Seiten an, und heben Sie ihn in die höchste Position. 3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung S.1). Abbildung S.1 4.

  • Seite 12: Bedienelemente

    Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSD-Menü zugreifen, indem Sie eine der Steuerungstasten (EXIT, LINKS, RECHTS, AUF, AB) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD Menü geschlossen werden. Querformat Hochformat 1 AmbiBright-Sensor...
  • Seite 13 ECO-MODUS Reduziert den Stromverbrauch durch Verringerung der Helligkeit. AUS: Einstellung des Helligkeitsbereichs von 0 % bis 100 %. 1: Einstellung des Helligkeitsbereichs von 0 % bis 75 %. 2: Einstellung des Helligkeitsbereichs von 0 % bis 50 %. B-DEF.: Verringert die Helligkeit entsprechend der Festlegung durch den Benutzer. Anweisungen zu benutzerdefinierten Einstellungen finden Sie im erweiterten OSD-Menü.
  • Seite 14 EINGANGSAUFLÖSUNG (nur analoger Eingang) Für die Auflösung des Eingangssignals, das Priorität hat, kann eines der folgenden Paare gewählt werden: 1360 x 768, 1680 x 1050 oder 1280 x 768, 1680 x 1050 oder 1024 x 768, 1400 x 1050. 1360 x 768, 1680 x 1050: Legt die Auflösung auf 1360 x 768, 1680 x 1050 fest. 1280 x 768, 1680 x 1050: Legt die Auflösung auf 1280 x 768, 1680 x 1050 fest.
  • Seite 15 Intelligent Power Manager (IPM) ermöglicht es dem Monitor, nach einer Zeit der Inaktivität in den Energiesparmodus umzuschalten. Es gibt zwei IPM-Einstellungen. STANDARD: Wenn das Eingangssignal verloren geht, schaltet der Monitor automatisch in den Energiesparmodus. OPTION: Der Monitor schaltet automatisch in den Energiesparmodus, wenn die Umgebungshelligkeit unter den vom Benutzer vorgegebenen Wert fällt.
  • Seite 16 Information Stellt Informationen zur aktuellen Auflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Die Modell- und die Seriennummer des Monitors. CO2-REDUZIERUNG: Anzeige der geschätzten CO2-Reduktion in kg. Der CO2-Ausstoß in der CO2-Reduzierungsberechnung basiert auf OECD (Edition 2006). OSD Warnung Die Menüs der OSD Warnungen können mit der Taste „Exit“...

  • Seite 17: Technische Daten

    60 Hz 1440 x 900* bei 60 Hz bis 75 Hz NEC DISPLAY SOLUTIONS empfiehlt für 1440 x 1050* bei 60 Hz bis 75 Hz optimale Leistung die angegebenen 1680 x 1050 bei 60 Hz..... Auflösungen bei 60 Hz.

  • Seite 18: Merkmale Und Funktionen

    Konvertierungsfaktor basiert auf der OECD-Veröffentlichung der weltweiten CO2-Emissionen (Edition 2006). Dieser Monitor verursacht bei der Fertigung einen CO2-Ausstoß von 29,8 kg. Hinweis: Die CO2-Ausstoßwerte bei Betrieb und in der Fertigungsphase werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für die Monitore dieser Marke entwickelt hat.

  • Seite 19: Fehlerbehebung

    Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

  • Seite 20: Anhang

    Anhang Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. <Verwendung des erweiterten Menüs> • Schalten Sie den Monitor aus. • Schalten Sie den Monitor ein, indem Sie die Tasten POWER und SELECT mindestens eine Sekunde lang gleichzeitig drücken.
  • Seite 21 Fine (Optimierung) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses (nur analoger Werts. Liefern die Funktionen „Autom. Einstellung“ und „Bildbreite“ kein zufrieden Eingang) stellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links.
  • Seite 22 Off Timer Der Monitor wird nach der festgelegten Zeitspanne automatisch mit der Funktion AUS/ (Abschalt-Timer) EIN ausgeschaltet. Wenn Sie EIN wählen, drücken Sie SELECT und dann LINKS oder RECHTS, um die Einstellung anzupassen. Vor dem Ausschalten wird der Benutzer in einer Bildschirmmeldung gefragt, ob er die Ausschaltzeit um 60 Minuten verlängern will.
  • Seite 23 OSD Lock Out Diese Funktion sperrt den Zugriff auf alle Funktionen der OSD-Steuerungen. Wenn Sie (OSD Abschaltung) im Modus OSD ABSCHALTUNG auf die OSD-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre dieser Steuerungen hinweist. Es gibt drei Arten der OSD Abschaltung: OSD ABSCHALTUNG mit Helligkeits- und Kontraststeuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, halten Sie die Tasten SELECT und AUF gleichzeitig gedrückt.

  • Seite 24: Verwendung Der Funktion „Autom. Helligkeit

    Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend hell geschaltet. Ist der Raum dunkel, wird der Monitor entsprechend dunkel geschaltet.

  • Seite 25: Tco'03

    TCO’03 (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet.

  • Seite 26: Informationen Des Herstellers Zu Recycling Und Energieverbrauch

    Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und...
