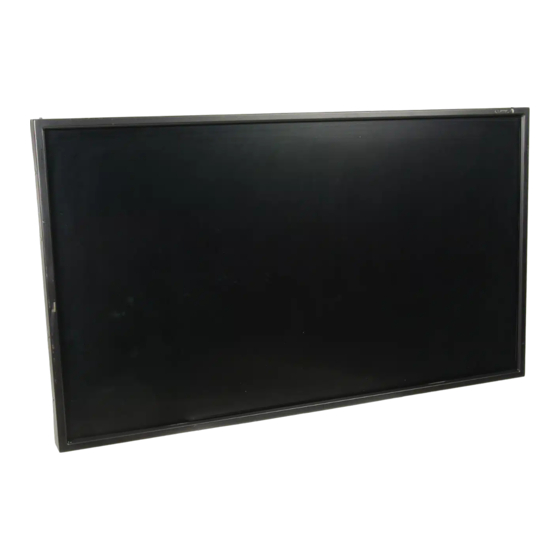

FCC-Hinweis 1. Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync P401 (L408TM)/ MultiSync P461 (L468TN)/MultiSync P521 (L528N7)/MultiSync P551 (L559NL), um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. (1) Bitte verwenden Sie das mitgelieferte oder ein gleichwertiges Netzkabel, damit die FCC-Konformität gewährleistet ist.
120* *Verwenden Sie ein Netzkabel, das dem Spannungswert der Netzsteckdose entspricht, wenn Sie für den MultiSync P401 (L408TM)/MultiSync P461 (L468TN)/MultiSync P521 (L528N7)/MultiSync P551 (L559NL)-Monitor das 125-240-V- Wechselstromnetzteil verwenden. HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben.
Das Kabelverteilersystem muss insbesondere gemäß dem Abschnitt 820.93, Grounding of Outer Conductive Shield of a Coaxial Cable (Erdung der Außenabschirmung bei Koaxialkabeln) der NEC-Vorschriften (National Electrical Code) geerdet sein. • Die Abschirmung des Koaxialkabels sollte mit der Erdung des * Das von Ihnen gekaufte Produkt enthält diese Funktion evtl. nicht.
Wenn Sie den Bildschirm im Hochformat verwenden, sollte Es wird dringend empfohlen, die korrekte Anbringung von einer der Bildschirm im Uhrzeigersinn gedreht werden, so dass die erfahrenen, von NEC autorisierten Servicekraft vornehmen zu linke Seite zur oberen Seite wird und die LED-Leuchtanzeige lassen. Bei Nichteinhaltung der NEC-Standard- sich am unteren Rand befindet.
Monitor beschädigen kann. den LCD-Monitor mit einer ausreichend stabilen Kette oder Wenn Sie Montagezubehör verwenden, das nicht NEC- einem Seil an einer Wand, die bzw. das dem Gewicht des konform und -geprüft ist, muss es mit der VESA- Monitors standhält, damit der Monitor nicht herunterfällt.
Die Teile und ihre Funktionen Bedienfeld Netzschalter Taste EXIT Schaltet den Monitor ein bzw. aus. Vgl. Seite 16. Aktiviert das OSD-Menü, wenn es deaktiviert ist. Dient als Taste EXIT, mit der Sie bei Verwendung des Taste MUTE OSD-Menüs zum vorherigen Menü zurückkehren können. Schaltet die Stummschaltung ein bzw.
Anschlüsse Eingang Ausgang Eingang Ausgang R, Cr/Pr G, Y, VIDEO B, Cb/Pb (AUSGANG) (AUSGANG) Y Cb/Pb (AUSGANG) (AUSGANG) (AUSGANG) (AUSGANG) (EINGANG2) (EINGANG3) L (AUSGANG) R (AUSGANG) R, Cr/Pr G, Y, VIDEO B, Cb/Pb Cr/Pr (EINGANG) (EINGANG) (EINGANG2) (EINGANG3) (EINGANG) (EINGANG) (EINGANG) Hauptnetzschalter RGB/HV OUT (BNC)
Seite 11
LAN-Port (RJ-45) LAN-Verbindung. Siehe Seite 31. REMOTE IN/OUT (FERNB EING./AUSG.) Verwenden Sie die optionale kabelgebundene Fernbedienung, indem Sie sie an Ihren Monitor anschließen. HINWEIS: Wenn Sie „Remote IN/OUT“ verwenden, sollte die Einstellung IR-STEUERUNG im OSD-Menü auf NORMAL gesetzt sein. Kensington-Schloss Sicherheit und Diebstahlschutz.
Fernbedienung Taste SEITENVERHÄLTNIS Dient zur Auswahl des Seitenverhältnisses: [FULL], [NORMAL], [WIDE] und [ZOOM]. Siehe Seite 17. Taste SOUND Künstlicher Surroundklang. ZEHNERTASTATUR Drücken Sie diese Tasten, um Kennwörter festzulegen und zu ändern, den Kanal zu wechseln und die FERNBEDIENUNGS-ID einzustellen. Taste ENT* Taste DISPLAY Schaltet die OSD-Information ein/aus.
Reichweite der Fernbedienung Taste PIP (Picture in Picture, Bild im Bild) Taste ON/OFF: Schaltet zwischen BIB, POP, Parallelmod. Richten Sie die Vorderseite der Fernbedienung bei der (Seitenverh.) und Parallelmodus (voll) um. Siehe Seite 22. Tastenbenutzung auf den Fernbedienungssensor des LCD- Taste INPUT: Dient zur Auswahl des „Bild-im-Bild“- Monitors.
Einrichtung 1. Wählen Sie den Installationsort NEC empfiehlt die Verwendung folgender Batterien: • Legen Sie Mignon-Batterien (Größe AA) so ein, dass die VORSICHT: Die Installation des LCD-Monitors muss von Plus- und Minuszeichen auf den Batterien mit den einem qualifizierten Techniker durchgeführt entsprechenden Markierungen im Batteriefach werden.
5. Bringen Sie die Kabelabdeckung an • Verwenden Sie sechs der M4-Schrauben (im Lieferumfang enthalten), um die Kabelabdeckung anzubringen. 6. Schalten Sie die Stromversorgung aller angeschlossenen externen Geräte ein Wenn die Geräte an einen Computer angeschlossen sind, schalten Sie zuerst den Computer ein. 7.
Anschließen von Geräten HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann. HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem Widerstand verringert die Lautstärke.
Anschluss eines Computers Wenn Sie Ihren Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Bei einigen Videokarten mit einem Pixeltakt über 162 MHz wird das Bild möglicherweise nicht richtig angezeigt. Ihr LCD-Monitor zeigt ein scharfes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst. <Typisches werkseitig voreingestelltes Signaltiming>...
Grundlegende Bedienung Stromversorgung EIN und AUS Wenn der LCD-Monitor eingeschaltet ist, leuchtet die Betriebsanzeige grün. In ausgeschaltetem Zustand leuchtet sie rot oder gelb. HINWEIS: Der Hauptnetzschalter muss zum Einschalten des Monitors entweder mithilfe der Fernbedienung oder dem Netzschalter auf der Vorderseite des LCD-Monitors auf EIN gestellt werden. Hauptnetzschalter Netzschalter Verwenden der Fernbedienung...
OSD-Informationen Das Informations-OSD bietet folgende Informationen: Monitor-ID, Eingangsquelle, Darstellungsgröße usw. Drücken Sie auf der Fernbedienung die Taste DISPLAY, um das Informations-OSD aufzurufen. ID-Nummer, die dem aktuellen Monitor zugewiesen ist* ID-Nummer, die dem über RS-232C gesteuerten Monitor zugewiesen ist* Eingangsname Audioeingangsmodus Seitenverhältnis des Bildes Informationen über das Eingangssignal Informationen über das Teilbild...
OSD-Steuerungen (On-Screen-Display) Hinweis: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole Hauptmenüeintrag Schieberegler zur Untermenü Einstellungsanpassung THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select Goto Adjustment Return Close Tastenbeschreibung Taste AUF oder AB SET drücken.
Teile des Bilds ab. (S-KURVE) DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert. PROGRAMMIERBAR Mit Hilfe optionaler NEC-Software kann eine programmierbare Gammakurve geladen werden. FILMEINSTELLUNGEN RAUSCHMINDERUNG Passt den Grad der Rauschminderung an. Drücken Sie + oder -, um die Einstellung anzupassen.
HORIZONTALE AUFLÖSUNG Passt die Bildbreite an. Nur VGA- und RGB/HV-Eingänge VERTIKALE AUFLÖSUNG Passt die Bildhöhe an. Nur VGA- und RGB/HV-Eingänge EINGANGSAUFLÖSUNG Sollte ein Problem mit der Signalerkennung bestehen, bewirkt diese Funktion, dass der Monitor das AUTOM. Signal mit der gewünschten Auflösung anzeigt. Falls erforderlich, führen Sie nach der Auswahl AUTOM. Nur VGA- und RGB/HV-Eingänge EINRICHTUNG aus.
ZEIT Stellt die Uhrzeit für die Echtzeituhr ein. ZEITUMSTELL. Aktiviert oder deaktiviert die Umstellung auf Sommerzeit. ZEITPLAN- Setzt die folgenden Einstellungen innerhalb des Menüs ZEITPLAN auf die Werkseinstellungen zurück. RÜCKSETZUNG ABSCHALT-TIMER, ZEITPLAN-EINSTELLUNGEN. BILD IM BILD BIB-MODUS BEIBEHALTEN Nach dem Abschalten bleibt der Monitor in den Modi BIB und TEXT-TICKER. Wird der Monitor wieder eingeschaltet, erscheint die Anzeige als BIB und TEXT-TICKER, ohne dass Sie den OSD öffnen müssen.
INFORMATIONS OSD Hiermit wird festgelegt, ob das INFORMATIONS OSD angezeigt wird oder nicht. Das INFORMATIONS EIN, 3 Sek. OSD wird angezeigt, wenn sich das Eingabesignal oder die Eingabequelle ändert. Das INFORMATIONS OSD wird außerdem eine Warnung ausgeben, wenn kein Signal vorhanden ist oder das Signal außerhalb des zulässigen Bereichs liegt.
LAN-EINSTELLUNG Wenn Sie diese Funktion verwenden, sollte LAN als EXTERNE STEUERUNG ausgewählt sein. HINWEIS: Wenn Sie die LAN-Einstellung ändern, schalten Sie den Monitor aus und anschließend wieder ein. Nach dem Einschalten des Monitors müssen Sie einige Sekunden warten, bis die LAN-EINSTELLUNG übernommen wurde.
ERWEITERTE EINSTELLUNGEN EINGANGSSIGNALERKENNUNG Hier wird die Methode der Eingangssignalerkennung bei mehr als zwei angeschlossenen ERSTES Eingabegeräten festgelegt. SIGNAL Alle Eingänge außer TV* KEINE Der Monitor sucht nicht nach den anderen Videoeingängen. ERSTES SIGNAL Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal.
Seite 28
FARBSYSTEM Das ausgewählte Farbsystem hängt vom Videoformat des Eingangssignals ab. AUTOM. Nur Eingänge VIDEO1, VIDEO2, S-VIDEO AUTOM. Wählt das Farbsystem automatisch dem Eingangssignal entsprechend aus. NTSC SECAM 4.43 NTSC PAL-60 SCAN-MODUS Einige Videoformate erfordern möglicherweise einen anderen Scan-Modus, damit das Bild in der besten OVER-SCAN Qualität angezeigt wird.
Seite 29
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
Fernbedienungsfunktion FERNBEDIENUNGS-ID-FUNKTION Monitor ID:1 Monitor ID:2 Monitor ID:3 FERNBEDIENUNGS- ID Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS-ID- Fernbedienung Fernbedienung Fernbedienung Modus bis zu 100 einzelne MultiSync-Monitore steuern. Der FERNBEDIENUNGS-ID- funktioniert funktioniert funktioniert Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren.
Seite 31
2. Stellen Sie die Monitor-ID und den IR-Steuerungsmodus ein. Damit die Bedienung einwandfrei funktioniert, sollte die Monitor-ID im OSD-Menü jedes Monitors in der Kette eingestellt werden. Die Monitor-ID kann im OSD im Menü „MEHRFACHANZEIGE“ eingestellt werden. Die Monitor-ID-Nummer kann zwischen 1 und 100 eingestellt werden.
Steuern des LCD-Monitors mittels RS-232C-Steuerung Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen. HINWEIS: Wenn Sie diese Funktion verwenden, sollte RS-232C als EXTERNE STEUERUNG ausgewählt werden (Siehe Seite 23). Folgende Funktionen können vom Computer aus gesteuert werden: •...
Steuern des LCD-Monitors mittels LAN-Steuerung Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail- Einstellungen mithilfe einer HTTP-Serverfunktion. HINWEIS: Wenn Sie diese Funktion verwenden, sollte LAN als EXTERNE STEUERUNG ausgewählt werden (Siehe Seite 23). Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen.
Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von http://pd.nec.co.jp/index.html als Adresse oder in der URL-Eingabespalte.
Alarm-E-Mail-Einstellung http://<die IP-Adresse des Monitors>/lanconfig.html Mithilfe dieser Option wird Ihr Computer über die kabelgebundene LAN-Verbindung per E-Mail über Fehlermeldungen benachrichtigt. Wenn ein Fehler bei dem Monitor auftritt, wird eine Benachrichtigung über die Fehlermeldung gesandt. Alert Mail Wählen Sie [FREIGEGEBEN], um die Funktion für Warnungs-E-Mails zu aktivieren. (Alarm-E-Mail) Wählen Sie [GESPERRT], um die Funktion für Warnungs-E-Mails zu deaktivieren.
VESA-Standard (FDMIv1) Montageadapter: Der LCD-Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMIv1) entspricht. NEC empfiehlt die Verwendung eines Montageadapters, der dem TÜV-GS und/oder dem UL1678-Standard für Nordamerika entspricht. DVI-D: Die rein digitale Komponente der von der Digital Display Working Group (DDWG) definierten DVI-Schnittstelle für digitale Verbindungen zwischen Computern und Anzeigegeräten.
Bildschatten verschwindet. Fernbedienung ist nicht möglich • Prüfen Sie die Batterien der Fernbedienung. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung • Prüfen Sie, ob die Batterien richtig eingelegt sind. von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn •...
Pinbelegung 1) RS-232C Eingang/Ausgang Pin-Nr. Bezeichnung D-SUB 9-polig an 7 und 8 angeschlossen an 6 angeschlossen an 4 angeschlossen an 1 und 8 angeschlossen an 1 und 7 angeschlossen Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. 2) REMOTE IN 3) REMOTE OUT Deutsch-40...
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und...
