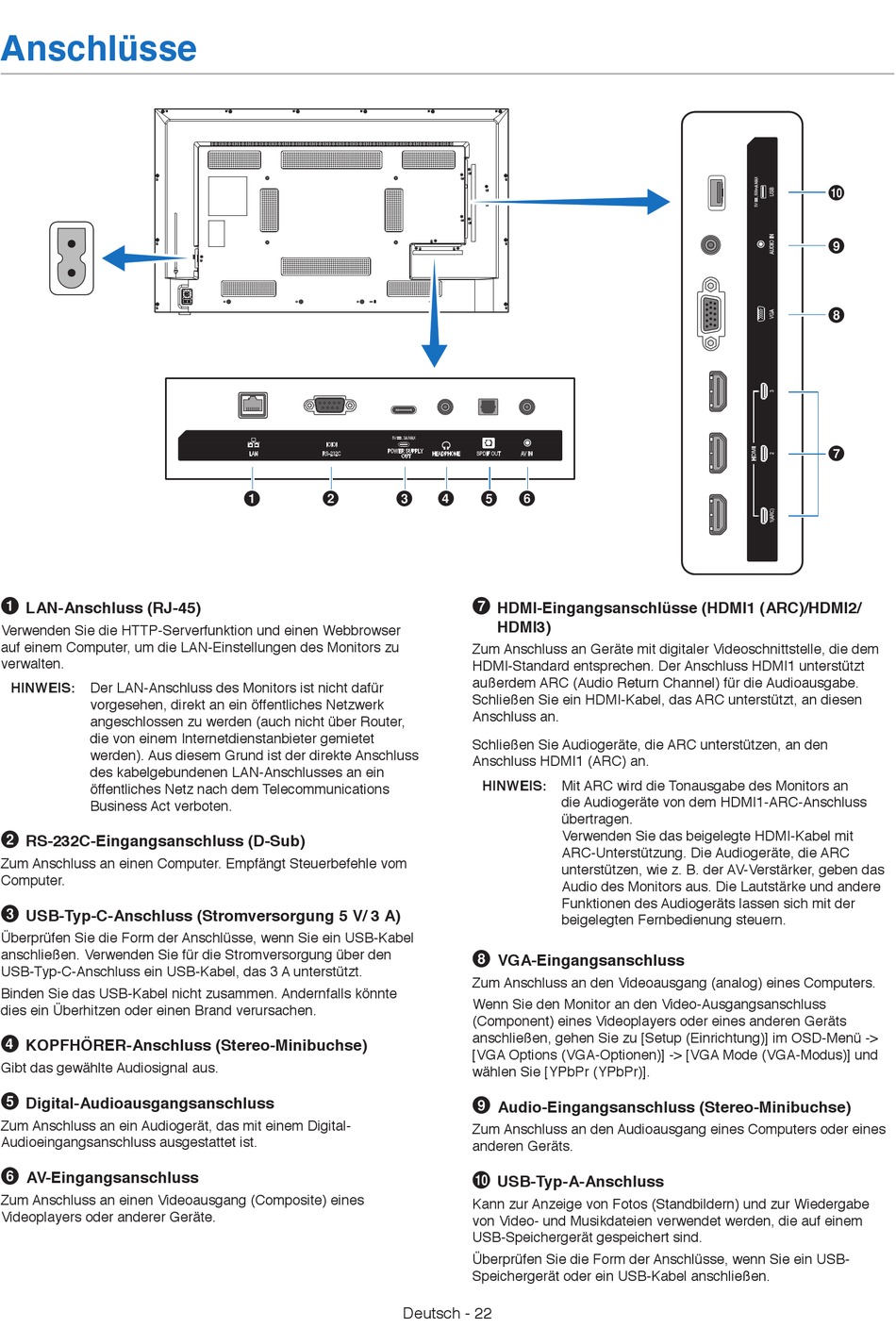

Anschlüsse
LAN-Anschluss (RJ-45)
1
Verwenden Sie die HTTP-Serverfunktion und einen Webbrowser
auf einem Computer, um die LAN-Einstellungen des Monitors zu
verwalten.
HINWEIS:
Der LAN-Anschluss des Monitors ist nicht dafür
vorgesehen, direkt an ein öffentliches Netzwerk
angeschlossen zu werden (auch nicht über Router,
die von einem Internetdienstanbieter gemietet
werden). Aus diesem Grund ist der direkte Anschluss
des kabelgebundenen LAN-Anschlusses an ein
öffentliches Netz nach dem Telecommunications
Business Act verboten.
RS-232C-Eingangsanschluss (D-Sub)
2
Zum Anschluss an einen Computer. Empfängt Steuerbefehle vom
Computer.
USB-Typ-C-Anschluss (Stromversorgung 5 V/ 3 A)
3
Überprüfen Sie die Form der Anschlüsse, wenn Sie ein USB-Kabel
anschließen. Verwenden Sie für die Stromversorgung über den
USB-Typ-C-Anschluss ein USB-Kabel, das 3 A unterstützt.
Binden Sie das USB-Kabel nicht zusammen. Andernfalls könnte
dies ein Überhitzen oder einen Brand verursachen.
KOPFHÖRER-Anschluss (Stereo-Minibuchse)
4
Gibt das gewählte Audiosignal aus.
Digital-Audioausgangsanschluss
5
Zum Anschluss an ein Audiogerät, das mit einem Digital-
Audioeingangsanschluss ausgestattet ist.
AV-Eingangsanschluss
6
Zum Anschluss an einen Videoausgang (Composite) eines
Videoplayers oder anderer Geräte.
1
2
3
Deutsch - 22
4
5
6
HDMI-Eingangsanschlüsse (HDMI1 (ARC)/HDMI2/
7
HDMI3)
Zum Anschluss an Geräte mit digitaler Videoschnittstelle, die dem
HDMI-Standard entsprechen. Der Anschluss HDMI1 unterstützt
außerdem ARC (Audio Return Channel) für die Audioausgabe.
Schließen Sie ein HDMI-Kabel, das ARC unterstützt, an diesen
Anschluss an.
Schließen Sie Audiogeräte, die ARC unterstützen, an den
Anschluss HDMI1 (ARC) an.
HINWEIS:
Mit ARC wird die Tonausgabe des Monitors an
die Audiogeräte von dem HDMI1-ARC-Anschluss
übertragen.
Verwenden Sie das beigelegte HDMI-Kabel mit
ARC-Unterstützung. Die Audiogeräte, die ARC
unterstützen, wie z. B. der AV-Verstärker, geben das
Audio des Monitors aus. Die Lautstärke und andere
Funktionen des Audiogeräts lassen sich mit der
beigelegten Fernbedienung steuern.
VGA-Eingangsanschluss
8
Zum Anschluss an den Videoausgang (analog) eines Computers.
Wenn Sie den Monitor an den Video-Ausgangsanschluss
(Component) eines Videoplayers oder eines anderen Geräts
anschließen, gehen Sie zu [Setup (Einrichtung)] im OSD-Menü ->
[VGA Options (VGA-Optionen)] -> [VGA Mode (VGA-Modus)] und
wählen Sie [YPbPr (YPbPr)].
Audio-Eingangsanschluss (Stereo-Minibuchse)
9
Zum Anschluss an den Audioausgang eines Computers oder eines
anderen Geräts.
USB-Typ-A-Anschluss
0
Kann zur Anzeige von Fotos (Standbildern) und zur Wiedergabe
von Video- und Musikdateien verwendet werden, die auf einem
USB-Speichergerät gespeichert sind.
Überprüfen Sie die Form der Anschlüsse, wenn Sie ein USB-
Speichergerät oder ein USB-Kabel anschließen.
0
9
8
7
