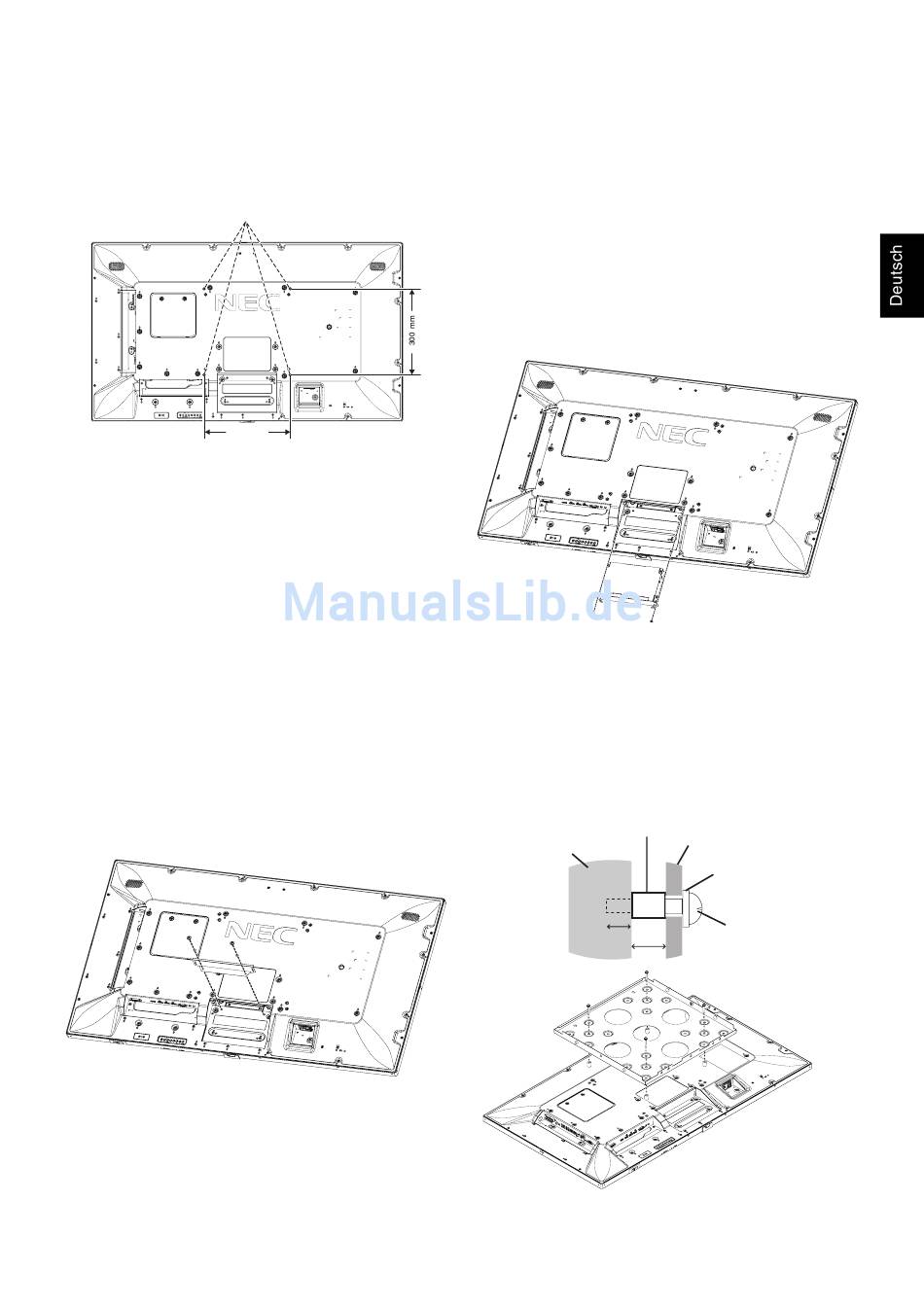

Anbringen von Montagezubehör
Der Monitor ist zur Verwendung mit dem VESA-
Montagesystem konzipiert.
1. Montagezubehör anbringen
Achten Sie darauf, dass Sie den Monitor beim Anbringen des
Zubehörs nicht kippen.
VESA-Montageadapter (M6)
300 mm
Montagezubehör kann an den Monitor angebracht werden,
wenn dieser mit der Vorderseite nach unten liegt. Um
Schaden an der Vorderseite zu verhindern, legen Sie die
Schutzfolie auf den Tisch unter den LCD-Monitor. Der LCD-
Monitor war zuvor in der Schutzfolie originalverpackt. Stellen
Sie sicher, dass sich nichts auf dem Tisch befi ndet, was den
Monitor beschädigen kann.
Wenn Sie Montagezubehör verwenden, das nicht NEC-
konform und -geprüft ist, muss es mit dem VESA-Standard
Flat Display Mounting Interface (FDMI) konform sein.
HINWEIS:
Stellen Sie den Monitor vor der Installation auf
einer ebenen Fläche mit ausreichend Platz auf.
2. Verwendung der Zusatzplatine
1. Schalten Sie den Hauptschalter aus.
2. Legen Sie den Monitor mit der Vorderseite nach unten auf
die Schutzfolie.
HINWEIS: Legen Sie den Monitor auf einer ebenen Fläche
mit ausreichend Platz ab.
3. Entfernen Sie die Abdeckung des Steckplatzes, indem Sie
die Schrauben lösen (Abbildung 1).
Abbildung 1
4. Setzen Sie die Zusatzplatine in den Monitor ein, und
fi xieren Sie sie mit den herausgedrehten Schrauben
(Abbildung 2).
HINWEIS:
Bitte wenden Sie sich für die verfügbaren
Zusatzplatinen an Ihren Händler.
Wenden Sie keine Gewalt an, um die
Zusatzplatine an ihren Platz zu drücken, bevor
Sie diese mit Schrauben fi xieren.
Achten Sie darauf, dass die Karte richtig herum
in den Steckplatz eingesteckt wird.
VORSICHT: Vergewissern Sie sich, dass die Zusatzplatine
mit den vorher herausgedrehten Schrauben
fi xiert ist. Falls die Zusatzplatine herunterfällt,
kann dies zu Verletzungen führen.
(Empfohlenes Anzugsdrehmoment: 139–189 N•cm).
3. Verwendung der Wandmontageadapter
Wenn die Halterung die Lüftungsbohrungen blockiert,
verwenden Sie die im Lieferumfang enthaltenen
Wandmontageadapter (Durchmesser 14 mm) und
-schrauben. Falls die Adapterschrauben zu lang sind,
verwenden Sie Unterlegscheiben, um die Einschraubtiefe
zu reduzieren. Im Lieferumfang sind keine Unterlegscheiben
enthalten.
Wandmontageadapter (Durchmesser 14 mm)
Gerät
Die abgebildeten Montagelösungen sind in einigen Ländern
möglicherweise nicht verfügbar.
Deutsch-7
Abbildung 2
Tragebügel
Unterlegscheibe
Schraube für
10-12 mm
Wandmontageadapter
18 mm
