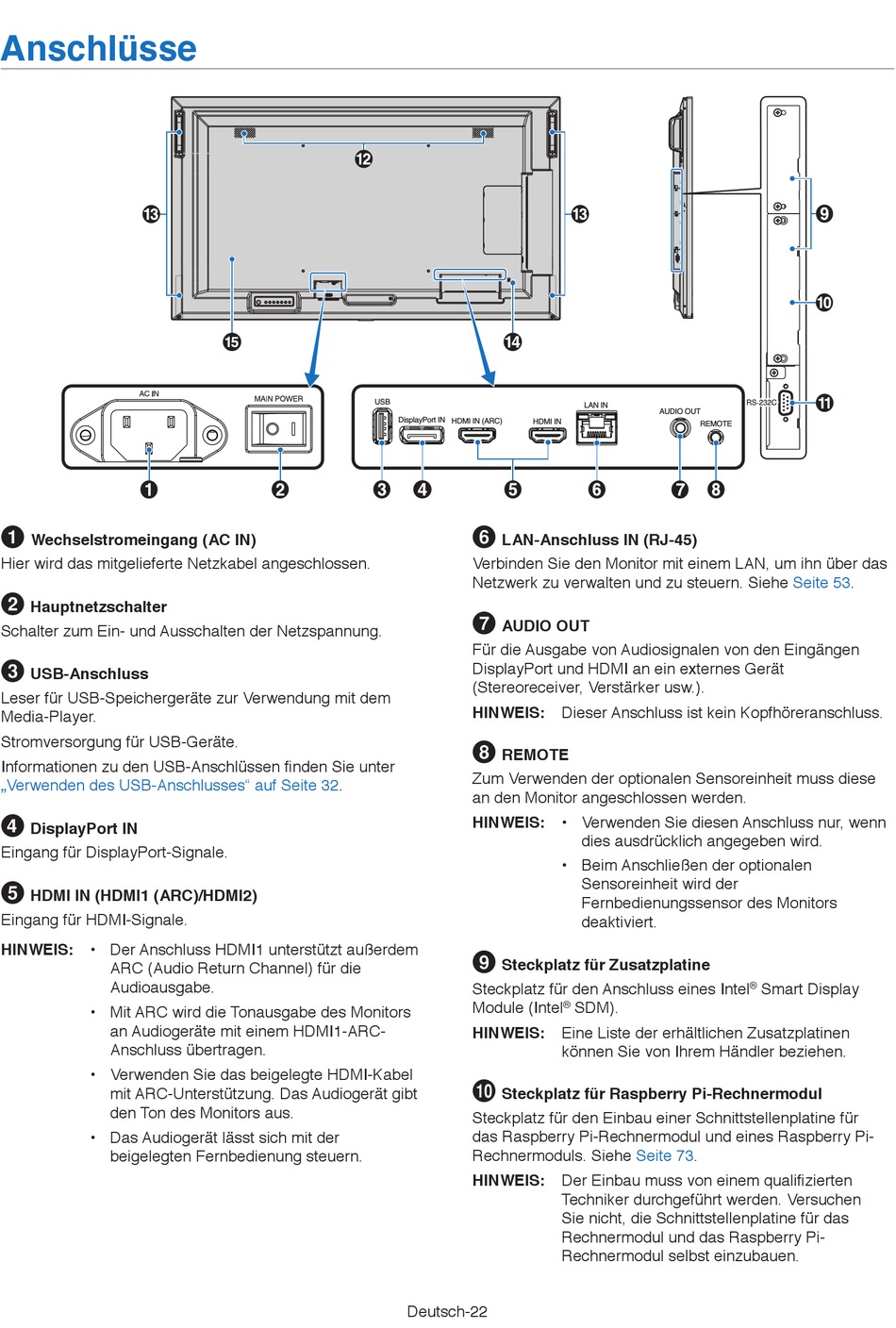

Anschlüsse
1
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
2
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
3
USB-Anschluss
Leser für USB-Speichergeräte zur Verwendung mit dem
Media-Player.
Stromversorgung für USB-Geräte.
Informationen zu den USB-Anschlüssen finden Sie unter
„Verwenden des USB-Anschlusses" auf Seite
4
DisplayPort IN
Eingang für DisplayPort-Signale.
5
HDMI IN (HDMI1 (ARC)/HDMI2)
Eingang für HDMI-Signale.
HINWEIS:
• Der Anschluss HDMI1 unterstützt außerdem
ARC (Audio Return Channel) für die
Audioausgabe.
• Mit ARC wird die Tonausgabe des Monitors
an Audiogeräte mit einem HDMI1-ARC-
Anschluss übertragen.
• Verwenden Sie das beigelegte HDMI-Kabel
mit ARC-Unterstützung. Das Audiogerät gibt
den Ton des Monitors aus.
• Das Audiogerät lässt sich mit der
beigelegten Fernbedienung steuern.
HDMI
32.
USB
DisplayPort IN
HDMI IN (ARC)
HDMI IN
6
LAN-Anschluss IN (RJ-45)
Verbinden Sie den Monitor mit einem LAN, um ihn über das
Netzwerk zu verwalten und zu steuern. Siehe
7
AUDIO OUT
Für die Ausgabe von Audiosignalen von den Eingängen
DisplayPort und HDMI an ein externes Gerät
(Stereoreceiver, Verstärker usw.).
HINWEIS:
8
REMOTE
Zum Verwenden der optionalen Sensoreinheit muss diese
an den Monitor angeschlossen werden.
HINWEIS:
9
Steckplatz für Zusatzplatine
Steckplatz für den Anschluss eines Intel
Module (Intel
HINWEIS:
0
Steckplatz für Raspberry Pi-Rechnermodul
Steckplatz für den Einbau einer Schnittstellenplatine für
das Raspberry Pi-Rechnermodul und eines Raspberry Pi-
Rechnermoduls. Siehe
HINWEIS:
Deutsch-22
LAN IN
AUDIO OUT
REMOTE
Dieser Anschluss ist kein Kopfhöreranschluss.
• Verwenden Sie diesen Anschluss nur, wenn
dies ausdrücklich angegeben wird.
• Beim Anschließen der optionalen
Sensoreinheit wird der
Fernbedienungssensor des Monitors
deaktiviert.
SDM).
®
Eine Liste der erhältlichen Zusatzplatinen
können Sie von Ihrem Händler beziehen.
Seite
73.
Der Einbau muss von einem qualifizierten
Techniker durchgeführt werden. Versuchen
Sie nicht, die Schnittstellenplatine für das
Rechnermodul und das Raspberry Pi-
Rechnermodul selbst einzubauen.
Seite
53.
Smart Display
®
