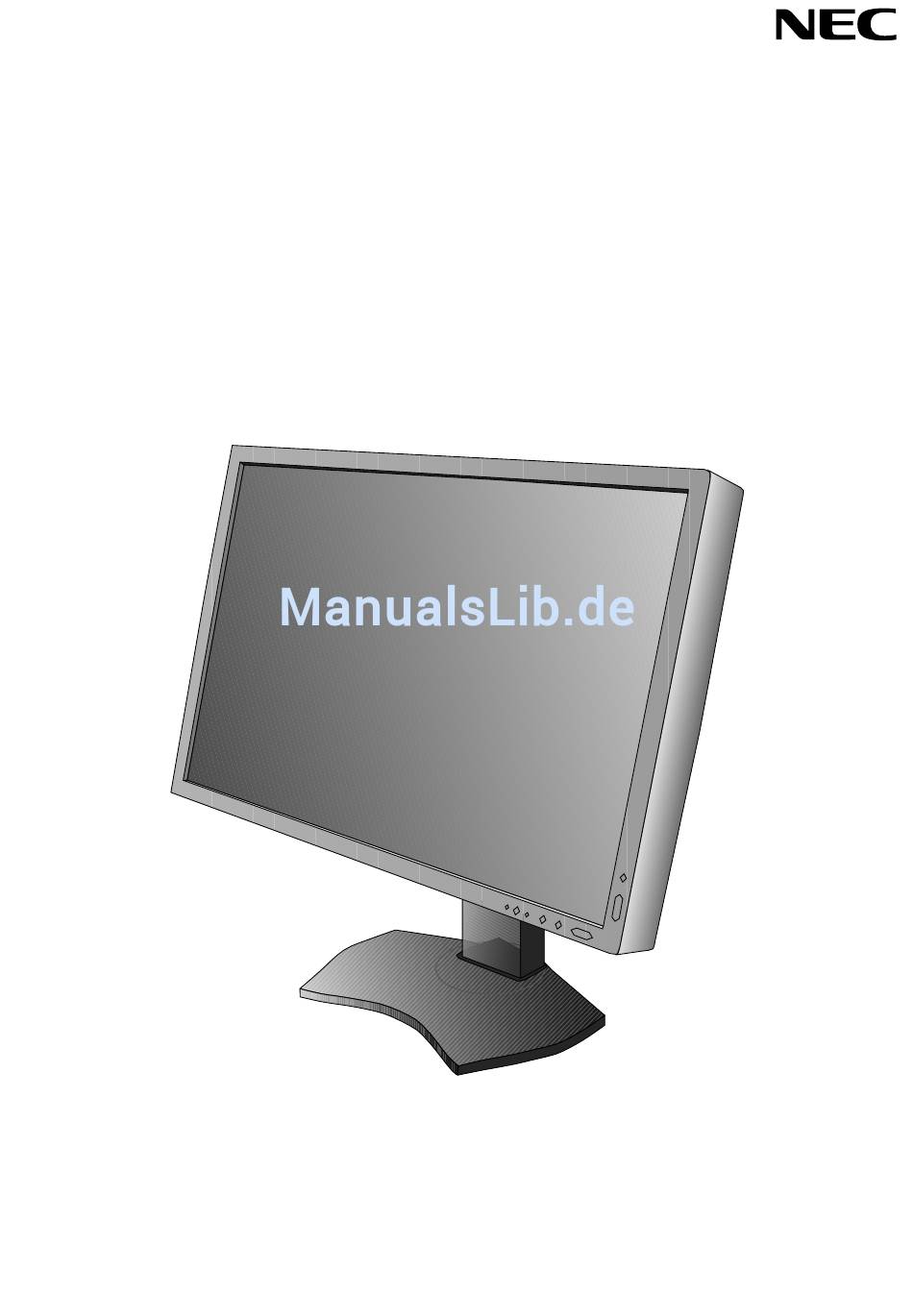

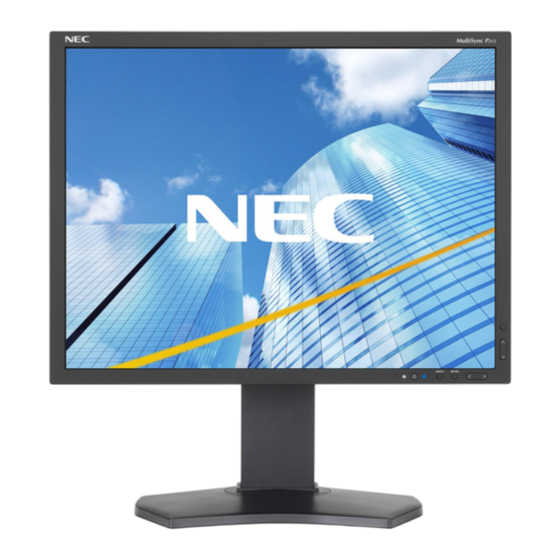

- Seite 1 Desktop-Monitor MultiSync P212 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ......................Deutsch-2 Einsatzempfehlungen ........................Deutsch-3 Produktmerkmale und -funktionen ....................Deutsch-5 Inhalt der Verpackung ........................Deutsch-5 Kurzanleitung ..........................Deutsch-6 Bedienelemente ...........................Deutsch-11 Verwenden der Funktion BILDMODUS ..................Deutsch-17 Erweitertes OSD ...........................Deutsch-18 Technische Daten .........................Deutsch-26 Merkmale und Funktionen ......................Deutsch-27 Fehlerbehebung ...........................Deutsch-28 Verwendung der Funktion „Autom. Helligkeit“ ................Deutsch-30 Informationen des Herstellers zu Recycling und Energieverbrauch ..........Deutsch-31... - Seite 3 HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.
-
Seite 4: Registrierungsinformationen
Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Beim Betrieb müssen die beiden folgenden Bedingungen erfüllt sein. (1) Das Gerät darf keine unerwünschten Störungen aussenden. (2) Das Gerät muss empfangene Störungen aufnehmen können, auch wenn diese Funktionsstörungen verursachen. Verantwortlich in den USA: NEC Display Solutions of America, Inc. Adresse: 500 Park Boulevard, Suite 1100... -
Seite 5: Einsatzempfehlungen
Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 6 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befi...
-
Seite 7: Produktmerkmale Und -Funktionen
Profi len, Druckeremulation) (siehe Seite 17). • Geringer Stromverbrauch im ECO-MODUS (siehe Seite 12). • Kleine Stellfl äche. Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel •... -
Seite 8: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen: HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen“ (Seite 3) zu lesen. 1. Schalten Sie Ihren Computer aus. 2. Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem System (Abbildung A.1). - Seite 9 3. Die Höheneinstellung ist durch eine Taste gesperrt. Legen Sie Ihre Hand auf die Oberseite des Monitors, und drücken Sie den Bildschirm in die niedrigste Position. Schieben Sie die Sperrtaste, um den Standfuß zu entriegeln und das Oberteil des Monitors anzuheben (Abbildung B.1). HINWEIS: Seien Sie beim Entriegeln des Monitorfußes vorsichtig.
-
Seite 10: Heben Und Senken Des Bildschirms
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden. Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3). 6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken können. - Seite 11 Bildschirmdrehung Vor dem Drehen muss der Bildschirm in die höchste Position gehoben und geneigt werden, damit er nicht gegen den Tisch stößt und Sie sich nicht die Finger einklemmen. Ziehen Sie alle Kabel ab. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1). Sie können den Bildschirm nun drehen, indem Sie den Monitor mit beiden Händen an den Seiten fassen und im Uhrzeigersinn aus dem Quer- in das Hochformat bzw.
-
Seite 12: Installation Auf Einem Tragarm
Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So bereiten Sie den Monitor für eine alternative Montage vor: • Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung. • Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der das Gewicht des Monitors unterstützt. -
Seite 13: Bedienelemente
Bedienelemente Viele der OSD-Menüelemente sind auch in der beigelegten Software MultiProfi ler von NEC Display Solutions verfügbar. Die aktuelle MultiProfi ler-Software ist auf der Website von NEC Display Solutions erhältlich. Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Um auf das OSD-Menü... -
Seite 14: Steuerungen Für Helligkeit/Kontrast
Steuerungen für Helligkeit/Kontrast HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. HINWEIS: Bei niedrigen Einstellungen für die Helligkeit passt der Monitor automatisch den Kontrast an. Dies führt zu einem reduzierten Kontrastverhältnis. Bei hohen Einstellungen für die Helligkeit senkt der Monitor automatisch den Gleichmäßigkeitsausgleich. Dies kann zu einer reduzierten Gleichmäßigkeit führen. -
Seite 15: Farbsteuerungssysteme
OPTIMIERUNG (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen AUTOM. EINSTELLUNG und BILDBREITE kein zufriedenstellendes Bild, kann mit der Funktion OPTIMIERUNG eine entsprechende Anpassung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links. - Seite 16 Werkzeuge LAUTSTÄRKE Regelt die Lautstärke der Lautsprecher oder Kopfhörer. Um die Tonausgabe stummzuschalten, drücken Sie die Taste RESET. AUDIO EINGANG (nur HDMI- und DisplayPort-Eingang) Wählt den Eingangsanschluss für den Ton aus, HDMI oder DisplayPort. HDMI-Eingang: HDMI oder ANALOG. DisplayPort-Eingang: DP oder ANALOG. SIGNALPRIORITÄT Hier wird die Methode der Signalpriorität bei mehreren angeschlossenen Videoeingängen festgelegt.
- Seite 17 OSD ABSCHALTUNG Diese Steuerung sperrt den Zugriff auf alle Funktionen der OSD-Steuerungen. Wenn Sie im Modus OSD ABSCHALTUNG auf die OSD-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre dieser Steuerungen hinweist. Es gibt drei Arten der OSD ABSCHALTUNG: OSD ABSCHALTUNG ohne Steuerung: Um die Funktion OSD ABSCHALTUNG zu aktivieren, halten Sie die Tasten SELECT und RECHTS gleichzeitig gedrückt.
- Seite 18 Information Stellt Informationen zur aktuellen Aufl ösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Zeigt die Modell- und die Seriennummer des Monitors an. OSD-Warnung Die Menüs der OSD-Warnungen können mit der Taste EXIT ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist.
-
Seite 19: Verwenden Der Funktion Bildmodus
HINWEIS: - Wenn der ausgewählte BILDMODUS vom ICC-Farbprofi l Ihres Computers abweicht, werden die Farben möglicherweise nicht akkurat wiedergegeben. - Die von NEC Display Solutions entwickelte MultiProfi ler-Software wird nachdrücklich empfohlen, um erweiterte Farbverwaltungsfunktionen wie ICC-Profi l-Emulation und Drucker-Emulation zu erhalten. -
Seite 20: Erweitertes Osd
Erweitertes OSD Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. Es gibt zwei Möglichkeiten, auf das erweiterte Menü zuzugreifen. Methode 1: <So greifen Sie auf das erweiterte Menü zu> • Um auf das OSD-Menü zuzugreifen, drücken Sie die Taste MENU. Bewegen Sie den Cursor mithilfe der Tasten auf der Vorderseite zur Einstellung ERW. - Seite 21 GAMMA (GAMMA) Ermöglicht Ihnen, die Helligkeit der Graustufen manuell auszuwählen. Es gibt fünf Optionen: sRGB, L Star, DICOM SIM., PROGRAMMABLE und CUSTOM (sRGB, L Star, DICOM, PROGRAMMIERBAR und B-DEF). sRGB: GAMMA-Einstellung für sRGB. L Star: GAMMA-Einstellung für den Lab-Farbraum. DICOM SIM.: DICOM GSDF (Grayscale Standard Display Function) wird in der Regel für die Darstellung medizinischer Bilder verwendet.
- Seite 22 COLOR VISION EMU Zeigt eine Vorschau verschiedener typischer Sehstörungen an und eignet (FARBVISION EMU) sich, um auszuwerten, wie Personen mit derartigen Sehstörungen Farben wahrnehmen. Vier Modi stehen bei dieser Vorschau zur Verfügung: Typen P (Protanopie), D (Deuteranopie) und T (Tritanopie) emulieren Dichromatopsie und „Graustufen“...
- Seite 23 AMBIENT LIGHT COMP. Die Lumineszenzeinstellung ist abhängig von der Kompensation der (UMGEBUNGSBELEUCHTUNG Umgebungsbeleuchtung. KOMP.) Diese Einstellung wirkt sich hauptsächlich auf die Schwarzwiedergabe aus. HINWEIS: Der Umgebungslichtsensor misst die Umgebungshelligkeit, wenn das Gerät eingeschaltet ist. Dies wirkt sich auf die Einstellungen für Bild- und Farbqualität aus.
- Seite 24 H.RESOLUTION Durch Erhöhen oder Verringern des Werts wird das Bild breiter bzw. schmaler. (H.AUFLÖSUNG) Drücken Sie die Taste RECHTS, um die Breite des angezeigten Bildes zu vergrößern. Drücken Sie die Taste LINKS, um die Breite des angezeigten Bildes zu reduzieren. V.RESOLUTION Durch Erhöhen oder Verringern des Werts wird das Bild länger bzw.
- Seite 25 PROGRAMMIERUNG) angezeigt. BOOT LOGO* Das NEC-Logo wird nach dem Einschalten des Monitors kurz angezeigt. Diese Funktion kann im OSD ein- oder ausgeschaltet werden. Hinweis: Halten die Taste EXIT bei angezeigtem NEC-Logo gedrückt, wird das BOOT LOGO-Menü angezeigt. Sie können die BOOT LOGO-Einstellung ausschalten.
- Seite 26 SIGNAL INFORMATION* Die Signalinformation kann in der Bildschirmecke angezeigt werden. (SIGNALINFORMATION) Sie lautet „ON/OFF“ (EIN/AUS). RESOLUTION NOTIFIER* Bei der Auswahl von EIN wird nach 30 Sekunden eine Meldung auf dem (AUFLÖSUNGSANZEIGE) Bildschirm angezeigt, wenn der Monitor nicht auf die optimale Aufl ösung eingestellt ist.
- Seite 27 SCREEN SAVER Der SCREEN SAVER (BILDSCHIRMSCHONER) reduziert das Risiko von (BILDSCHIRMSCHONER) Bildschatten. MOTION (BEWEGUNG) (standardmäßig OFF (AUS)): Das Bild bewegt sich in regelmäßigen Abständen in alle vier Richtungen, um das Risiko von Bildschatten zu verringern. Das Timing für MOTION (BEWEGUNG) kann so eingestellt werden, dass sich das Bild in Intervallen zwischen 10 und 900 Sekunden bewegt.
-
Seite 28: Technische Daten
1280 x 1024* bei 60 Hz bis 85 Hz 1600 x 1200 bei 60 Hz bis 75 Hz (analog) 1600 x 1200 bei 60 Hz (Digital)......NEC DISPLAY SOLUTIONS nennt empfohlene 1200 x 1600 bei 60 Hz Aufl ösung für optimale Monitorleistung. -
Seite 29: Merkmale Und Funktionen
VESA-Standard-Montageadapter: Der MultiSync-Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard entspricht. Visual Controller: Eine bahnbrechende Software-Familie, entwickelt von NEC Display Solutions. Sie bietet intuitiven Zugriff auf alle Monitor-Einstellungen sowie Ferndiagnose über die Windows-Oberfl äche und basiert auf dem VESA-Standard DDC/CI. Bei Verwendung eines standardmäßigen VGA- oder DVI-Signalkabels bietet sie Einzelplatzbenutzern, aber auch im Netzwerk mittels Visual Controller... -
Seite 30: Fehlerbehebung
Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 31 Monitor-LED leuchtet nicht (weder grün, noch blau oder gelb) • Der Netzschalter muss sich in der Position EIN befi nden und das Netzkabel muss angeschlossen sein. • Erhöhen Sie die Einstellung der LED-HELLIGKEIT. Die Helligkeit des Bildes ist unzureichend • Stellen Sie sicher, dass ECO-MODUS und AUTOM.
-
Seite 32: Verwendung Der Funktion „Autom. Helligkeit
Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend hell geschaltet. Ist der Raum dunkel, wird der Monitor entsprechend dunkel geschaltet. -
Seite 33: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
