1. Schnittstelle
PROTOKOLL
BAUDRATE
DATENLÄNGE
PARITÄT
STOPPBIT
FLUSSSTEUERUNG
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert)
verwendet werden.

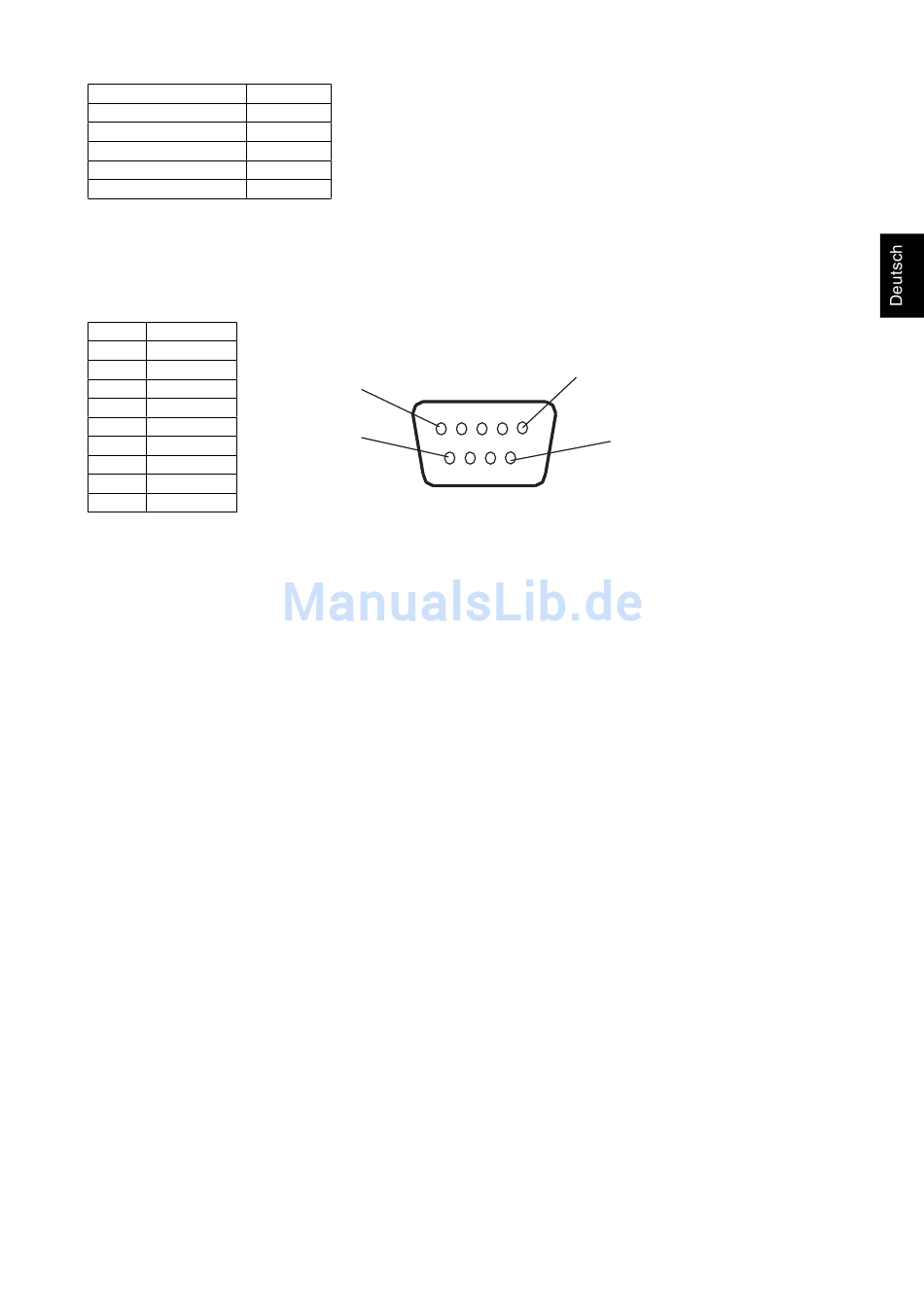

2. PINBELEGUNG
RS-232C Eingang/Ausgang
Pin-Nr. Bezeichnung
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
RS-232C
9600 [bps]
8 [Bit]
KEINE
1 [Bit]
KEINE
Mini D-SUB, 9-polig (Monitorseite)
1
6
Deutsch-49
5
9
