Führen Sie zum Anbau des Stellungsreglers an einen Schwenkantrieb die
folgenden Schritte (1 - 3) aus:
1. Adapter an Stellungsregler montieren
2
3

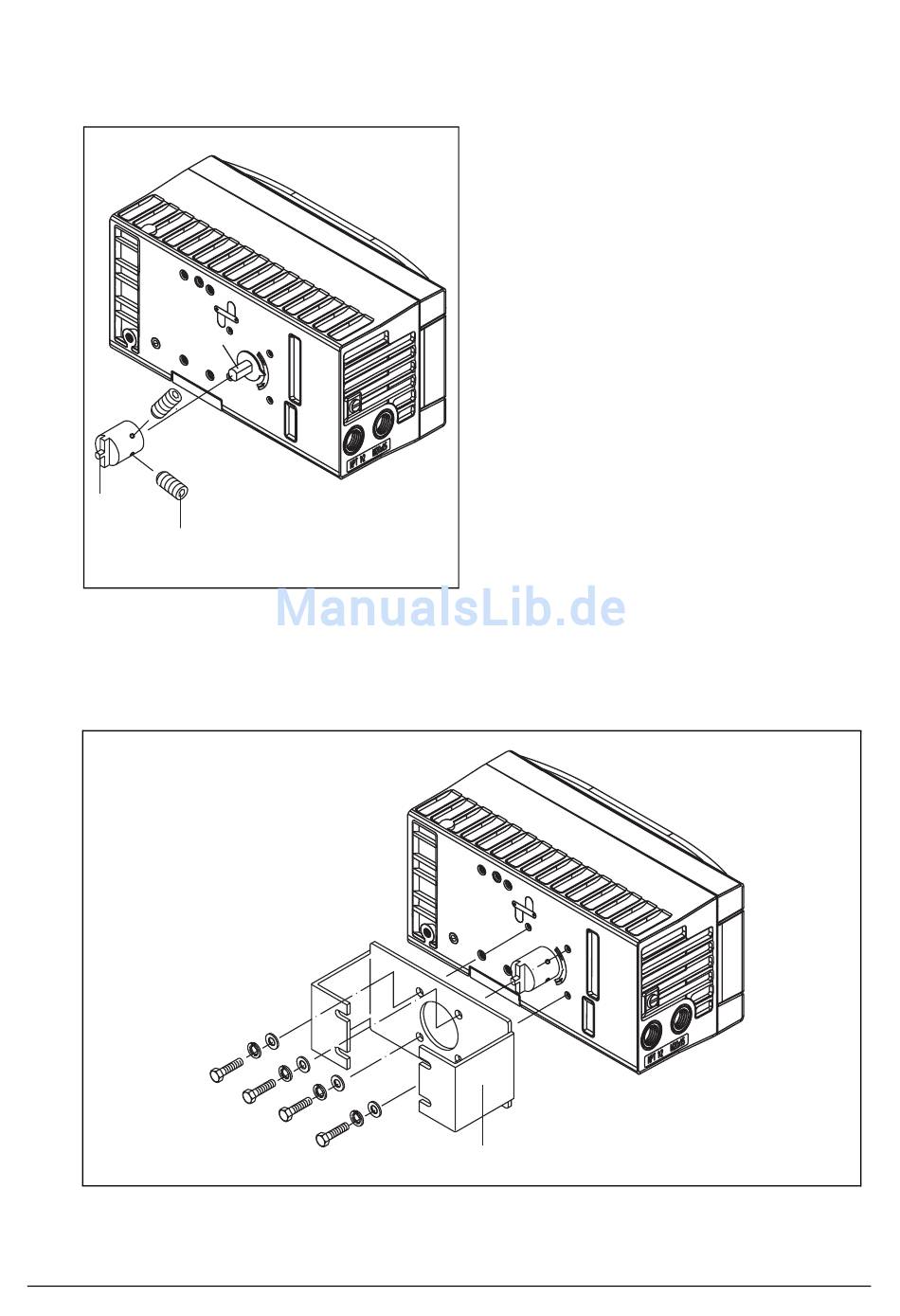

Bild 12 Adapter montieren
2. Anbaukonsole (1) an Stellungsregler anschrauben
Schrauben M6
Bild 13 Anbaukonsole an Stellungsregler anschrauben
18
1
Elektropneumatischer Stellungsregler TZIDC-200
• Anbauposition bestimmen (parallel zum
Antrieb oder um 90° versetzt).
• Drehrichtung des Antriebs (rechtsdre-
hend oder linksdrehend) ermitteln.
• Schwenkantrieb in Grundstellung fahren.
• Anhand der Anbauposition sowie der
Grundstellung und Drehrichtung des
Antriebs feststellen, in welche Stellung
die Achse (1) des Stellungsreglers von
Hand vorverstellt und in welcher Position
der Adapter (2) aufgesetzt werden muss,
damit der Stellungsregler innerhalb des
Arbeitsbereichs arbeiten kann (Pfeil auf
Geräterückseite muss sich innerhalb des
zulässigen Bereichs bewegen, siehe Bild
2 auf Seite 11).
• Achse voreinstellen.
• Adapter in der geeigneten Position auf
die Achse aufsetzen und mit Gewin-
destiften (3) fixieren; dabei muss einer
der Gewindestifte verdrehsicher auf die
Abflachung der Achse fixiert sein.
1
42/18-80 DE
