3. Hebel und Winkel am Stellungsregler montieren
5

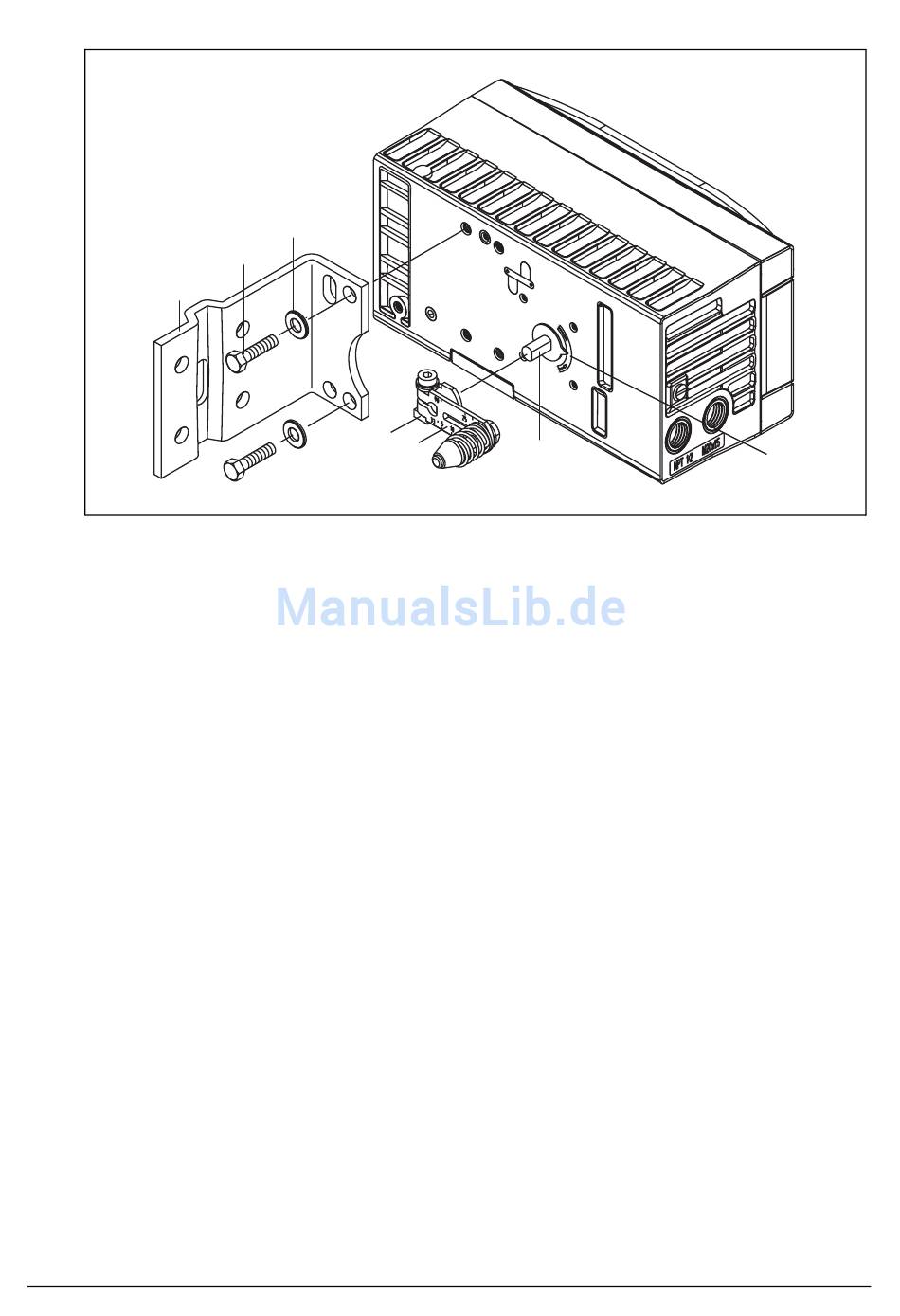

Bild 7 Hebel und Anbauwinkel am Stellungsregler montieren
• Hebel (1) auf die Achse (2) des Stellungsreglers aufsetzen (durch angeschnittene
Form der Achse nur in einer Richtung möglich).
• Anhand der Pfeilmarkierung (3) prüfen, ob der Hebel sich im Arbeitsbereich (zwi-
schen den Pfeilen) bewegt.
• Schraube (4) am Hebel handfest anziehen.
• Den vorbereiteten Stellungsregler mit noch losem Anbauwinkel (5) so an den Antrieb
halten, dass die Konusrolle des Hebels in den Bügel eintaucht, um festzustellen, wel-
che Bohrungen am Stellungsregler für den Anbauwinkel verwendet werden müssen.
• Anbauwinkel (5) mit Schrauben (6), und Unterlegscheiben (7) in den entsprechenden
Bohrungen am Gehäuse des Stellungsreglers befestigen; Schrauben möglichst
gleichmäßig anziehen, um später Linearität zu gewährleisten. Den Anbauwinkel so in
dem Langloch ausrichten, dass sich ein symmetrischer Arbeitsbereich ergibt (Hebel
bewegt sich zwischen den Pfeilen (3)).
14
7
6
4
1
Elektropneumatischer Stellungsregler TZIDC-200
2
3
