ABB TZIDC-200 Betriebsanleitung Seite 13

Führen Sie zum Anbau des Stellungsreglers an einen Linearantrieb folgende
Schritte (1 - 5) aus:
1. Bügel an Stellantrieb anbauen
1
4

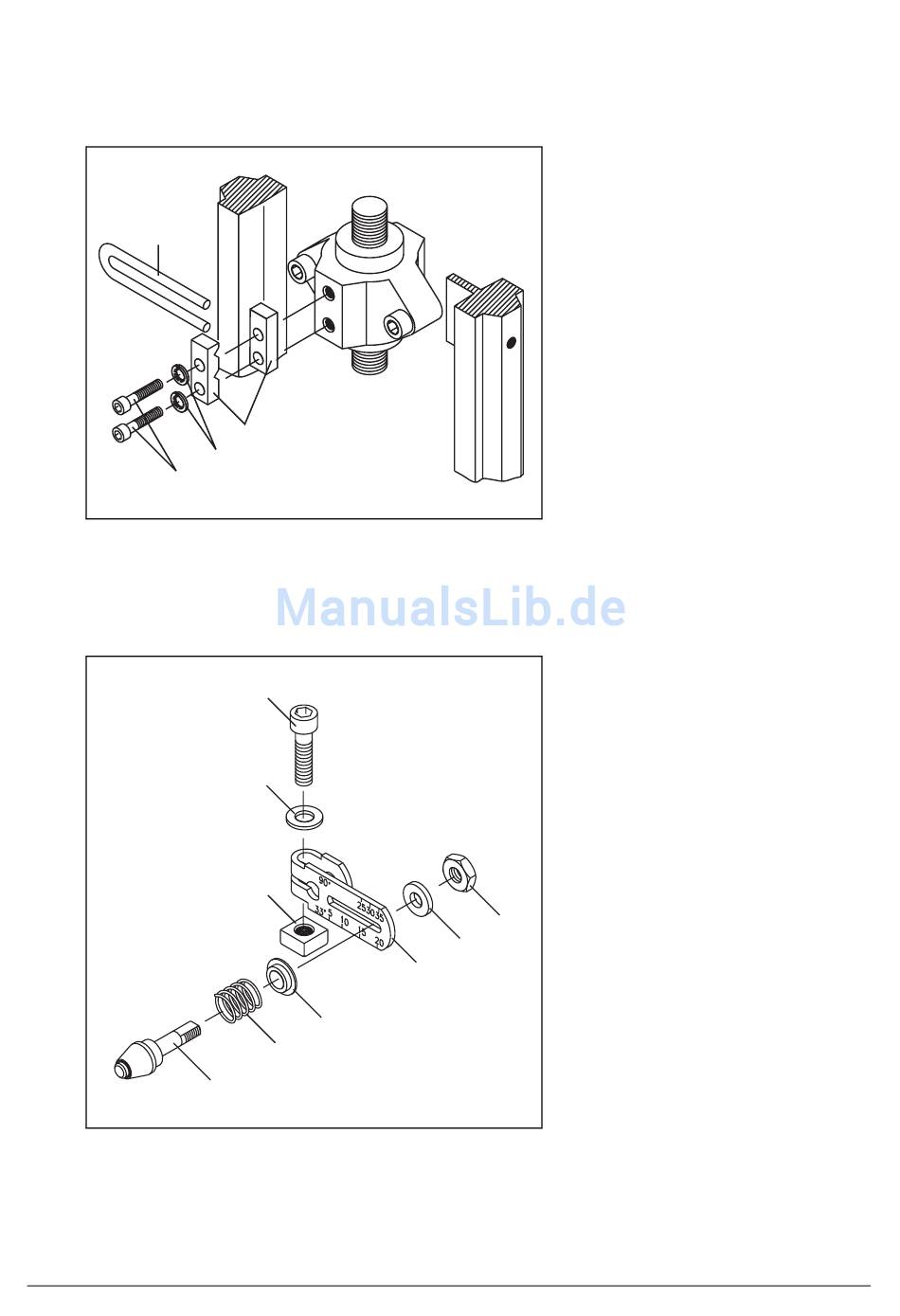

Bild 5 Bügel an Stellantrieb anbauen
2. Hebel zusammenbauen (falls nicht vormontiert)
Bild 6 Hebel zusammenbauen
42/18-80 DE
2
3
7
8
9
3
2
1
Elektropneumatischer Stellungsregler TZIDC-200
• Bügel (1) und Profilstücke (2)
mit Schrauben (4) und Feder-
ringen (3) an der Spindel des
Antriebs befestigen; Schrau-
ben handfest anziehen.
• Feder (2) auf Bolzen mit Konus-
rolle (1) aufstecken.
• Kunststoffscheibe (3) auf Bol-
zen
Feder zusammendrücken.
• Bolzen bei zusammengedrück-
ter Feder durch das Langloch
im Hebel (4) führen und in
gewünschter
Scheibe (5) und Mutter (6) am
Hebel befestigen; die Skala auf
dem Hebel gibt dabei den
6
Anlenkpunkt für den Hubbe-
5
reich an.
4
• Scheibe (8) auf Schraube (7)
aufstecken, Schraube in Hebel
einführen und mit Mutter (9)
kontern.
aufstecken und
Position
damit
mit
13
