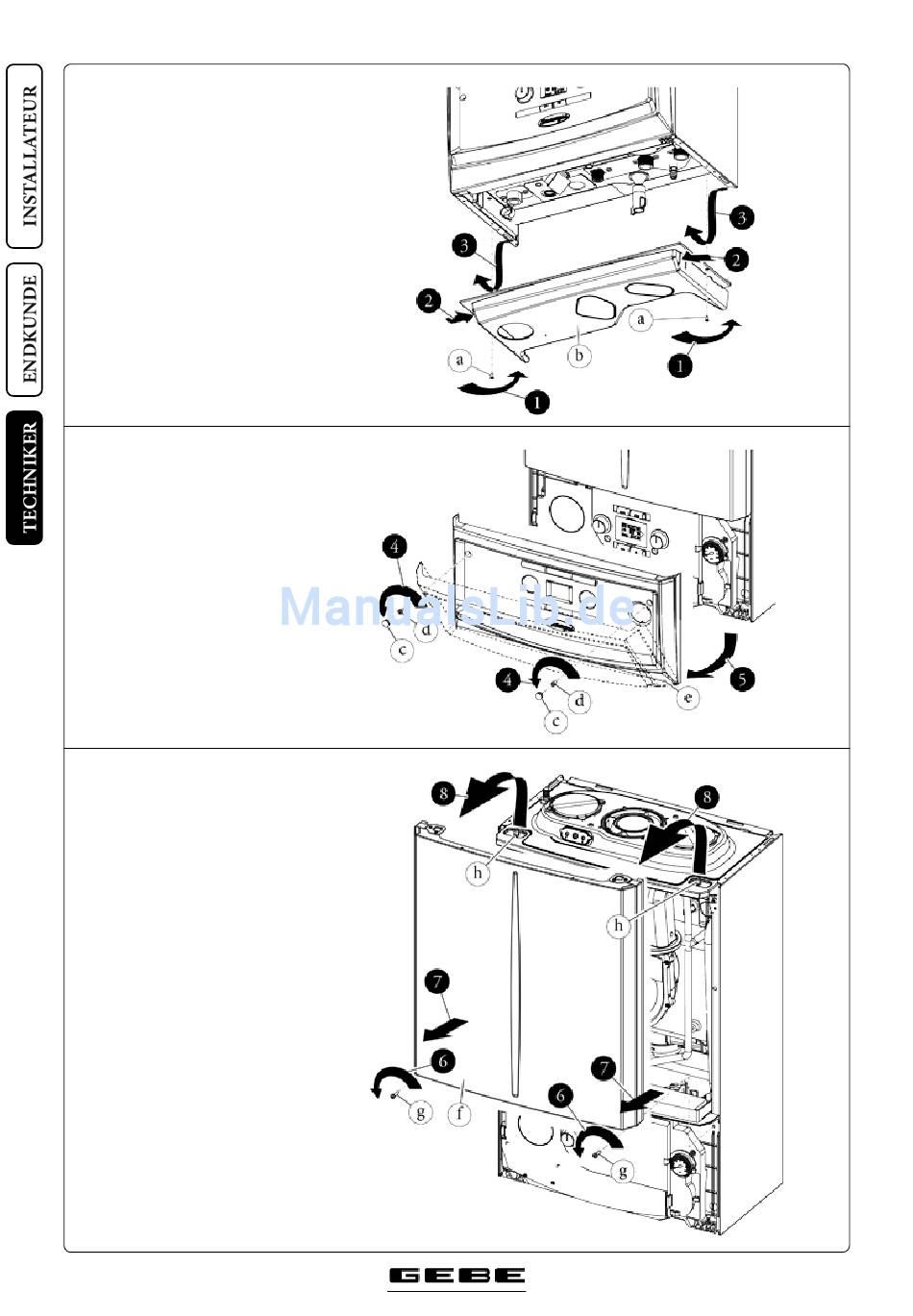

3.19 GEHÄUSE ENTFERNEN.
Zur Vereinfachung der Wartung kann das
Heizkesselgehäuse wie folgt abgenommen
werden:
• Untere Abdeckplatte (Abb. 3-15a).
1) Die beiden Schrauben abnehmen (a);
2) Die beiden Befestigungshaken nach innen
drücken (b).
3) Abdeckplatte abnehmen (b).
• Kesselpanel (Abb. 3-15b).
4) Die beiden Abdeckstoppel (c) entfernen und
die beiden Schrauben darunter (d) lösen.
5) Das Kesselpanel (e) zu sich ziehen und von der
Befestigung an der Unterkante lösen.
• Front (Fig. 3-15c).
6) Die beiden Schrauben abnehmen (g).
7) Die Front (f) vorsichtig zu sich ziehen.
8) Die Front (f) von den Befestigungsstiften (h),
indem man sie gleichzeitig nach oben und zu
sich zieht.
26
Abb. 3-15a
Abb. 3-15b
Abb. 3-15c
