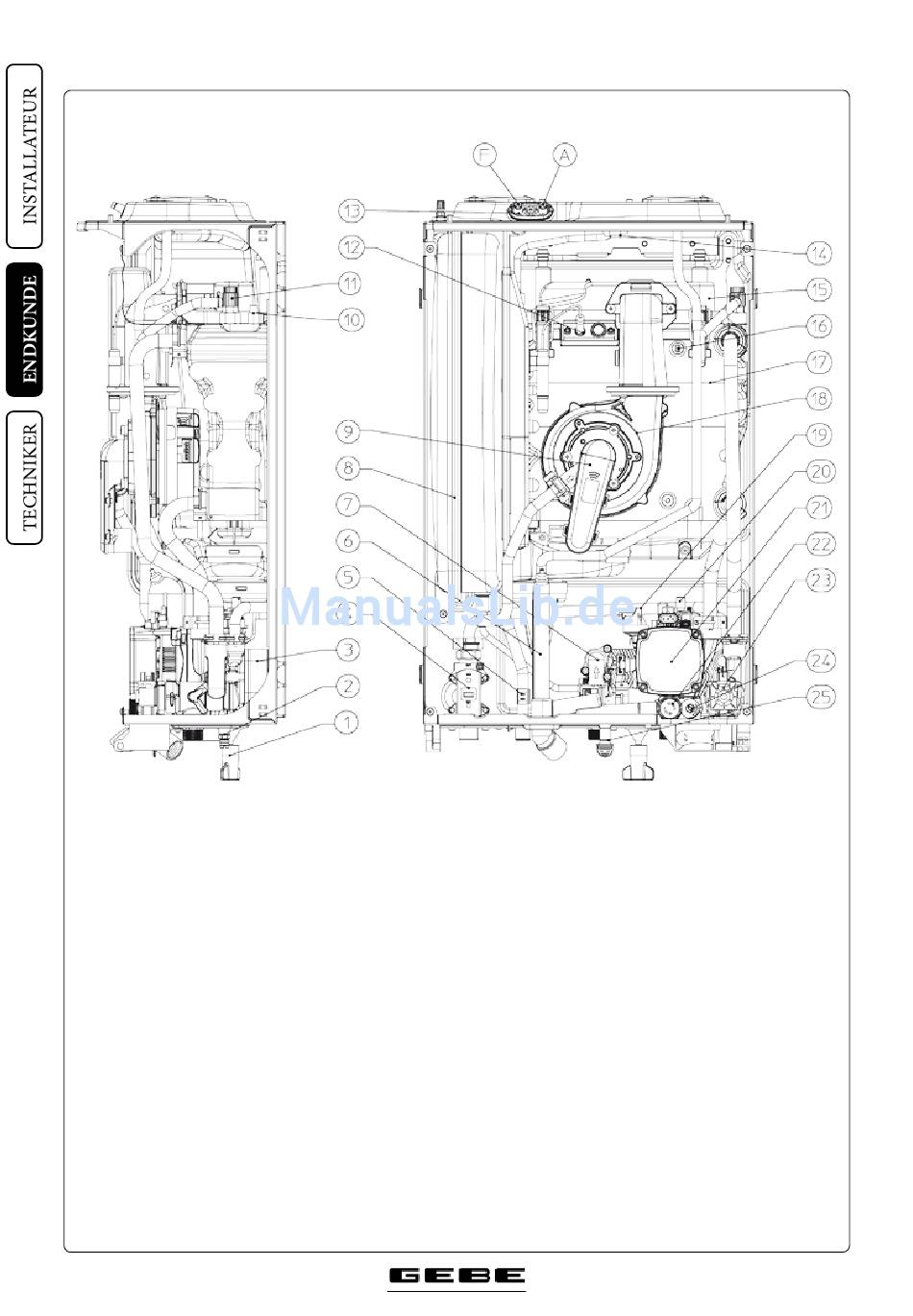

1.21 HEIZKESSELKOMPONENTEN.
Legende:
1 - Füllventil Heizungssystem
2 - Ablassventil Heizungssystem
3 - Warmwasser-Wärmetauscher
4 - Gasventil
5 - Warmwasserfühler
6 - Kondensatfalle
7 - Warmwasser-Strömungsschalter
8 - Ausdehnungsgefäß
9 - Venturi-Rohr
10 - Vorlauffühler
11 - Manuelles Entlüftungsventil
12 - Zünd-/Überwachungselektrode
13 - Messstellen (Luft A) - (Abgase F)
14 - Abgastemperatur-Fühler
15 - Brennerabdeckung
16 - Sicherheitsthermostat
17 - Kondensatmodul
18 - Gebläse
19 - Systemdruckschalter
20 - Entlüfter
21 - Umlaufpumpe
22 - 3 bar Sicherheitsventil
23 - Umschaltventil (motorisiert)
24 - Bypassventil
25 - 3 bar Sicherheitsventil-Ablauf
12
Abb. 1-30
