zu können, ist es notwendig, dass heizungs- und
warmwasserseitig aktuell keine Heizwasser-
Anforderungen bestehen.
Wird die Fehlermeldung "62" oder "72" (siehe
Absatz 2.6) angezeigt, stoppt der Heizkessel diese
Anforderungen von selbst.
Anmerkung: Während der Kalibrierungsphasen
ist es möglich, das Luft/Gas-Mischverhältnis zu
überprüfuen und zu korrigieren (siehe Abs. 3.7).
Die produzierte Wärme wird über den Heizkreis
verteilt bzw. kann über die Warmwasserleitung
entnommen werden (sofern mit Warmwasser-
speicher verbunden).
Achtung: In diesem Fall ist das einzige Bauteil
das die Kesseltemperatur regeln kann, der
Vorlauffühler, der die Vorlauftemperatur auf
90°C abriegelt. Achten Sie darauf, sich nicht zu
verbrühen.
Der Kalibrierungs-Prozess besteht aus drei
Phasen:
- Kalibierung der Nennleistung,
- Kalibierung der mittleren Leistung (Zündung),
- Kalibierung der Mindestleistung.
Jeder Kalibrierungs-Schritt dauert bei unver-
stellten Parametern maximal 5 Minuten. Die
Umschaltung zum nächsten Schritt erfolgt
automatisch, bis der Prozess abgeschlossen ist.

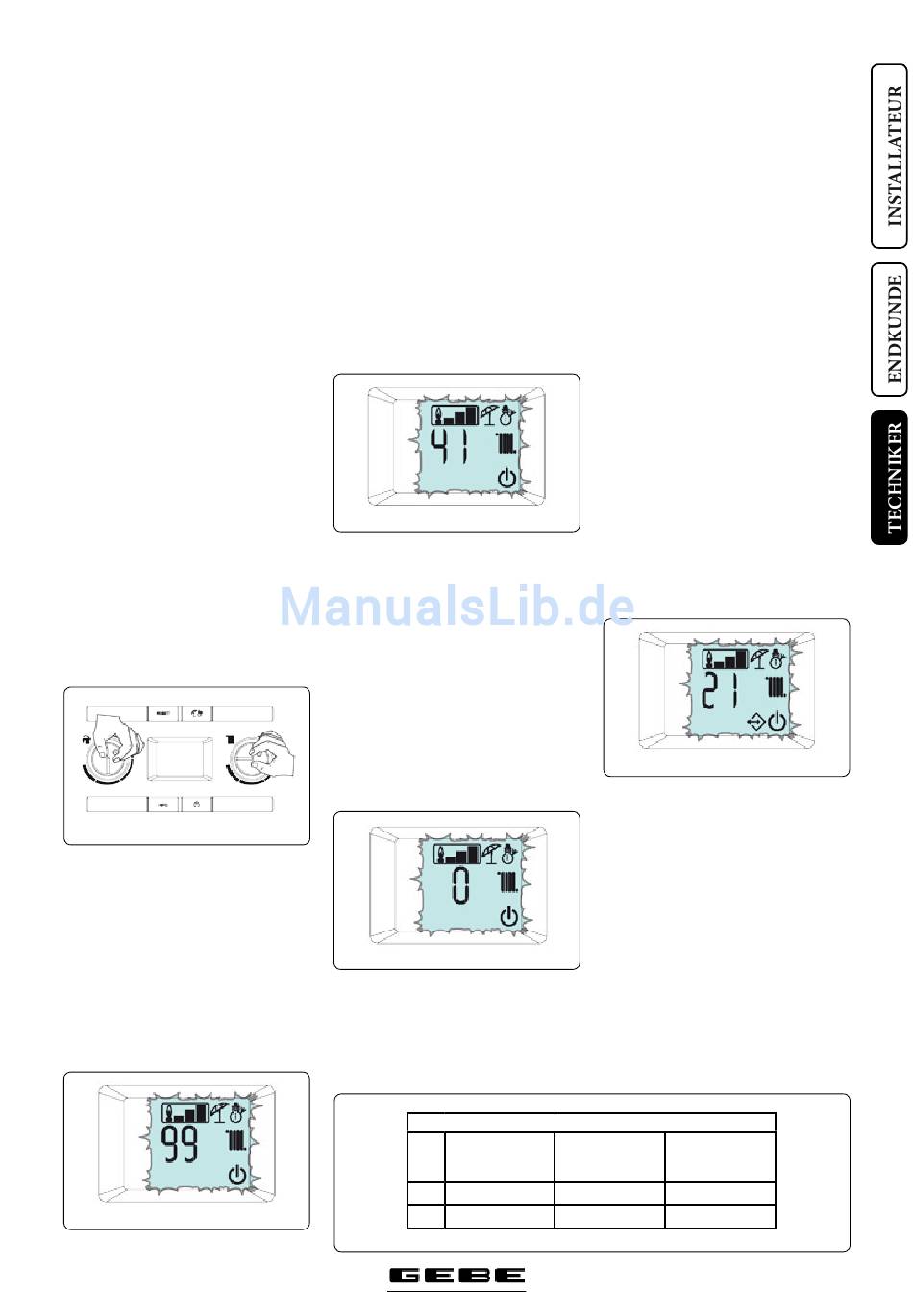

Um die komplette Kalibrierung aufzurufen,
muss der Kessel zuerst eingeschalten werden,
danach wird der Warmwasser-Regelknopf auf
Position "6 Uhr" und der Heizungs-Regelknopf
auf "9 Uhr" gestellt (siehe Abb. 3-5) und die
Reset-Taste etwa 8 Sekunden lang gedrückt, bis
sich die Rauchfangkehrer-Funktion aktiviert,
danach innerhalb von 3 Sekunden die "Sommer/
Winter"-Taste drücken.
• Nennleistung: Ist diese Funktion aktiv,
durch-läuft der Kessel alle Prozeduren, die
zur Kalibrierung der Nennleistung nötig sind.
Am Display blinken die Symbole "Sommer",
"Winter", "Standby" und die Ziffern-Anzeige
zeigt abwechselnd die Kesseltemperatur und
die aktuelle Kesselleistung (99%) an. Nachdem
die Parameter erschlossen und stabilisiert sind,
fängt das Flammensymbol an, zu blinken. (10
Abb 2-1) Dieser Vorgang kann einige Minuten
dauern. Die Kalibrierung der Nennleistung ist
damit abgeschlossen.
Das Luft/Gas-Mischverhältnis kann nur dann an-
gepasst werden, nachdem das Flammensymbol
geblinkt hat oder indem Sie "Info" drücken und
zum nächsten Leistungsparameter wechseln.
• Mittlere Leistung: Nachdem die Nennlei-
stung kalibriert und bestätigt ist, wechselt der
Kessel zur Kalibrierung der mittleren Leistung
(Zündleistung). Am Display blinken die Symbole
"Sommer", "Winter", "Standby" und die Ziffern-
Anzeige zeigt abwechselnd die Kesseltemperatur
und die aktuelle Kesselleistung (normal 41%, je-
doch abhängig vom Kesselmodell) an. Nachdem
die Parameter erschlossen und stabilisiert sind,
fängt das Flammensymbol an, zu blinken. (10
Abb 2-1) Dieser Vorgang kann einige Minuten
dauern. Die Kalibrierung der mittleren Leistung
ist damit abgeschlossen.
Das Luft/Gas-Mischverhältnis kann nur dann an-
gepasst werden, nachdem das Flammensymbol
geblinkt hat oder indem Sie "Info" drücken und
zum nächsten Leistungsparameter wechseln.
• Mindestleistung: Nachdem die mittlere Lei-
stung kalibriert und bestätigt ist, wechselt der
Kessel zur Kalibrierung der Mindesteistung. Am
Display blinken die Symbole "Sommer", "Winter",
"Standby" und die Ziffern-Anzeige zeigt abwe-
chselnd die Kesseltemperatur und die aktuelle
Kesselleistung (0%) an. Nachdem die Parameter
erschlossen und stabilisiert sind, fängt das Flam-
mensymbol an, zu blinken. Dieser Vorgang kann
einige Minuten dauern. Die Kalibrierung der
Mindestleistung ist damit abgeschlossen.
Abb. 3-5
Das Luft/Gas-Mischverhältnis kann nur dann an-
gepasst werden, nachdem das Flammensymbol
geblinkt hat oder indem Sie die "Sommer/
Winter"-Taste drücken, um den Kalibrierungs-
modus zu verlassen. Wollen Sie den Modus
verlassen, ohne die Parameter zu speichern,
G 20
Abb. 3-6
G 31
halten Sie die "Reset"-Taste 8 Sekunden lang
gedrückt oder trennen Sie den Kessel von der
Stromversorgung.
Selbsttest nach Kalibrierung: Nach Abschluss
der Kalibrierungseinstellungen führt der Kessel
einen Selbsttest durch. Dieser dauert etwa eine
Minute. Während des Checks läuft der Kessel
mit unterschiedlichen Leistungsstufen und es
ist nicht möglich, die Betriebsparameter zu
ändern oder den Vorgang zu unterbrechen. Es
ist wichtig, den Kessel in dieser Phase nicht von
der Stromversorgung zu trennen.
3.7 LUFT/GAS-VERHÄLTNIS ANPASSEN.
Während der kompletten Kalibrierung können
die Werte des Mischungsverhältnisses angepasst
werden.
Um einen exakten CO2-Wert des Abgases
feststellen zu können, muss die Fachperson
den Sensor des Messgerätes bis zum Boden des
Messpunktes einführen und dann mit denen in
untenstehender Tabelle (Abb. 3-12) vergleichen.
Ergeben sich Abweichungen, sind die Werte wie
folgt abzuändern:
- Wenn während der Kalibrierung das Flam-
mensymbol blinkt und damit anzeigt, dass
die Parameter erschlossen wurden, kann der
Abb. 3-7
CO2-Wert durch Drücken der "Reset"-Taste
verändert werden. Am Display blinken die
Symbole "Sommer", "Winter", "Standby",
"Flamme", "Externe Fernbedienung" und die
Ziffern-Anzeige zeigt abwechselnd die Kessel-
temperatur und den Verbrennungsparameter.
- Um den Wert des Verbrennungsparameters zu
erhöhen, drücken Sie die "Standby"-Taste; um
ihn zu senken, drücken Sie die "Info"-Taste.
Während der Verbrennungsparameter erhöht
wird, sinkt der CO2-Wert und umgekehrt.
- Nach der Änderung des Parameters eine kurze
Wartezeit einhalten, damit dieser gespeicert
wird (beendeter Speichervorgang wird durch
das blinkende Flammensymbol angezeigt).
- Um die Änderungen zu bestätigen, drücken Sie
Abb. 3-8
die "Reset"-Taste.
3.8 SCHNELLE KALIBRIERUNG.
Diese Funktion erlaubt Ihnen, den Kessel
automatisch, ohne manuelle Änderung von
Parametern, zu kalibrieren. Im Normalfall
wird die "Schnelle Kalibrierung" verwendet,
Victrix 20 X TT
CO
bei Nennlei-
CO
bei
2
2
stung
mittlerer Leistung
(99%)
(53%)
9,2% ± 0,8
9,0% ± 0,8
10,2% ± 1,0
10,0% ± 1,0
21
Abb. 3-9
CO
bei
2
Minimalleistung
(0%)
9,0% ± 0,8
10,0% ± 1,0
Abb. 3-12
