INBETRIEBSETZUNG
DES HEIZKESSELS (ERST-
PRÜFUNG).
Für die Inbetriebsetzung des Heizkessels ist
Folgendes erforderlich:
- Sicherstellen, dass zusammen mit dem Gerät
die Erklärung der gesetzeskonformen Montage
ausgehändigt wird.
- Sicherstellen, dass das verwendete Gas den
Einstellungen am Heizkessel entspricht.
- Die Verbindung zum 230V-50Hz-Netzan-
schluss sowie die richtige Phasenpolarität und
die Erdung überprüfen.
- Sicherstellen, dass das Heizsystem mit Wasser
befüllt ist und das Manometer einen Druck
zwischen 1 und 1,2 bar anzeigt.

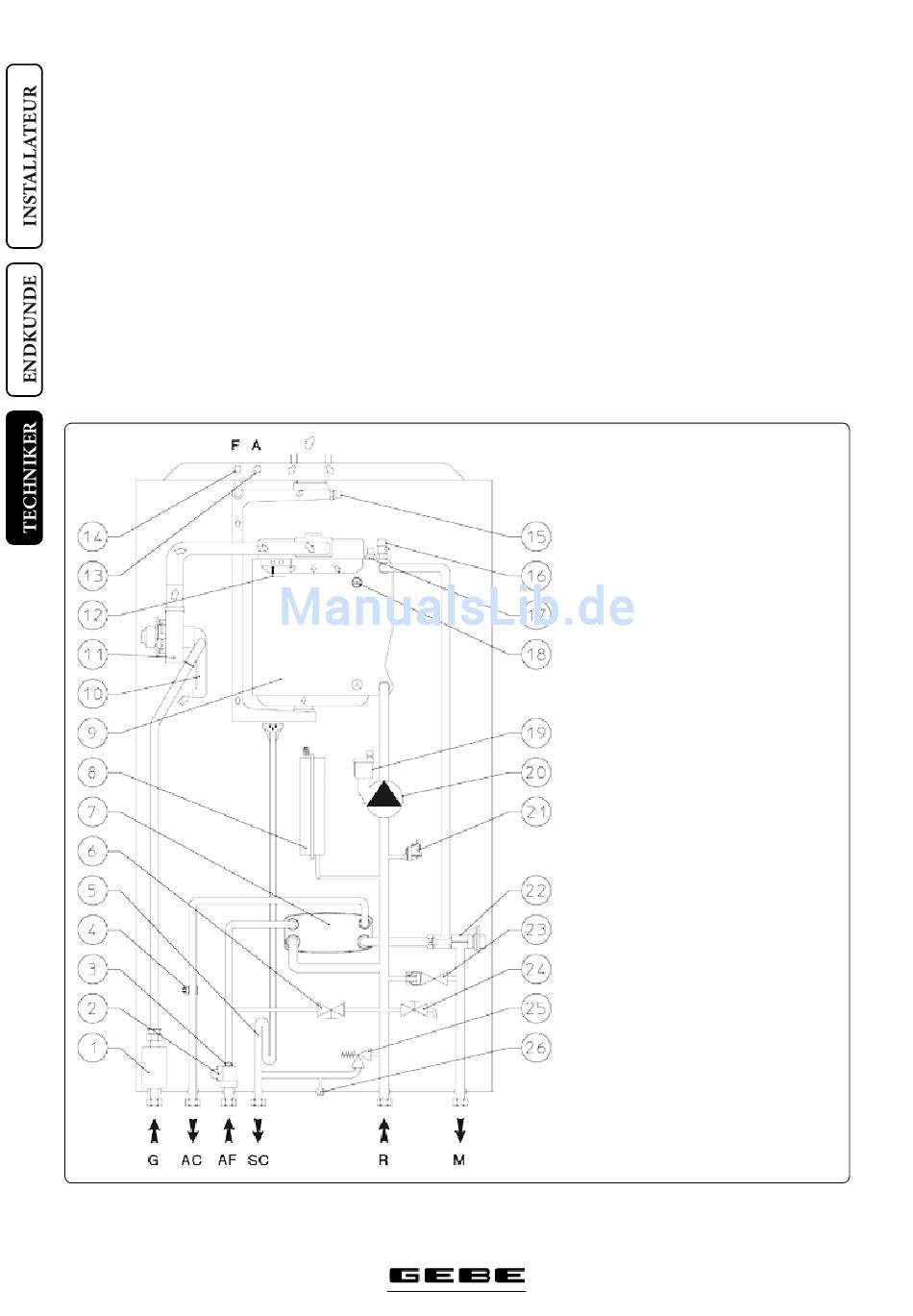

3.1 HYDRAULIKSCHEMA

- Heizkessel einschalten und überprüfen, ob das
Gerät richtig zündet.
- Den CO -Gehalt der Verbrennungsprodukte
2
bei maximalem (100%), mittlerem (50%) und
minimalem (0%) Durchsatz überprüfen.
- Die Aktivierung der Sicherheitsvorrichtung ein-
schließlich der Ansprechzeit für den Fall einer
Unterbrechung der Gasversorgung überprüfen.
- Die Funktionsfähigkeit der Hauptschalter vor
und am Heizkessel überprüfen.
- Sicherstellen, dass der Ein- bzw. der Auslass
nicht verstopft ist.
- Überprüfen, ob alle Einstellvorrichtungen
aktiviert werden.
- Die Vorrichtungen zur Regulierung des Ga-
sdurchsatzes versiegeln (falls die Einstellungen
geändert wurden).
18
- Die Warmwasserbereitung überprüfen.
- Die Dichtheit der wasserführenden Elemente
überprüfen.
- Falls vorhanden, die Be- und Entlüftung am
Aufstellort überprüfen.
Wenn eine oder mehrere Überprüfungen
bzw. Inspektionen negativ ausfallen, darf der
Heizkessel nicht aktiviert werden.
Legende:
1 - Gasventil
2 - Warmwasser-Vorlaufschalter
3 - Durchflussbegrenzer
4 - Warmwasserfühler
5 - Kondensatfalle
6 - Füllventil Heizsystem
7 - Warmwasser-Wärmetauscher
8 - Ausdehnungsgefäß Heizsystem
9 - Kondensatmodul
10- Luft/Gas-Venturi-Krümmer
11 - Gebläse
12 - Zünd-/Überwachungselektrode
13 - Messstelle Luft
14 - Messstelle Abgas
15 - Abgastemperaturfühler
16 - Manuelles Entlüftungsventil
17 - Vorlauffühler
18 - Sicherheitsthermostat
19 - Entlüftungsventil
20 - Umlaufpume
21 - Druckschalter Heizung
22 - Umschaltventil (motorisiert)
23 - Bypassventil
24 - Ablassventil Heizsystem
25 - 3 bar-Sicherheitsventil
26 - 3 bar Sicherheitsventil-Ablauf
G - Gasversorgung
AC - Systembefüllung
AF - Kaltwasser-Füllventil (Trinkwasser)
SC - Kondensatablass
R - Rücklauf Heizsystem
M - Vorlauf Heizsystem
Abb. 3-1
