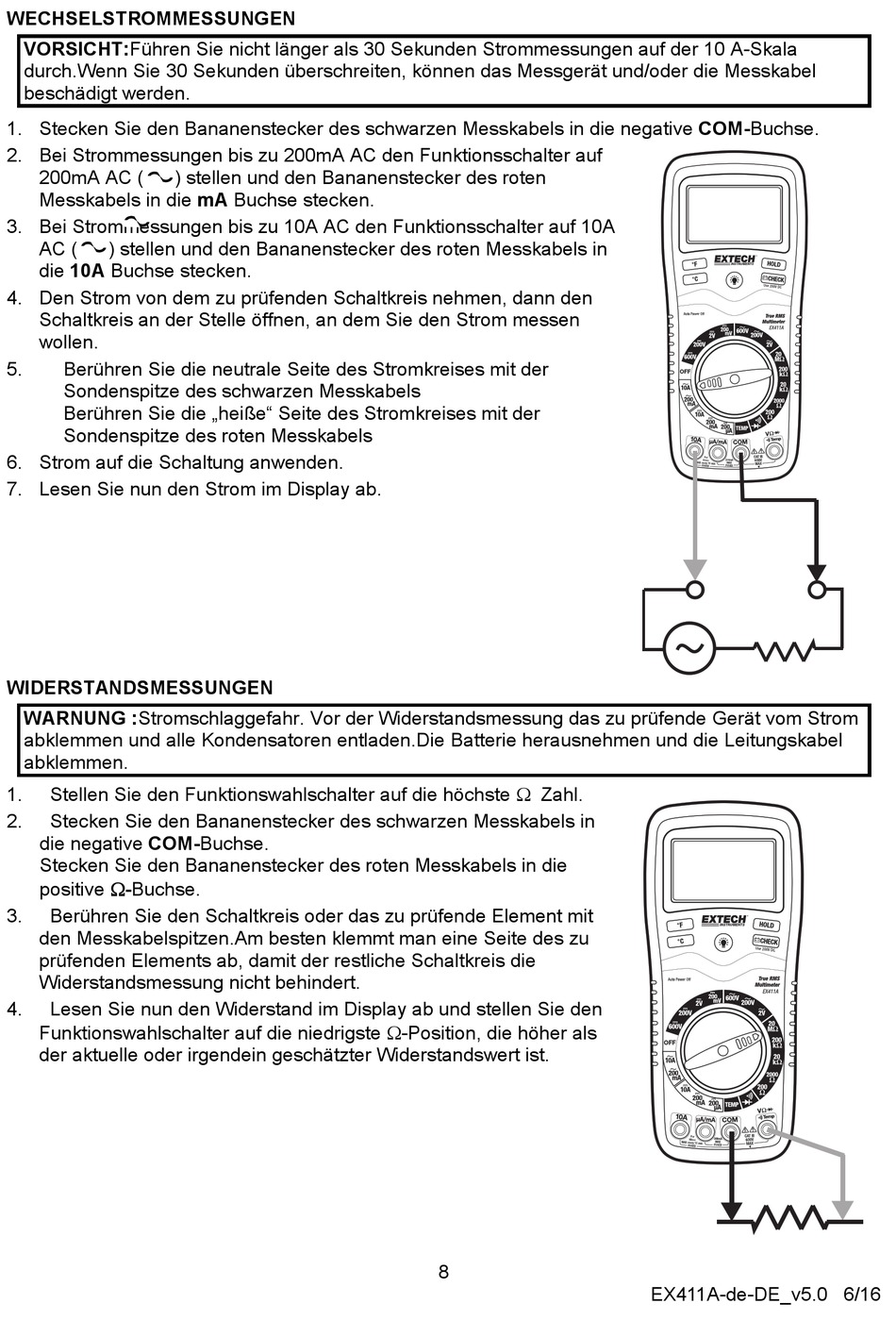

WECHSELSTROMMESSUNGEN
VORSICHT:Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 10 A-Skala
durch.Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel
beschädigt werden.
1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse.
2. Bei Strommessungen bis zu 200mA AC den Funktionsschalter auf
200mA AC (
) stellen und den Bananenstecker des roten
Messkabels in die mA Buchse stecken.
3. Bei Strommessungen bis zu 10A AC den Funktionsschalter auf 10A
AC (
) stellen und den Bananenstecker des roten Messkabels in
die 10A Buchse stecken.
4. Den Strom von dem zu prüfenden Schaltkreis nehmen, dann den
Schaltkreis an der Stelle öffnen, an dem Sie den Strom messen
wollen.
5.
Berühren Sie die neutrale Seite des Stromkreises mit der
Sondenspitze des schwarzen Messkabels
Berühren Sie die „heiße" Seite des Stromkreises mit der
Sondenspitze des roten Messkabels
6. Strom auf die Schaltung anwenden.
7. Lesen Sie nun den Strom im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG :Stromschlaggefahr. Vor der Widerstandsmessung das zu prüfende Gerät vom Strom
abklemmen und alle Kondensatoren entladen.Die Batterie herausnehmen und die Leitungskabel
abklemmen.
Stellen Sie den Funktionswahlschalter auf die höchste Zahl.
1.
2.
Stecken Sie den Bananenstecker des schwarzen Messkabels in
die negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die
positive -Buchse.
3.
Berühren Sie den Schaltkreis oder das zu prüfende Element mit
den Messkabelspitzen.Am besten klemmt man eine Seite des zu
prüfenden Elements ab, damit der restliche Schaltkreis die
Widerstandsmessung nicht behindert.
4.
Lesen Sie nun den Widerstand im Display ab und stellen Sie den
Funktionswahlschalter auf die niedrigste -Position, die höher als
der aktuelle oder irgendein geschätzter Widerstandswert ist.
8
EX411A-de-DE_v5.0 6/16
