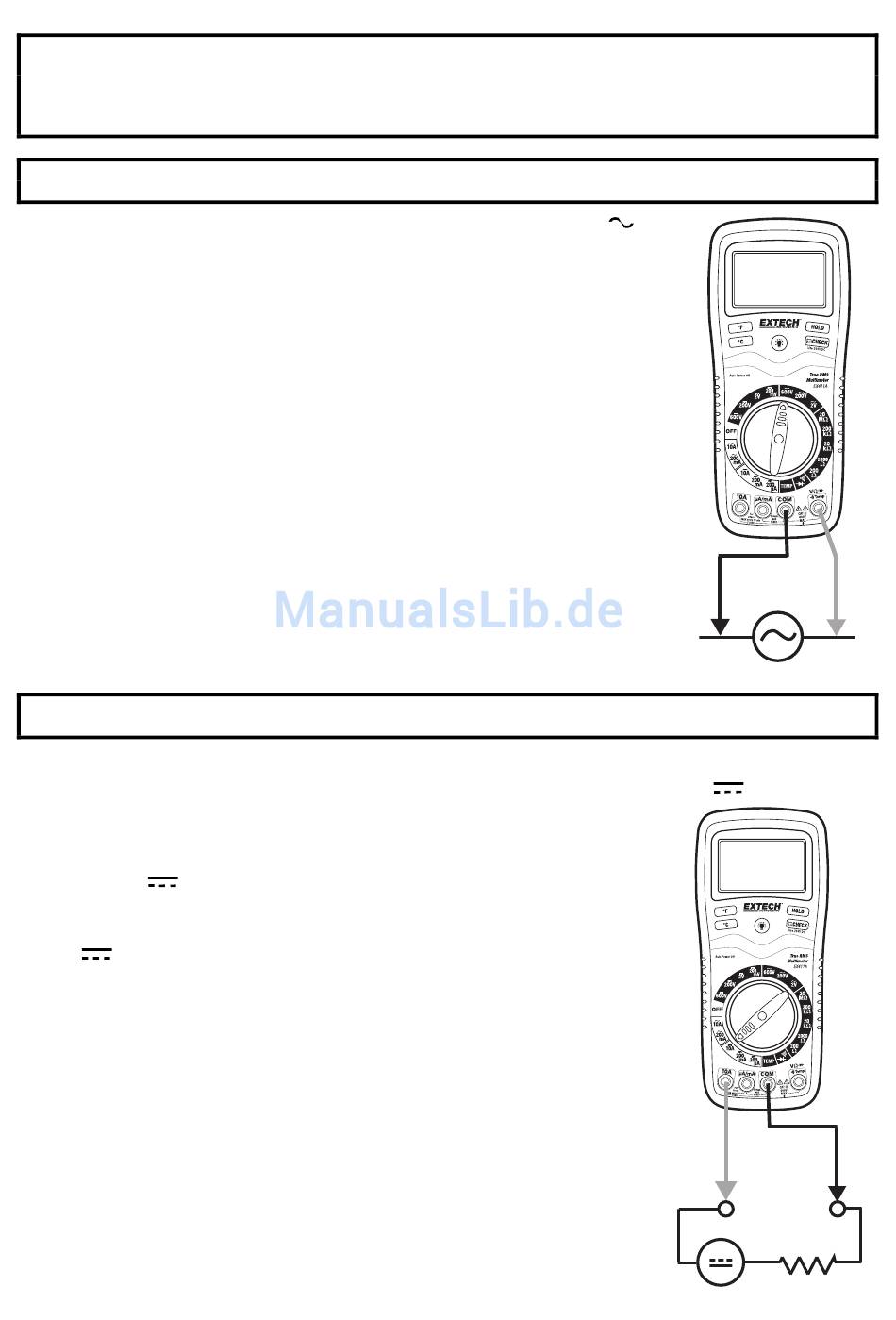

WECHELSPANNUNGSMESSUNGEN
WARNUNG :Stromschlaggefahr.Die Sondenspitzen sind manchmal nicht lang genug, um die
spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den
Steckdosen eingelassen sind.Daher wird bei einer Messung unter Umständen 0 Volt angezeigt, obwohl sich
tatsächlich Spannung in der Steckdose befindet.Achten Sie darauf, dass die Sondenspitzen die Metallkontakte
in der Steckdose berühren, bevor Sie annehmen, es sei keine Spannung vorhanden.
VORSICHT:Messen Sie keine Wechselstromspannungen, wenn gerade ein Motor im Stromkreis EIN- oder AUS-
geschaltet wird.Dadurch können starke Spannungsspitzen auftreten und das Messgerät beschädigen.
1.
Stellen Sie den Funktionswahlschalter auf den höchsten V AC-Wert (
2.
Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive V-
Buchse.
3.
Berühren Sie die neutrale Seite des Stromkreises mit der Sondenspitze des
schwarzen Messkabels
Berühren Sie die „heiße" Seite des Stromkreises mit der Sondenspitze des
roten Messkabels
4.
Lesen Sie nun die Spannung im Display ab.Stellen Sie den
Funktionswahlschalter langsam, nach und nach auf einen niedrigeren V AC
ein, um einen Messwert mit höherer Auflösung zu erhalten.
GLEICHSTROMMESSUNGEN
VORSICHT:Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 10 A-Skala durch.Wenn Sie 30
Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden.
1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse.
2. Bei Strommessungen bis zu 200µA DC den Funktionsschalter auf 200µA DC (
den Bananenstecker des roten Messkabels in die uA/mA Buchse
stecken.
3. Bei Strommessungen bis zu 200mA DC den Funktionsschalter auf
200mA DC (
Messkabels in die uA/mA Buchse stecken.
4. Bei Strommessungen bis zu 10A DC den Funktionsschalter auf 10A
DC (
) stellen und den Bananenstecker des roten Messkabels in die
10A Buchse stecken.
5. Den Strom von dem zu prüfenden Schaltkreis nehmen, dann den
Schaltkreis an der Stelle öffnen, an dem Sie den Strom messen wollen.
6. Berühren Sie den Minuspol des Stromkreises mit der Sondenspitze des
schwarzen Messkabels
Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des
roten Messkabels
7. Strom auf die Schaltung anwenden.
8. Lesen Sie nun den Strom im Display ab.
) stellen und den Bananenstecker des roten
7
).
) stellen und
EX411A-de-DE_v5.0 6/16
