Datenkommunikations-Kabel am AC Combiner an-
schließen
Allgemeines
Wird der AC Combiner ohne vorkonfektionierte Datenkommunikations-Kabel ausgeliefert,
ist der Installateur für Auswahl und Beschaffung der entsprechenden Kabel selbst verant-
wortlich.
Kabel-Mindestanforderung
-
-
für Installationen im Außenbereich:
-
-
Datenkommuni-
1
kations-Kabel am
2
AC Combiner an-
schließen
3
4
min. CAT5
Kabel-Außendurchmesser 6 mm - max. 13 mm
Die Kabel müssen für den Einsatz im Außenbereich geeignet sein.
Die Kabel müssen UV-beständig sein.
Weitere Informationen zu Datenkommunikations-Kabel:
http://www.fronius.com/QR-link/4204101938
Leitfaden für die DATCOM-Verkabelung

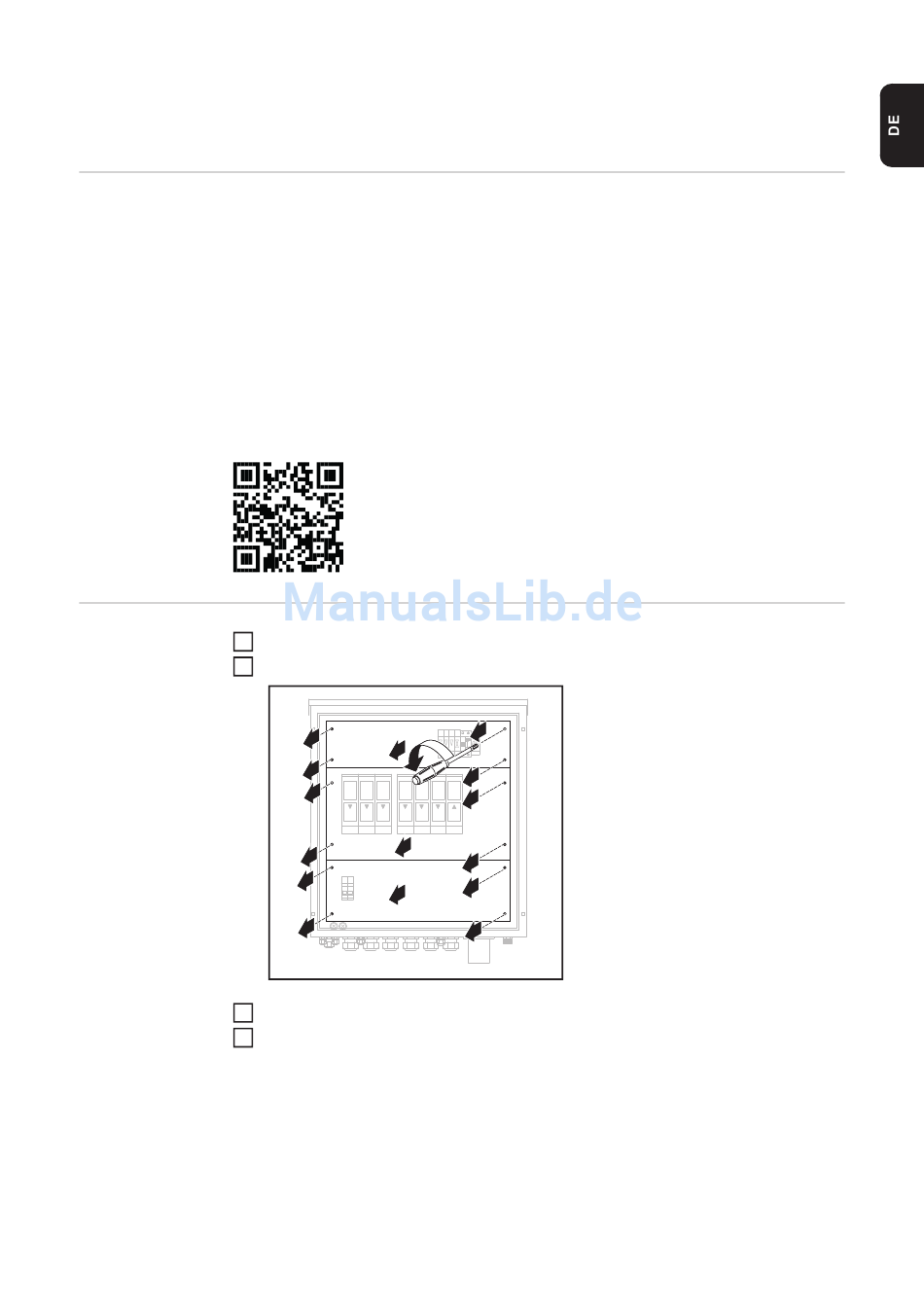

AC Combiner öffnen
Blechabdeckungen entfernen
1
2
1
1
3
4
3
5
6
5
metrische Verschraubungen M20 lösen
Datenkommunikations-Kabel für externen Anschluss von unten durch die metrischen
Verschraubungen in den AC Combiner einführen
WICHTIG! Die Kabelschirme der Datenkommunikations-Kabel dürfen im AC Combi-
ner nicht mit Erdpotential verbunden werden!
1
1
3
3
5
5
21
