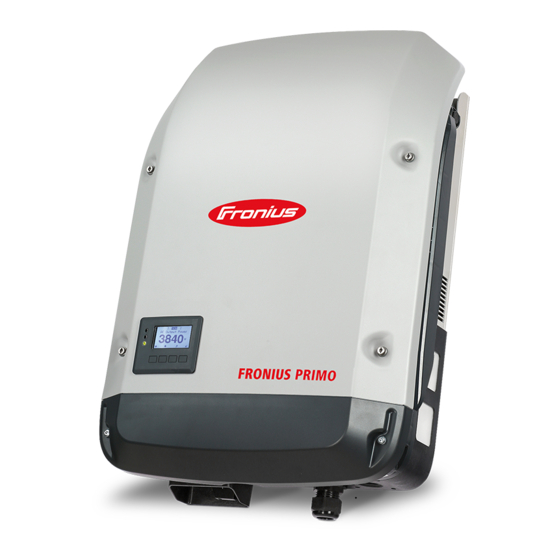

Fronius Primo Installationsanleitung
Netzgekoppelter
Vorschau ausblenden
Andere Handbücher für Primo:
- Installationsanleitung (56 Seiten) ,
- Schnellinstalationsanleitung (12 Seiten) ,
- Montageanleitung (48 Seiten)
Verwandte Anleitungen für Fronius Primo
Inhaltszusammenfassung für Fronius Primo
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Installationsanleitung Fronius Primo: Symbolerklärung und Standortwahl Netzgekoppelter Wechselrichter Hinweise zu Montage und Anschluss 42,0426,0204,DE 013-14032019...
-
Seite 3: Inhaltsverzeichnis
DC Anschlussklemmen......................... Anschluss von Aluminiumkabeln ......................Hinweise zu einem Dummy-Gerät ......................DC-Anschluss Wechselrichter ......................Multi MPP Tracker-Wechselrichter - Fronius Primo 3.0 - 8.2..............Hinweise zur Verlegung von Datenkommunikations-Kabeln ..............Verlegung von Datenkommunikations-Kabeln..................Hinweise zum Einhängen des Wechselrichters an der Wandhalterung ............ -
Seite 5: Symbolerklärung
Symbolerklärung Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ► Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ► Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. - Seite 6 Um die Erwärmung des Wechselrichters so gering wie möglich zu halten, den Wechselrichter keiner direkten Sonneneinstrahlung aussetzen. Den Wechselrichter an einer geschützten Position montieren, z.B. im Bereich der Solarmodule, oder unter einem Dachvorsprung. Höhenlage über dem Meeresspiegel: bis 4000 m max.
-
Seite 7: Symbolerklärung - Montagelage
Symbolerklärung - Montagelage Der Wechselrichter ist für die senkrechte Montage an einer senkrechten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeignet. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeig- net. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüs- sen nach oben montieren. - Seite 8 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
-
Seite 9: Standort-Wahl
Als nicht bestimmungsgemäß gilt: eine andere oder darüber hinausgehende Benutzung Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen oder ver- trieben werden. Für hieraus entstehende Schäden haftet der Hersteller nicht. - Seite 10 Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen, abge- schlossenen Raum durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen Soll der Wechselrichter an Außenwänden von Viehställen montiert werden, vom Wech- selrichter zu Lüftungs- und Gebäudeöffnungen einen Mindestabstand von 2 m in allen Richtungen einhalten.
-
Seite 11: Hinweise Zur Montage
Montage des Bei der Montage des Wechselrichters auf Wechselrichters einem Mast oder einem senkrechten Trä- auf einem Mast ger empfiehlt Fronius die Verwendung ei- nes handelsüblichen Mast- Befestigungsset. Fronius Primo Installation Help Mit einem Mast-Befestigungsset kann der... -
Seite 12: Hinweise Zum Ac-Anschluss
Hinweise zum AC-Anschluss Netzüberwa- Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den Zuleitungen chung zu den AC-seitigen Anschlussklemmen so gering wie möglich sein. AC Anschluss- Schutzleiter / Erdung klemmen min. 2,5 mm² - max. 16 mm² Phasenleiter Neutralleiter max. -
Seite 13: Ac-Anschluss Von Wechselrichter Oder Dummy-Gerät
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, bei- spielsweise mit säure- und alkalifreier Vaseline Kabelende unmittelbar in der Klemme anschließen WICHTIG!Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder anzuschließen ist. AC-Anschluss WICHTIG! Um eine ordnungsgemäße Erdverbindung zu gewährleisten, müssen bei der von Wechselrich- Installation alle 3 Erdungsklemmen PE mit dem angegebenen Drehmoment festgezogen ter oder Dummy-... -
Seite 14: Maximale Wechselstrom-Seitige Absicherung
Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A aus. In Einzelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehlauslösungen des Feh- lerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius einen für Frequenzumrichter geeigneten Fehler- strom-Schutzschalter zu verwenden. -
Seite 15: Hinweise Zum Dc Anschluss
Temperatur zu. Temperaturkoeffizienten am Datenblatt der Solarmodule beachten Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be- rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich unter http://www.fronius.com). HINWEIS! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodule aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität übereinstimmt. -
Seite 16: Anschluss Von Aluminiumkabeln
Anschluss von Die DC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen, runden Alumi- Aluminiumkabeln niumkabeln geeignet. Auf Grund der Reaktion von Aluminium mit Luft zu einer wider- standsfähigen, nicht leitenden Oxidschicht müssen beim Anschließen von Aluminiumkabeln folgende Punkte berücksichtigt werden: reduzierte Bemessungsströme für Aluminiumkabel die nachfolgend angeführten Anschlussbedingungen HINWEIS! Bei der Verwendung von Aluminiumkabeln immer die Informationen des Kabelher-... -
Seite 17: Dc-Anschluss Wechselrichter
(MPP Tracker) zur Verfügung. Diese können mit einer unterschiedlichen Modulanzahl be- richter - Fronius schaltet werden. Primo 3.0 - 8.2 Pro MPP Tracker sind jeweils 2 Klemmen für DC+ vorhanden. Insgesamt gibt es 4 Klem- men für DC-. Anschluss von 2-4 Strängen im Multi MPP Tracker-Betrieb:... - Seite 18 Die Stränge auf die beiden MPP Tracker- PV 1 Eingänge (DC+1/DC+2) aufteilen. Die PV 2 Klemmen DC- können beliebig verwendet werden, da sie intern verbunden sind. Bei der Erstinbetriebnahme MPP TRA- CKER 2 auf „ON“ stellen (nachträglich auch im Basic-Menü möglich). max.
- Seite 19 tung und der Bügelung muss gleich sein. Eine Bügelung der DC- Klemme ist nicht nötig, da diese intern gebügelt sind. Bei der Erstinbetriebnahme MPP TRA- CKER 2 auf „OFF“ stellen (nachträglich auch im Basic-Menü möglich). Wird der Multi MPP Tracker-Wechselrichter im Single MPP Tracker-Modus betrieben, werden die Ströme der angeschlossenen DC-Leitungen gleichmäßig auf beide Ein-...
-
Seite 20: Hinweise Zur Verlegung Von Datenkommunikations-Kabeln
Datenkommuni- ters mit einer Optionskarte und 2 ausgebro- kations-Kabeln chenen Optionskarten-Fächern ist nicht zulässig. Für diesen Fall ist bei Fronius eine entspre- chende Blindabdeckung (42,0405,2020) als Option verfügbar. WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgen- de Punkte beachten: je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die... -
Seite 21: Hinweise Zum Einhängen Des Wechselrichters An Der Wandhalterung
Hinweise zum Einhängen des Wechselrichters an der Wandhalterung Wechselrichter Die seitlichen Bereiche des Gehäusedeckels sind so ausgelegt, dass diese als Halte- und an der Wandhal- Tragegriffe fungieren. terung einhängen HINWEIS! Der Wechselrichter ist aus Sicherheitsgründen mit einer Verriegelung ausgestattet, die ein Einschwenken des Wechselrichters in die Wandhalterung nur bei ausge- schaltetem DC Hauptschalter ermöglicht. -
Seite 22: Hinweise Zum Software-Update
Hinweise zum Software-Update Hinweise zum Wird der Wechselrichter mit einem USB- Software-Update Stick ausgeliefert, muss nach Inbetriebnah- me des Wechselrichters die Wechselrich- ter-Software aktualisiert werden: USB-Stick im Datenkommunikations- Bereich des Wechselrichters anste- cken Das Setup-Menü aufrufen Menüpunkt „USB“ auswählen „Update Software“ auswählen Update durchführen... -
Seite 23: Usb-Stick Als Datenlogger Und Zum Aktualisieren Der Wechselrichter-Software
Logfile DALO.fld: Logfile zum Auslesen der Daten in der Software Fronius Solar.access. Nähere Informationen zur Software Fronius Solar.access finden Sie in der Bedie- nungsanleitung „DATCOM Detail“ unter http://www.fronius.com Logfile DATA.csv: Logfile zum Auslesen der Daten in einem Tabellenkalkulations-Programm (z.B.: Microsoft®... -
Seite 24: Datenmenge Und Speicherkapazität
Wechselrichter-Nr. Wechselrichter-Typ (DATCOM-Code) Logging-Intervall in Sekunden Energie in Watt-Sekunden, bezogen auf das Logging-Intervall Blindleistung induktiv Blindleistung kapazitiv Mittelwerte über das Logging-Intervall (AC-Spannung, AC-Strom, DC-Spannung, DC-Strom) zusätzliche Informationen Datenmenge und Ein USB-Stick mit einer Speicherkapazität von z.B. 1 GB kann bei einem Logging-Intervall Speicherkapazität von 5 Minuten für ca. -
Seite 25: Pufferspeicher
Nacht-Abschaltung deaktiviert werden (Setup-Parameter ‘Night Mode‘ auf ON schalten - siehe Bedienungsanleitung Datamanager 2.0 unter Abschnitt ‘Menüpunkte ein- stellen und anzeigen’, ‘Parameter im Menüpunkt DATCOM ansehen und einstellen’). Beim Fronius Eco oder Fronius Symo 15.0-3 208 funktioniert der Pufferspeicher auch mit einer reinen DC-Versorgung. Passende USB- Durch die Vielzahl der sich am Markt befindlichen USB-Sticks kann nicht gewährleistet... -
Seite 26: Usb-Stick Zum Aktualisieren Der Wechselrichter-Software
USB-Symbol am Wechselrichter-Display, z.B. im Anzeigemodus ‘JETZT’: Erkennt der Wechselrichter einen USB- Stick, so wird am Display rechts oben das USB-Symbol angezeigt. Beim Einsetzen von USB-Sticks überprü- fen, ob das USB-Symbol angezeigt wird (kann auch blinken). HINWEIS! Bei Außenanwendungen ist zu beachten, dass die Funktion herkömmlicher USB- Sticks oft nur in einem eingeschränkten Temperaturbereich gewährleistet ist. -
Seite 27: Hinweise Zur Wartung
Wartung HINWEIS! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtliche Verschraubungen jährlich auf festen Sitz überprüfen! Wartungs- und Service-Tätigkeiten dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. Reinigung Den Wechselrichter bei Bedarf mit einem feuchten Tuch abwischen. Keine Reinigungsmittel, Scheuermittel, Lösungsmittel oder ähnliches zum Reinigen des... -
Seite 28: Seriennummer-Aufkleber Zur Kundenverwendung
Serial No. on rating plate Der Installationsanleitung des Wechselrich- ters liegen 2 Seriennummer-Aufkleber bei: 57 x 20 mm 67 x 20 mm Fronius Inverter Diese können individuell vom Kunden gut Installation sichtbar angebracht werden, z.B. an der Wechselrichter-Vorderseite oder an der Bedienungsanleitung. - Seite 32 FRONIUS INTERNATIONAL GMBH Vorchdorfer Straße 40, A-4643 Pettenbach, Austria E-Mail: sales@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
