Beim Anschluss der einzelnen Leiter entsprechende Ader-Endhülsen verwenden!
Kabellängen so bemessen, dass keine Schlaufen gebildet werden.
2
-

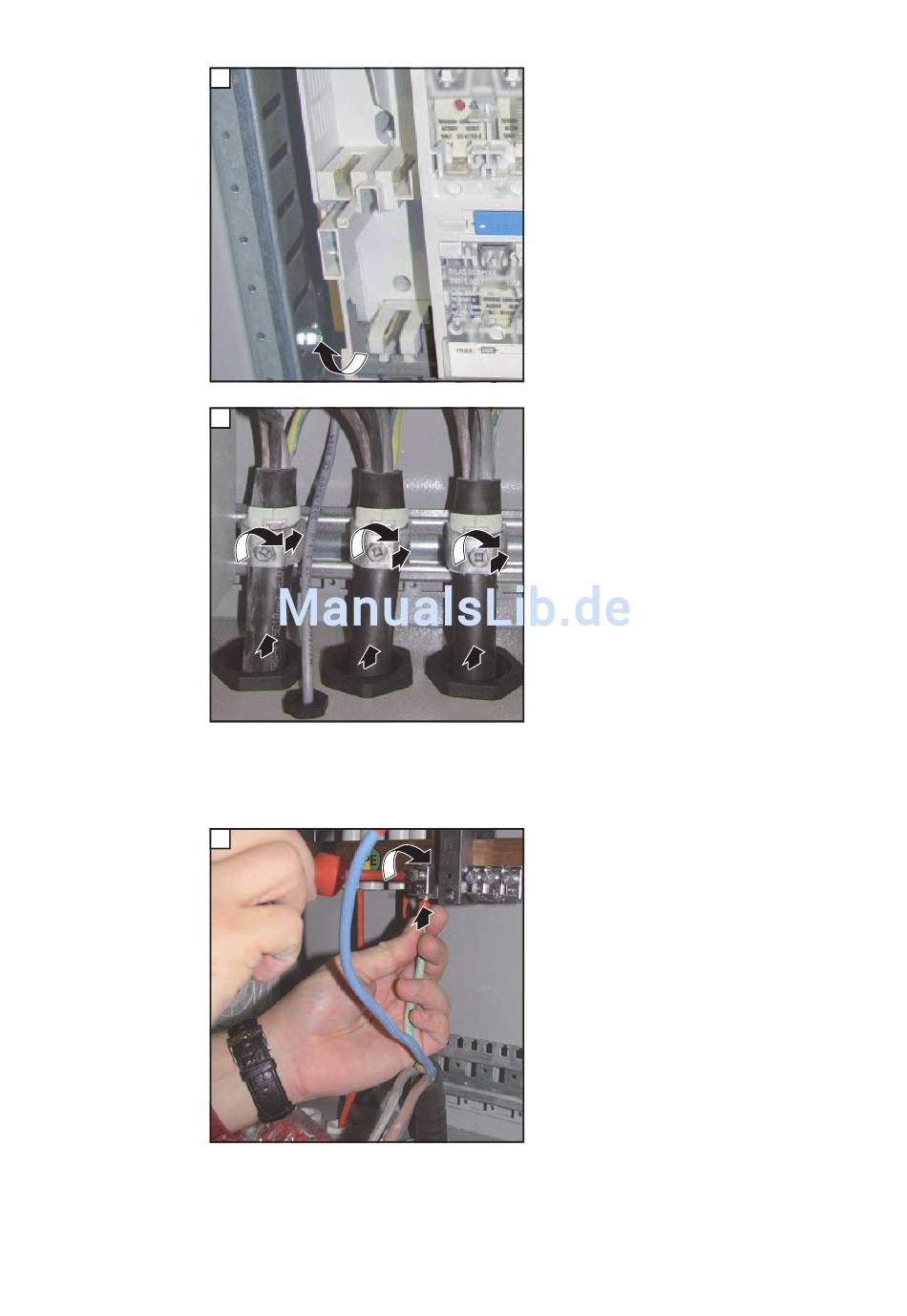

Kunststoffbügel nach oben klappen
-
metrische Verschraubung M40 auf der
Unterseite des AC Combiner lösen
-
AC IN Kabel von unten durch die met-
rische Verschraubung in den AC Com-
biner einführen
-
Zugentlastungsschelle an der Schiene
einhängen
-
AC IN Kabel mittels Zugentlastungs-
9
8
schelle fixieren
Kreuz-Schraubendreher
Anzugsmoment = 1,5 Nm
7
-
Schutzleiter PE an der unteren, mit PE
gekennzeichneten Kupfer-Schiene an-
schließen
Torx-Schraubendreher TX25
Anzugsmoment = 3,0 Nm
