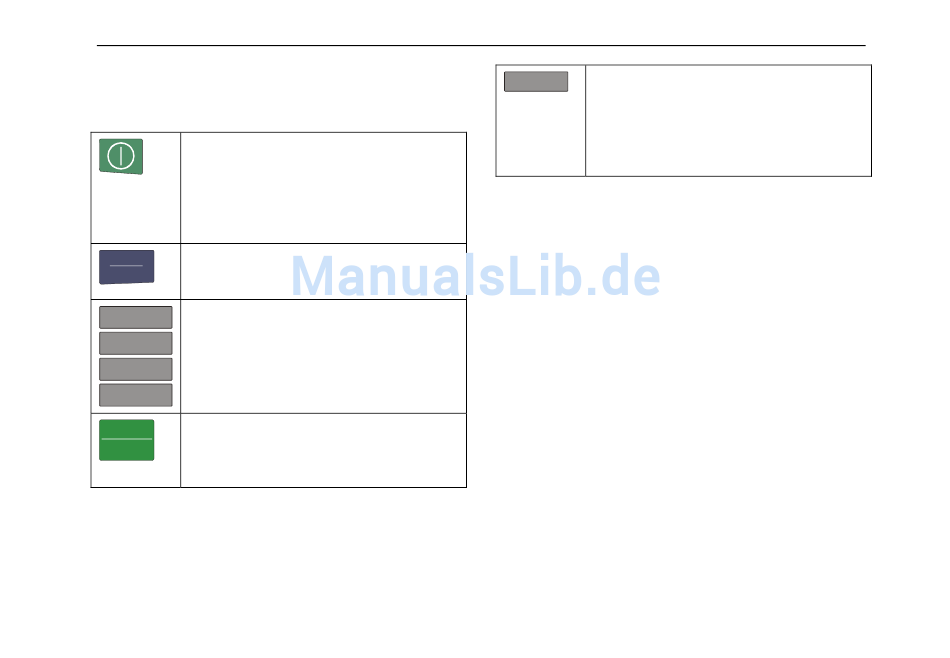

Tastenbeleuchtung
Einige Tasten sind mit LED-Beleuchtung ausgestattet. Die
LED-Funktion wird in der nachfolgenden Tabelle erklärt.
Ein: Die Anzeige ist ausgeschaltet, das
Messgerät ist in Betrieb. Siehe
Kapitel 6, „Tipps", Abschnitt
„Einstellen des Timers für die Funktion
„Display Auto-OFF"
Aus: In allen anderen Situationen
Ein: Messungen sind angehalten, die
HOLD
Bildschirmanzeige ist fixiert. (HOLD)
RUN
Aus: Messungen sind im Gange. (RUN)
Ein: Die Bereichstaste, die Auf/Ab-Taste
A
und die Beschriftungen für die Tasten
B
F1 bis F4 gelten für die beleuchtete(n)
C
Kanaltaste(n).
Aus: -
D
Ein: Manuelle Betriebsart.
MANUAL
Aus: Automatische Betriebsart; optimiert
AUTO
Schreibspur, Bereich, Zeitbasis und
Triggerung (Connect-and-View
Verwenden von Oszilloskop und Multimeter
TRIGGER
Messeingänge
Sehen Sie sich die Oberseite des Messgeräts an. Das
Messgerät besitzt vier Signaleingänge mit BNC-
Sicherheitsbuchsen (Modelle 190M-4) oder zwei
Signaleingänge mit 4-mm Sicherheits-
Bananensteckerbuchsen (Modelle 190M-2).
Die isolierten Eingänge erlauben getrennte potentialfreie
Messungen mit jedem der Eingänge.
TM
).
Tastenbeleuchtung
Ein: Signal wird getriggert.
Aus: Signal wird nicht getriggert.
Blinken: Wartet auf einen Trigger für
Schreibspur-Aktualisierung bei „Single
Shot" (Einzelaufnahme) oder „On
Trigger" (Bei Trigger).
