PS320
Bedienungshandbuch
Punkt
Bezeichnung
E
Soft-Tasten
FETAL
MAT.
/ MAT.
AMPL
TOCO
5 μV
40 μV
F
EKG-Anschlüsse
10

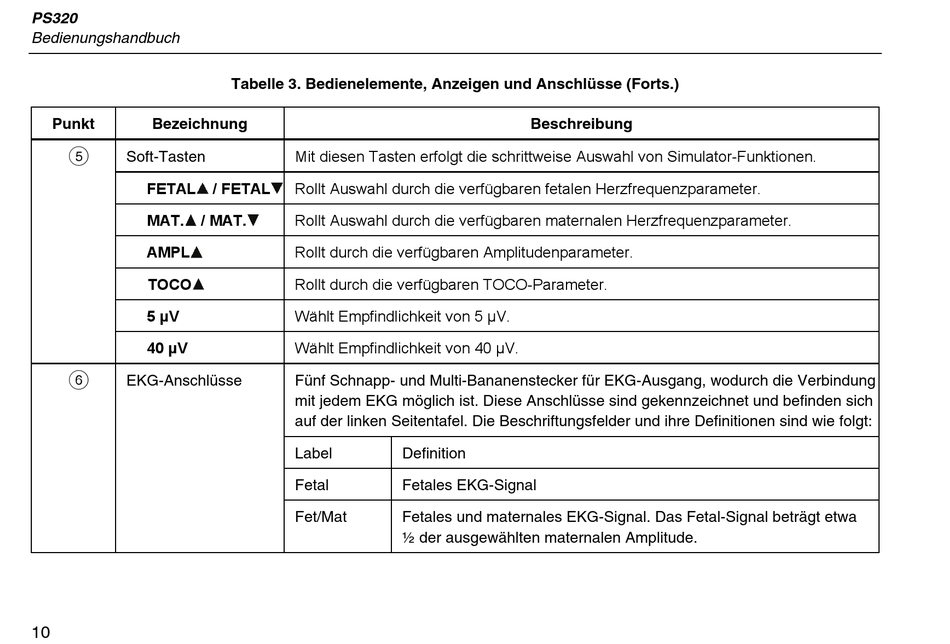

Tabelle 3. Bedienelemente, Anzeigen und Anschlüsse (Forts.)
Mit diesen Tasten erfolgt die schrittweise Auswahl von Simulator-Funktionen.
/ FETAL
Rollt Auswahl durch die verfügbaren fetalen Herzfrequenzparameter.
Rollt Auswahl durch die verfügbaren maternalen Herzfrequenzparameter.
Rollt durch die verfügbaren Amplitudenparameter.
Rollt durch die verfügbaren TOCO-Parameter.
Wählt Empfindlichkeit von 5 μV.
Wählt Empfindlichkeit von 40 μV.
Fünf Schnapp- und Multi-Bananenstecker für EKG-Ausgang, wodurch die Verbindung
mit jedem EKG möglich ist. Diese Anschlüsse sind gekennzeichnet und befinden sich
auf der linken Seitentafel. Die Beschriftungsfelder und ihre Definitionen sind wie folgt:
Label
Fetal
Fet/Mat
Beschreibung
Definition
Fetales EKG-Signal
Fetales und maternales EKG-Signal. Das Fetal-Signal beträgt etwa
½ der ausgewählten maternalen Amplitude.
