DPM4
Bedienungshandbuch
Nr.
Bezeichnung
A
LCD-Anzeige
B
Funktionstasten
C
MENU SCROLL
Tasten
E
Testtasten
PRESS / TEMP
Mit den Modellen DPM4 2G und 2H können folgende zusätzliche Tests durchgeführt werden:
FLOW / TEMP
ENVIRONMENT
E
Betriebstaste
F
Batteriefach
8

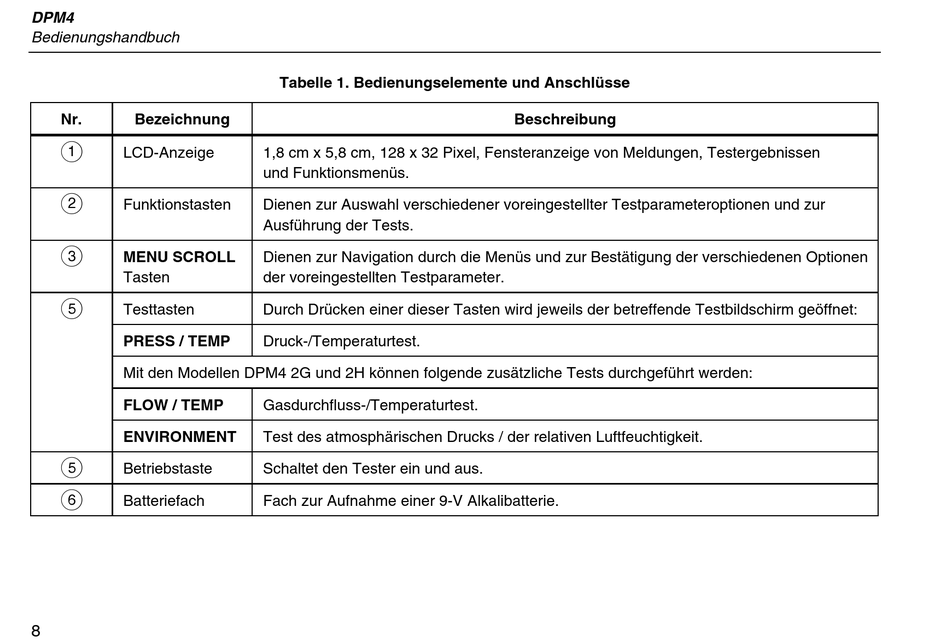

Tabelle 1. Bedienungselemente und Anschlüsse
1,8 cm x 5,8 cm, 128 x 32 Pixel, Fensteranzeige von Meldungen, Testergebnissen
und Funktionsmenüs.
Dienen zur Auswahl verschiedener voreingestellter Testparameteroptionen und zur
Ausführung der Tests.
Dienen zur Navigation durch die Menüs und zur Bestätigung der verschiedenen Optionen
der voreingestellten Testparameter.
Durch Drücken einer dieser Tasten wird jeweils der betreffende Testbildschirm geöffnet:
Druck-/Temperaturtest.
Gasdurchfluss-/Temperaturtest.
Test des atmosphärischen Drucks / der relativen Luftfeuchtigkeit.
Schaltet den Tester ein und aus.
Fach zur Aufnahme einer 9-V Alkalibatterie.
Beschreibung
