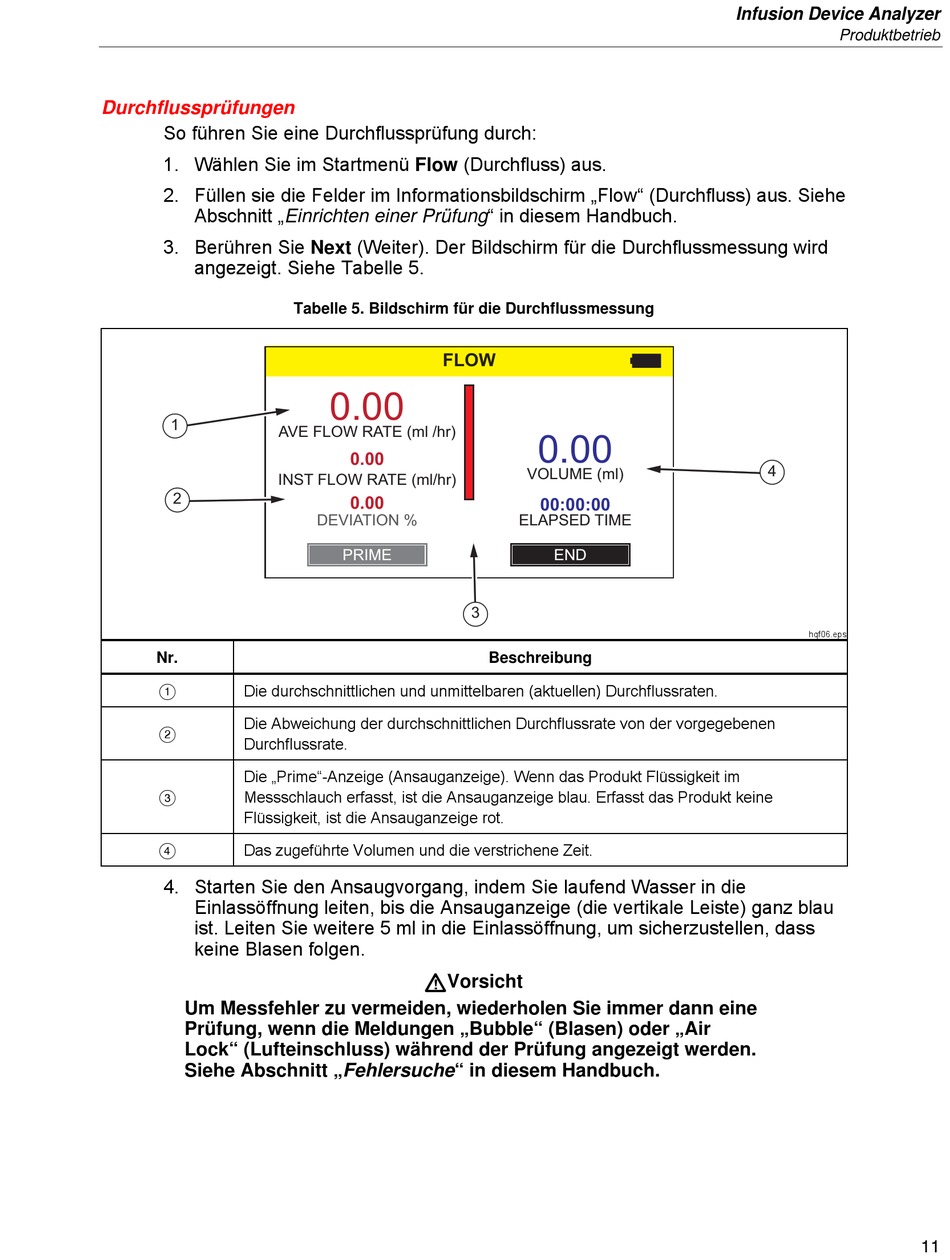

Durchflussprüfungen
So führen Sie eine Durchflussprüfung durch:
1. Wählen Sie im Startmenü Flow (Durchfluss) aus.
2. Füllen sie die Felder im Informationsbildschirm „Flow" (Durchfluss) aus. Siehe
Abschnitt „Einrichten einer Prüfung" in diesem Handbuch.
3. Berühren Sie Next (Weiter). Der Bildschirm für die Durchflussmessung wird
angezeigt. Siehe Tabelle 5.
1
AVE FLOW RATE (ml /hr)
INST FLOW RATE (ml/hr)
2
Nr.
Die durchschnittlichen und unmittelbaren (aktuellen) Durchflussraten.
Die Abweichung der durchschnittlichen Durchflussrate von der vorgegebenen
Durchflussrate.
Die „Prime"-Anzeige (Ansauganzeige). Wenn das Produkt Flüssigkeit im
Messschlauch erfasst, ist die Ansauganzeige blau. Erfasst das Produkt keine
Flüssigkeit, ist die Ansauganzeige rot.
Das zugeführte Volumen und die verstrichene Zeit.
4. Starten Sie den Ansaugvorgang, indem Sie laufend Wasser in die
Einlassöffnung leiten, bis die Ansauganzeige (die vertikale Leiste) ganz blau
ist. Leiten Sie weitere 5 ml in die Einlassöffnung, um sicherzustellen, dass
keine Blasen folgen.
Um Messfehler zu vermeiden, wiederholen Sie immer dann eine
Prüfung, wenn die Meldungen „Bubble" (Blasen) oder „Air
Lock" (Lufteinschluss) während der Prüfung angezeigt werden.
Siehe Abschnitt „Fehlersuche" in diesem Handbuch.
Tabelle 5. Bildschirm für die Durchflussmessung
FLOW
0.00
0.00
0.00
DEVIATION %
PRIME
3
Vorsicht
0.00
VOLUME (ml)
00:00:00
ELAPSED TIME
END
Beschreibung
Infusion Device Analyzer
Produktbetrieb
4
hqf06.eps
11
