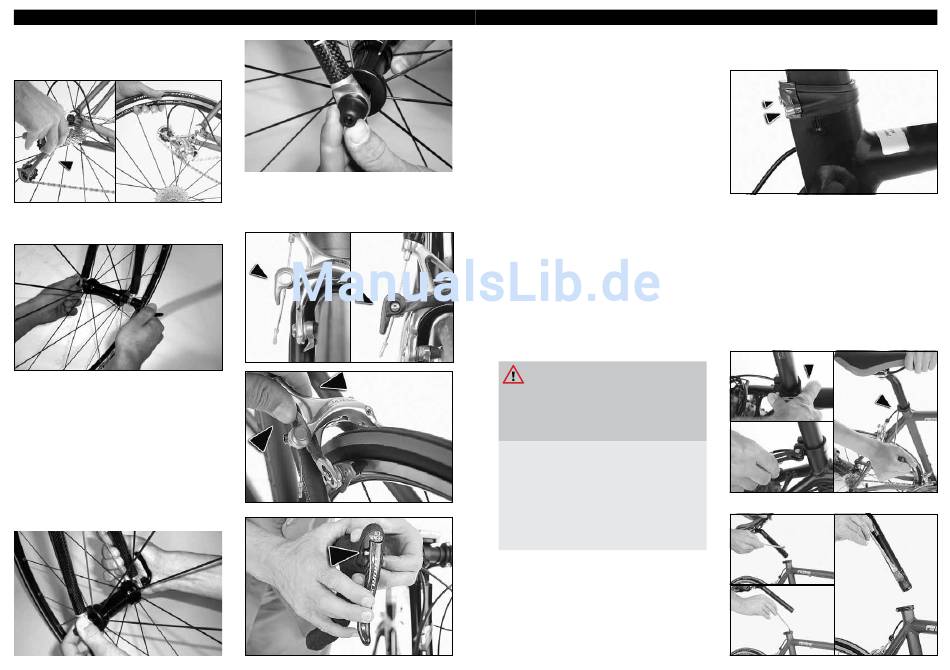

62 | MTB/ REnnRad/ TREkking
•
Setzen Sie das Hinterrad so darunter, dass
sich die Kette über dem kleinsten Ritzel
befindet.
•
Senken Sie vorsichtig das Heck, bis sich die
Achse links und rechts am Anschlag der
Ausfallenden befindet.
b) Setzen Sie das Vorderrad ein
•
Heben Sie das Fahrrad am Lenker hoch.
•
Setzen Sie das Vorderrad unter die Ausfal-
lenden der Vorderradgabel.
•
Senken Sie vorsichtig die Gabel, bis sich die
Achse links und rechts bündig am Anschlag
der Ausfallenden befindet.
2. Befestigen Sie die Radnaben.
•
Bei Klemmung mit Schnellspannhebel: siehe
Kapitel 8.8.
3. Schließen Sie die Felgenbremsen
a) Bei Rennradbremsen von Shimano
und Sram:
•
Drücken Sie den Hebel nach unten.
b) Campagnolo:
•
Es befindet sich kein Hebel an der Bremse.
•
Gehen Sie in umgekehrter Reihenfolge zum
Öffnen vor und drücken Sie den Stift am
Bremshebel von außen nach innen.
•
Ziehen Sie dabei den Bremshebel.
4. kontrollieren Sie den Einbau:
•
Betätigen Sie dazu die Bremsen.
•
Berührt danach ein Bremsgummi die Felge,
so kann das auf einen falschen Sitz der Nabe
in den Ausfallenden hinweisen.
• Lösen Sie in diesem Fall nochmal den
Schnellspannhebel, kontrollieren und korri-
gieren Sie den Sitz der Nabe und schließen
den Schnellspannhebel wieder.
•
Die Bremse (bei Felgenbremsen) muss dabei
nicht geöffnet werden. Tritt danach keine
Besserung auf, so wenden Sie sich umge-
hend an Ihren Fachhändler.
11.2 Sattelstütze mit Sattel ein-
und ausbauen
gefahr von Personen- und
Sachschäden!
Eine falsch montierte Sattelstütze kann
zu gefährlichen Fahrsituationen, Stürzen,
Unfällen und Sachschäden führen.
•
Lassen Sie sich den Aus- und Einbau Ihrer
Sattelstütze unbedingt von Ihrem Fach-
händler zeigen.
•
Üben Sie diese Arbeit mindestens einmal
unter dessen Aufsicht und Kontrolle.
•
Nehmen Sie den Aus- und Einbau nur dann
vor, wenn Sie sich sicher sind, diese Arbeiten
korrekt zu beherrschen.
Zum Transport dürfen Sie an Ihrem Fahrrad die
Sattelstütze mit Sattel aus- und danach wieder
einbauen.
Die Sattelstütze ist mit einer Klemmschelle im
Sitzrohr des Rahmens befestigt und entweder mit
einem Schnellspannhebel oder einer Innensechs-
kantschraube geklemmt.
MTB/ REnnRad/TREkking
Es können auch Sonderformen mit zwei Schrauben
montiert sein.
Bei Klemmung ohne Schnellspannachse benötigen
Sie dazu einen Innensechskantschlüssel und einen
Drehmomentschlüssel in jeweils passender Größe.
Konsultieren Sie dazu auch Ihren Fachhändler.
So bauen Sie ihre Sattelstütze aus:
1. Öffnen Sie die Sattelklemmung am
Schnellspannhebel nach kapitel 8.8
oder an der innensechskantschraube mit
einem passenden inbusschlüssel.
2. Ziehen Sie den Sattel samt Sattelstütze
aus dem Rahmen.
So bauen Sie ihre Sattelstütze ein:
