CYBEX 770R Bedienungsanleitung Seite 24

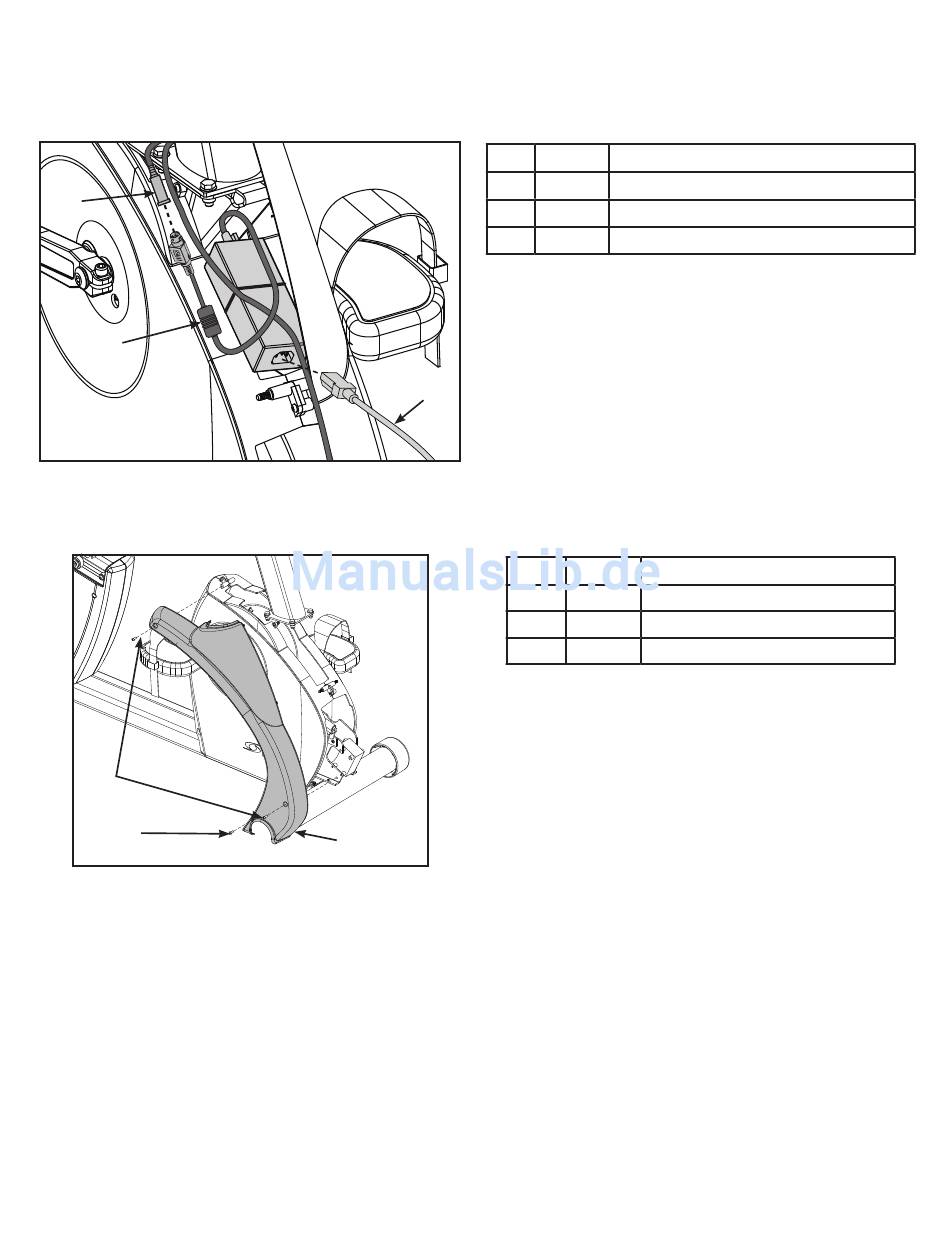

8. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen, dass
die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur Freigabe nicht
getrennt werden können.
1
2
Vorderabdeckungen anbringen.
1. Mit einem Kreuzschlitz-Schraubendreher die vordere rechte Abdeckung mit drei Schrauben montieren.
1
2
Die vorderen Abdeckungen werden neben den drei Befestigungsschrauben je Abdeckung auch durch fünf
Kunststoffzungen zusammengehalten. Sicherstellen, dass alle vier Kunststoffzungen ordnungsgemäß in jeder
vorderen Abdeckung eingerastet sind.
Cybex – Bedienungsanleitung
1
2
3
3
3
24
Artikel Beschreibung
Netzteilausgang
Konsolenkabel-DIN-Steckverbinder
11 Netzkabel
Artikel Beschreibung
1 15 Schraube, 8-16 x 0,50" (3)
2 16 Schraube, 8-16 x 0,75", (1)
3 4 Rechte vordere Abdeckung
