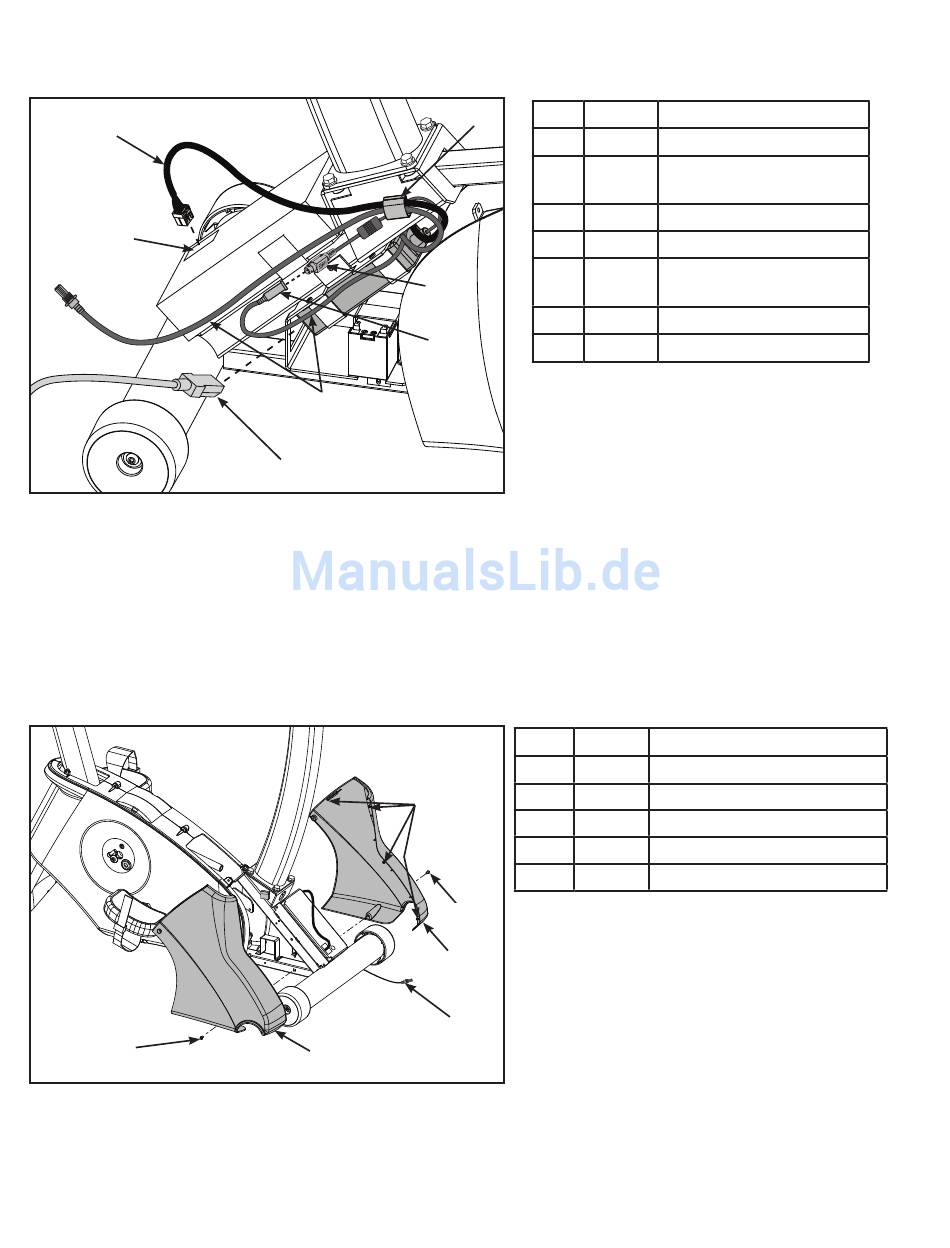

6. Konsolenkabel durch die graue Kabelklammer am Controller verlegen.
1
2
7. Display-Kabel in die Display-Kabel-Buchse der unteren Schalttafel einstecken. Sicherstellen, dass der
Steckverbinder fest angeschlossen ist.
8. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen, dass
die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur Freigabe nicht
getrennt werden können.
Vorderabdeckungen anbringen.
1. Mit einem Kreuzschlitz-Schraubendreher die vordere linke Abdeckung mit einer Schraube montieren.
2
2. Optionale A/V-Kabel durch die vorderen Abdeckungen zur Vorderseite des Geräts verlegen. Vorsichtig
vorgehen, damit die Kabel während der Montage nicht eingeklemmt oder beschädigt werden.
Cybex – Bedienungsanleitung
6
5
4
3
1
2
3
4
5
Artikel Beschreibung
7
1
2
3
11
4
5
6
7
Artikel Beschreibung
1
2
14
3
4
4
5
5
17
Display-Kabel
Display-Kabel-
Steckverbinder
Netzkabel
Optionale A/V-Kabel
Konsolenkabel-DIN-
Steckverbinder
Netzteilausgang
Graue Kabelklammer
Kunststoffzungen
Schraube
Linke vordere Abdeckung
Optionale A/V-Kabel
Rechte vordere Abdeckung
