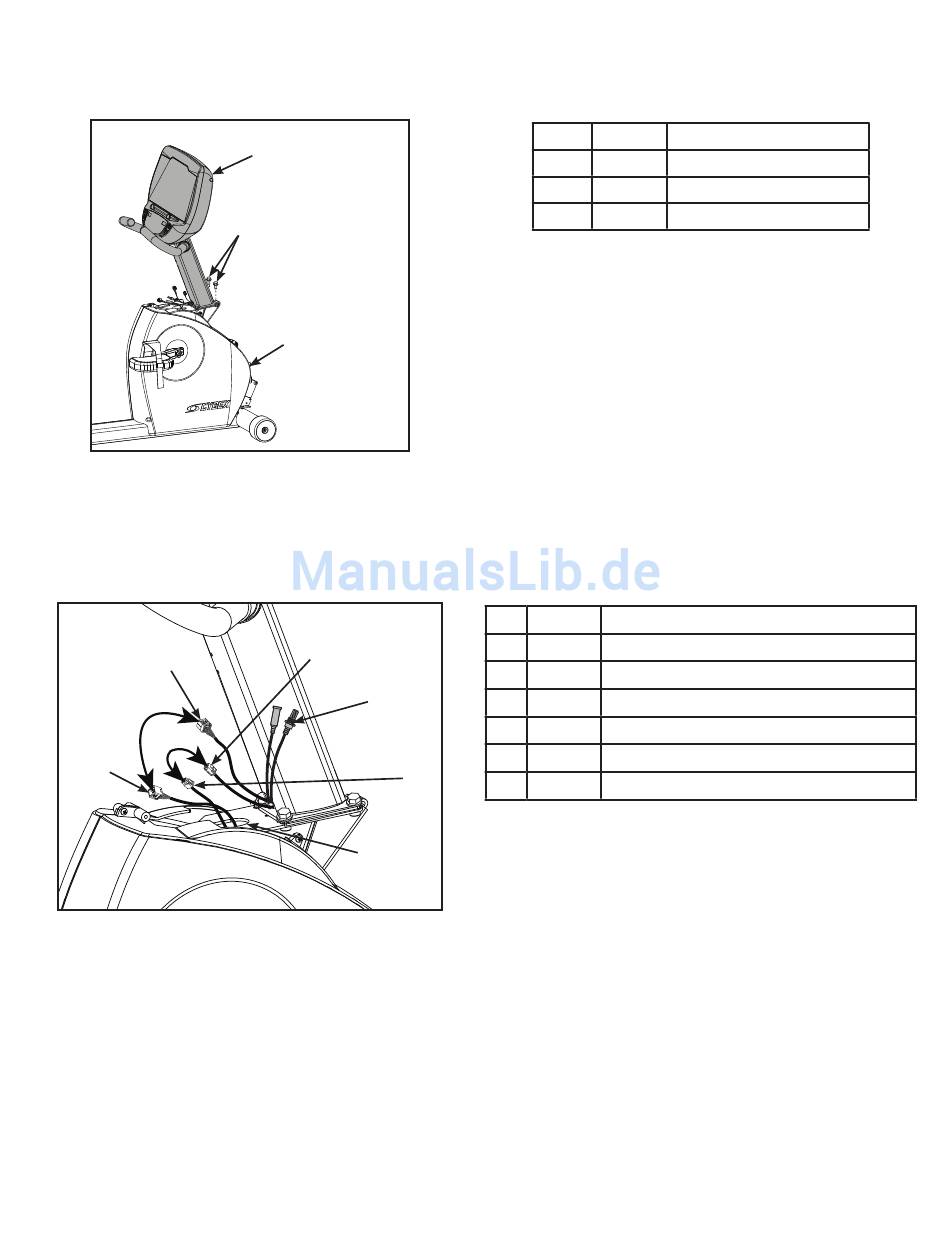

2. Die Konsole in der richtigen Position auf dem Unterteil platzieren. Dazu auf die beiden
Befestigungsschrauben schieben.
2
3. Die anderen beiden Schrauben mit der Hand eindrehen.
4. Die vier Schrauben mit einem 1/2-Zoll-Steckschlüssel fest anziehen.
5. Den Steckverbinder des oberen Display-Kabels in den Steckverbinder des unteren Display-Kabels
stecken. Sicherstellen, dass die Steckverbinder einrasten und fest angeschlossen sind.
1
2
6. Den oberen Herzfrequenz-Steckverbinder in den unteren Herzfrequenz-Steckverbinder stecken.
7. Alle Steckverbinder jeweils in die obere Öffnung des Rahmens stecken. Vorsichtig vorgehen, damit die
Kabel während der Montage nicht eingeklemmt oder beschädigt werden.
Cybex – Bedienungsanleitung
1
3
3
4
5
6
Artikel Beschreibung
1 2
2
13
3 1
Artikel Beschreibung
1
Oberer Display-Steckverbinder
2 Unterer Display-Steckverbinder
3 Oberer Herzfrequenz-Steckverbinder
4
A/V-Kabel (optional)
5 Unterer Herzfrequenz-Steckverbinder
6 Obere Öffnung im Rahmen
23
Konsole
Schrauben (2)
Unterteil
