Rs232 Verdrahtung; Rs485 Verdrahtung - Power Electronics Sd 700 Serie Installationsanleitung

POWER ELECTRONICS

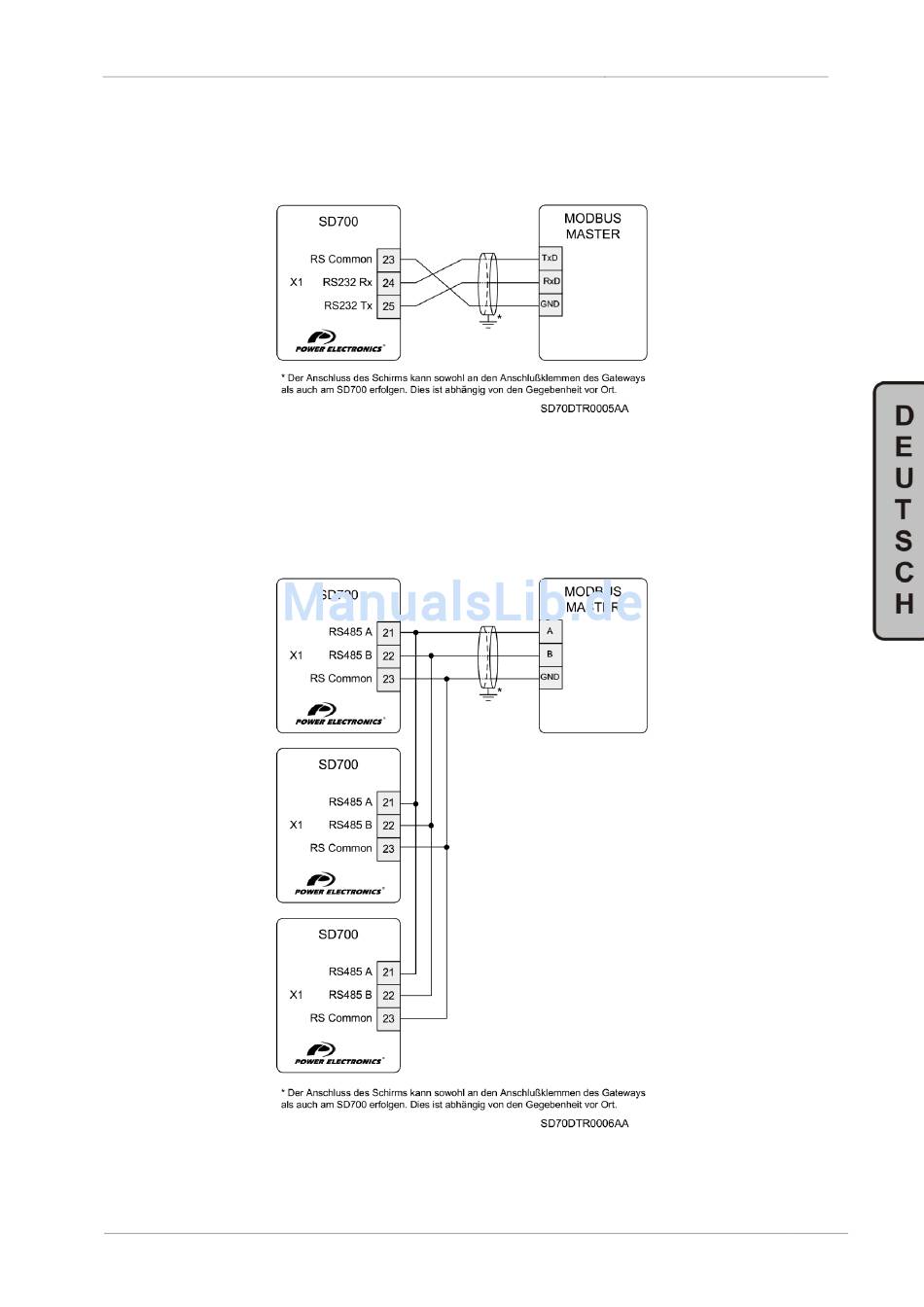

8.3. RS232 Verdrahtung

Die nachfolgende Zeichnung zeigt den typischen Anschluss für eine RS232 Schnittstelle:

8.4. RS485 Verdrahtung

Die nachfolgende Zeichnung zeigt den typischen Anschluss für eine RS485 Schnittstelle:
Abbildung 8.2 RS232 Verdrahtung
Abbildung 8.3 RS485 Verdrahtung
SD700 SERIE
MODBUS SCHNITTSTELLE
71
