Minimalkonfiguration mit Optionen
Um einen völlig autarken (von Steuerleitungen u.ä. unabhängigen) Betrieb zu realisieren wird eine Poten-
tiometereinheit (SK CU4-POT) benötigt. In Verbindung mit einem integrierten Netzteil (SK CU4-...-24V)
lässt sich so eine Lösung mit nur einer Netzzuleitung (je nach Ausführung 1~ / 3~) errichten, sowie eine be-
darfsgerechte Drehzahl und Drehrichtungssteuerung gewährleisten (siehe Anschlussbeispiel unten).
Auch bei dieser Konfigurationsvariante besteht die Möglichkeit, den Frequenzumrichter auf automatischen
Anlauf mit „Netz Ein" durch Anpassung von (P428) zu parametrieren.

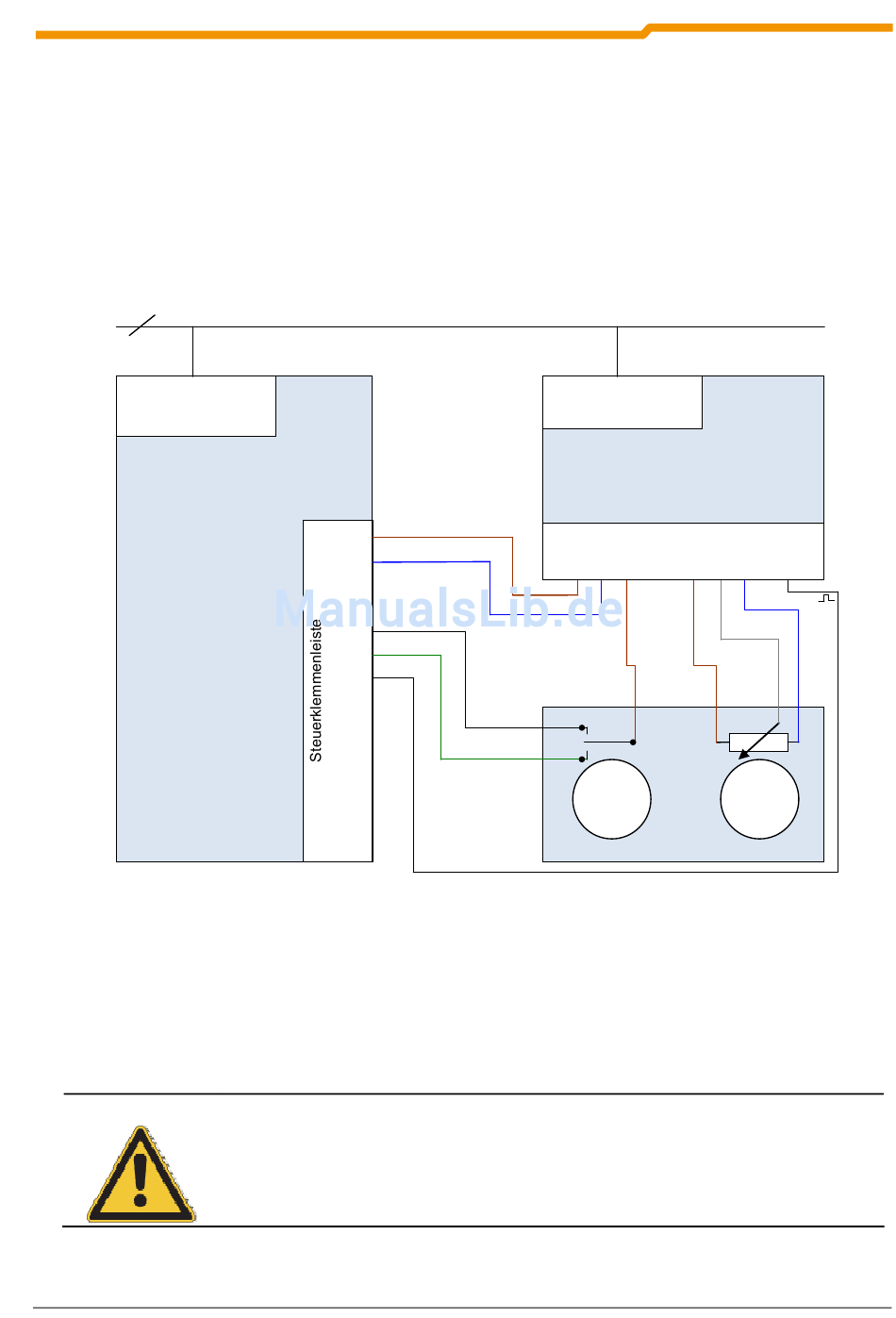

Anschlussschema SK CU4-POT und Parametrierung, Beispiel
1/3~ 115/230/400V + PE
L1 - L2/N - L3
115/230/400V
Frequenzumrichter
SK 2x5E-...
DIP-Schalter-Einstellung:
oder
empfohlene
Parameter-Einstellung, DIP1-8 = off:
HINWEIS
BU 0240 DE
24V=
44
GND
40
.
.
21
22
0-100%
23
24
.
.
.
In den Netzteilen SK TU4-...-24V und SK CU4-...-24V ist ein 8-Bit A/D - Wandler integriert.
Dadurch ist es möglich ein Potentiometer oder eine andere analoge Sollwertquelle an das
Netzteil anzuschließen und über ein entsprechendes Impulssignal auf einen digitalen Eingang
des Frequenzumrichters zu leiten.
24V Netzteil
SK CU4-24V-...
(br)
(bl)
R
L
(sw)
(gn)
DIP3 = off, DIP4 = on, DIP5 = off
P400 [07] = 1
P420 [02] = 2
P420 [01] = 1
P420 [03] = 26
L1 - L2/N
115/230/400V
Steuerklemmenleiste
44 40 44 ...
11 14 12
0-10V
10V=
(br)
(br)
R/0/L
Schalter
SK CU4-POT
4 Inbetriebnahme
B1
AGND
(ws)
(bl)
Poti
0-10
25
