Einfache Wartungs- und Servicetätigkeiten
Allgemeines
Alle 500 gefahrenen km muss kontrolliert werden, ob sämtliche Schrauben noch fest angezogen sind.
Schweiß auf Cockpit und Rahmen muss nach jedem Training entfernt werden um die Lackierung vor Rost-
schäden zu schützen. Rostbildung auf Grund von Schweiß fällt nicht unter die Garantieregelung.
Die Oberfläche des Geräts wird mit einem weichen Tuch, das mit Wasser angefeuchtet wurde, gereinigt.
Das Tuch kann auch mit einer milden Seifenlösung benetzt werden.

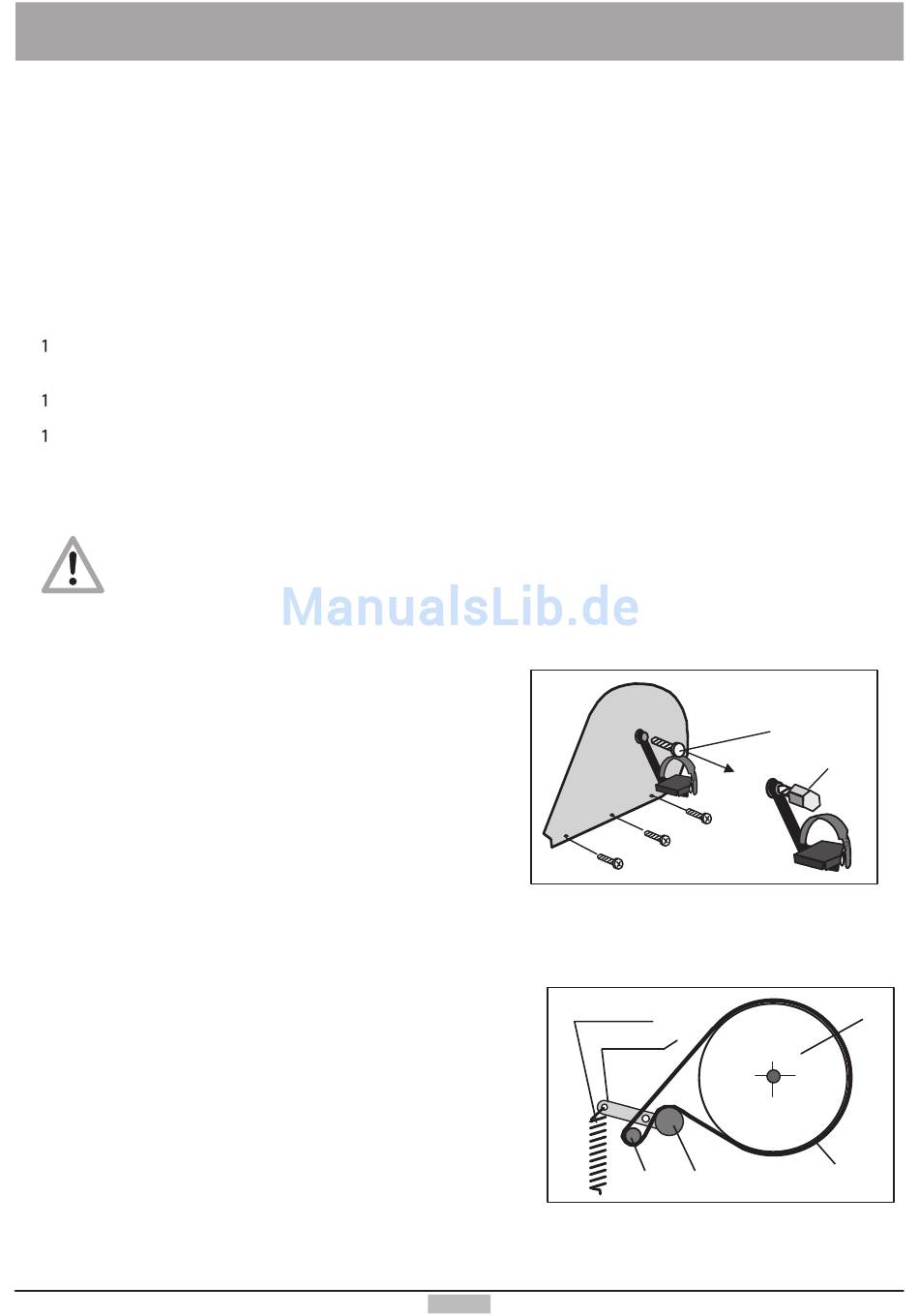

Keilriemen erneuern
Benötigtes Werkzeug :
M 12 Sechskant-, oder Inbusschraube (handelsüblich)
und passenden Gabel- oder Inbusschlüssel
Kreuzschlitz- Schraubendreher
Inbusschlüssel 6mm
Zum Wechseln des Keilriemen wie folgt vorgehen:
Vor dem Öffnen des Geräts unbedingt den Netzstecker ziehen!
Beim Keilriementausch darauf achten, dass die im Inneren liegenden
Teile des ergo_bike nicht beschädigt werden.
Für Störungen oder Schäden, die durch mangelnde Vorsicht während des
Wechselns des Keilriemens entstehen, haftet der Hersteller nicht !
Keilriemen sind Verschleißteile. Diese fallen nicht unter die Garantieregelung.
Der Keilriemen befindet sich auf der rechten Seite
Pedalarmbefestigungsschraube ( 1 ) herausschrauben.
1.
( Inbusschlüssel 8mm )
Pedalarm mit einem handelsüblichen "Kurbelabzieher" / KA
2.
(im Fahrradfachhandel erhältlich) von der Achswelle
herunterdrücken (abziehen).
Pedale dabei festhalten und abnehmen.
Kreuzschlitzschrauben (2-4) an der unteren
3.
Seitenverkleidung/ rechts herausschrauben.
Seitenverkleidung vorsichtig abnehmen.
4.
Die Antriebsteile auf der Trägerplatte / Aggregat sind nun frei
5.
zugänglich. Unter Drücken des Spannhebels entgegen der
Zugrichtung der Feder (9h), den Keilrippenriemen von der
Antriebsscheibe ( 9a ) abziehen.
Das Aufziehen des neuen Keilrippenriemens und die
Montage erfolgt in entgegengesetzter Reihenfolge wie
beschrieben ( 1. - 6. ).
Der neue Antriebsriemen und die Laufflächen aller anderen Antriebselemente sollten vor dem Einbau des neuen
Antriebsriemen mit z.B. Haushaltsspiritus oder Reinigungsbenzin entfettet werden.
Feder
Spann-
hebel
28
1
4
3
2
9h
9g
9r
9p
Rechts
KA
9a
9c
