Ersatzteilliste - Daum electronic cardio pro Bedienungsanleitung

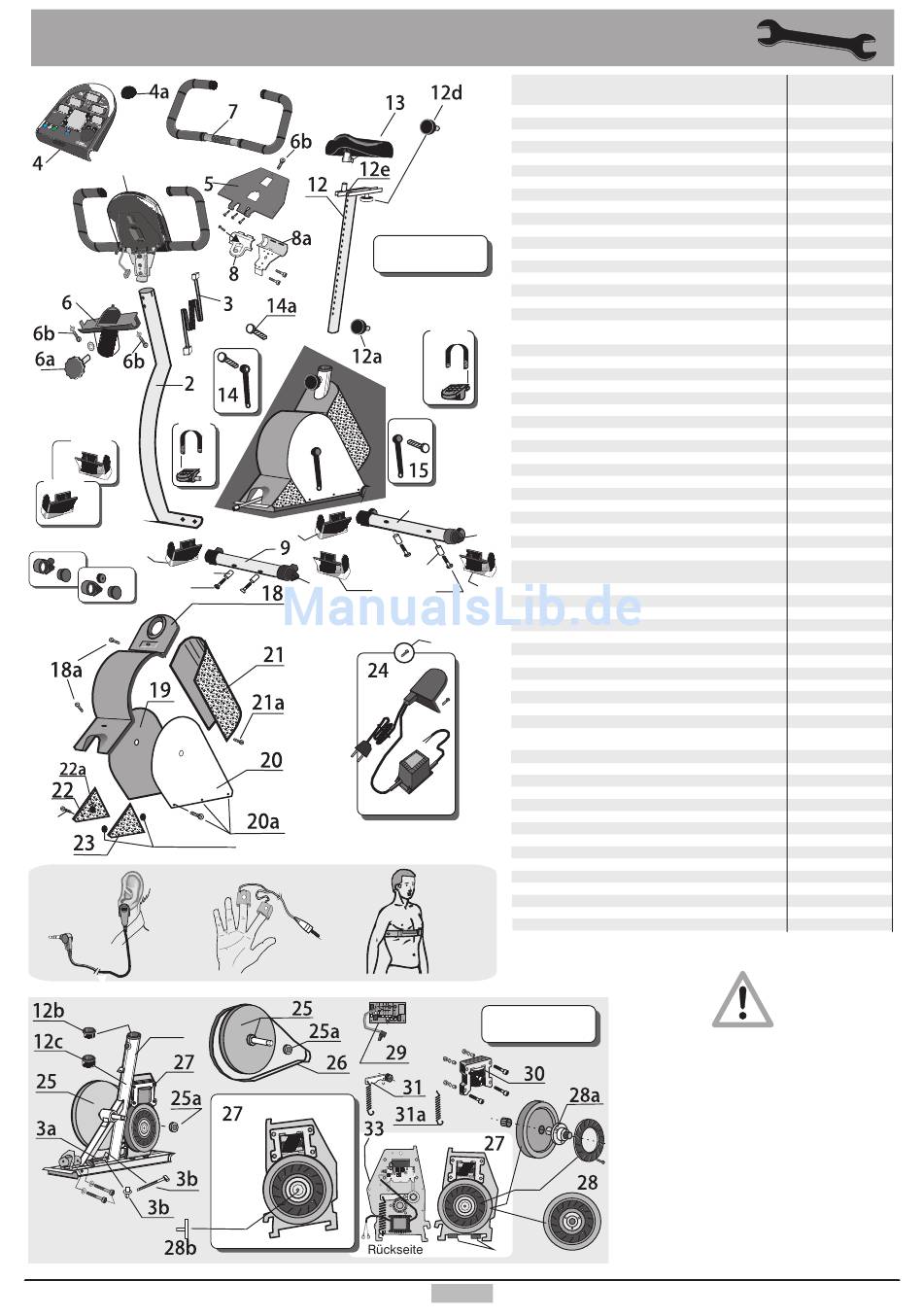

Ersatzteilliste

4.1
Satz
SF = swing feet
16 / 17
links
11a
rechts
16
rechts
11b
SF
9a
9b
10a
9c
21a
mit Klettverschluß
befestigt
34
1a
G
F
Gerät
Satz
16 / 17
links
17
1
10
SF
9b
SF
9c
9a
24a
35
36
Front
Nr. Ersatzteil
1 ergo_bike pro Korpus komplett
2 Lenkersäule
2a Lenkersäulen-Befestigungsschraube ( M10 / Inbus )
3 Verbindungskabel Cockpit / Korpus
3a Kabel Leistungsteil / Cockpit
3b Montagesockel für Rastenband
3c Kabelbinder
4 Cockpit / komplettes Oberteil inklusive Elektronik
Steuerknopf Nr. 6
4a
4b Cockpit Oberteil
4c Cockpit Unterteil
4d Leiterplatte / Cockpit-Elektronik
5 Stützblech
5a Cockpit Gehäuse-Schrauben
6 Cockpit Abdeckstutzen
6a Spannknopf / Sterngriff / Lenkerarretierung
6b Schrauben / Abdeckstutzen
7 Lenker
8 Lenkerklemme ( oben )
8a Lenkerhalter ( unten )
9 Fuß komplett vorne
9a Satz Standfuß mit Höhenverstellung ( vorne )
9b Distanzrohr für Fußbefestigung
9c Schraube zur Fußbefestigung
10 Fuß komplett hinten
10a Satz Standfuß mit Rolle ( hinten )
11 SF = "swing feet" ( Komplettsatz )
11a "swing feet" / Fuß links
11b "swing feet" / Fuß rechts
12 Sattelsäule mit verschiebbarem Sattelzapfen
12a Knebelknopf zur Sattelsäulenverstellung
12b Sattelsäulenführung 1 ( oben )
12c Sattelsäulenführung 2 ( unten )
12d Arretierungs-Schraubknopf / Sattelverstellung
13 Sattel
14 Pedalarm rechts
10a
14a Befestigungsschraube für Pedalarme
15
Pedalarm links
16/17 Satz Pedale mit Riemen
( komplett für rechts u. links )
SF
18 Obere Korpusabdeckung
18a Befestigungsschrauben für obere Korpusabdeckung
19 Seitenverkleidung rechts
20 Seitenverkleidung links
20a Befestigungsschrauben für Seitenteil
21 Lochblechhaube
21a Befestigungsschrauben für Lochblechabdeckungen
22 Lochblechabdeckung rechts
22a Lochabdeckung
23 Lochblechabdeckung links
24
Winkelabdeckung mit Netzschalter, Netzteil und -kabel
24a Befestigungsschrauben für Winkelabdeckung hinten
25 Riemenscheibe mit eingeschweißter Pedalwelle und
einem aufgepressten Rillenkugellager
25a Rillenkugellager für Tretlager
26 Antriebsriemen ( Keilrippenriemen )
27 Antriebseinheit komplett
28 Schwungscheibeneinheit komplett
28a Schwungscheibenflansch mit Rillenkugellager
28b Befestigungsschraube für Schwungscheibe
29 Leistungsteil inkl. Lichtschranke
30 Bremsmagnet
31 Riemenspanner komplett
31a
Riemenspannfeder
32 Gummipuffer D 25 x 10
33 Gummipuffer D 25 x 15
34
Pulssensor
35 Relaxsensor
36 Cardio Sensor-Brustband
Antrieb
32
30
Bestell-Nr.
Cardio pro
M60 95 607 A
00 18 208
00 21 914
12 10 802
12 10 801
03 00 035
07 50 090
M70 95 182
00 17 422
00 17 436
00 17 437
M 13 00 583
00 17 138
00 03 120
00 37 404
00 17 317
00 21 913
90 91 073
00 17 233 A
00 17 232 A
M80 90 197
00 17 418
00 09 535
00 21 850
M80 90 198
00 17 419
90 91 080
M 80 90 510
M
80 90 520
00 17 199
19 00 239
00 17 185
00 17 186
00 17 194
00 17 432
00 47 510.15
00 47 525
00 47 520.15
00 17 530
00 17 337
00 23 411
00 18 412
00 18 411
00 26 413
M80 90 231
00 21 510
00 18 270
00 17 395
00 18 269
50 00 100
00 24 411
M80 90 170
00 09 316
00 31 070
M 60 90 500.02
M 80 90 052n
50 00 200n
00 17 286
E 80 90 025.05
18 20 000
00 37 313
00 09 232
00 07 320
00 07 325
00 17 900
E 80 90 080
90 91 015
Bitte geben Sie bei Ihrer
Bestellung die Ersatzteil-
Bestell-Nr. und unbedingt
auch die Geräte-Serien-Nr.
an. Diese befindet sich auf
dem Typenschild, das
sich auf der hinteren
Kunststoffabdeckung
neben dem Ein- / Aus-
schalter befindet !
