Aufstellhinweise
Allgemeines
Das ergo_bike sollte auf ebenem Boden aufgestellt werden. Für Schäden am Fußboden
haftet der Hersteller nicht. Es wird deshalb dringend empfohlen, das Gerät auf einer schüt-
zenden Unterlage zu fahren.
Es ist nicht für den Betrieb in Feuchträumen vorgesehen. Am ergo_bike kann sich Rost
bilden, der Geräteteile schädigt und Betriebsfunktionen sowie die Betriebssicherheit stört.
Das ergo_bike arbeitet mit einer Netzspannung von 230 Volt, 50/60 Hz und einer Leis-
tungsaufnahme von 50 Watt. Das Stromnetz muss diesen Bedingungen entsprechen!
Mängel oder Schäden am Gerät, die die Sicherheit beeinträchtigen, sind unbedingt zu be-
heben. Defekte oder angebrochene Teile sind sofort auszutauschen (siehe Ersatzteilliste
seite 29 ). Das Gerät ist im Schadensfall bis zur ausgeführten Reparatur stillzulegen.

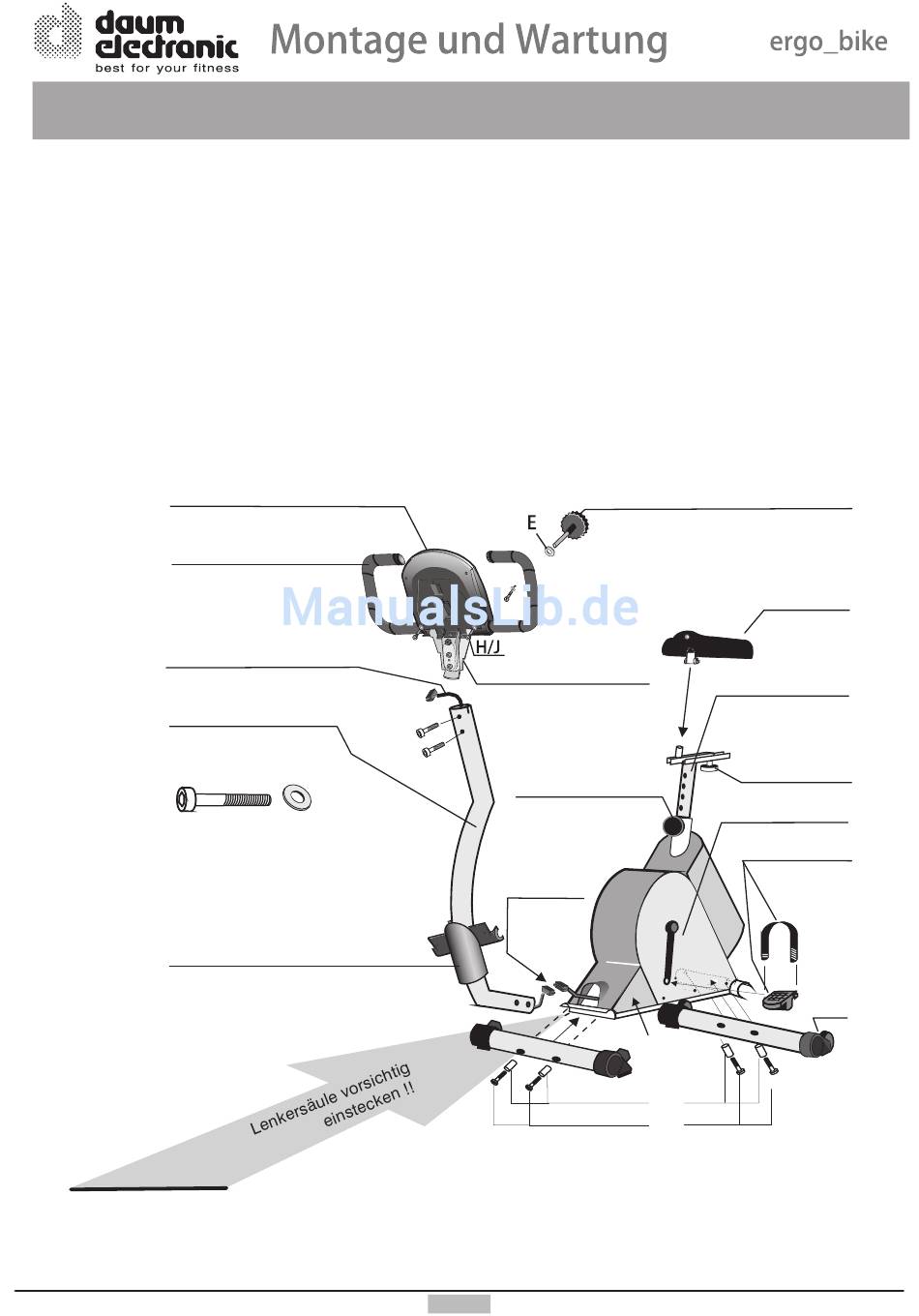

Cockpit 4.1
( vormontiert )
Lenker 7
Cockpitkabel 3
( Stecker schwarz / CS )
Lenkersäule 2
F / G
F / 2x
Lenkersäulen-
Befestigungsschrauben
Cockpitstutzen 6
Achtung !!
Das Kabel der Lenkersäule muss vor dem Hineinstecken der Lenkersäule in den Rahmen
( nach dem Zusammenstecken der Stecker ) in die Lenkersäule zurückgeschoben werden, da
ansonsten Kabel - Quetschstellen entstehen, die zum Ausfall des ergo_bike führen können !
G / 2x
22
Klemmbacken 8.1
Knebelknopf 12a
Steckver-
bindung
F/G
Spannknopf 6a
( Lenkerarretierung)
Sattel 13
Sattelstütze 12
mit Horizontal
-verstellung
Knebelknopf 12d
Grundgerät 1
Pedal 16/17
mit
Riemen
16a/17a
Rolle
B
A
