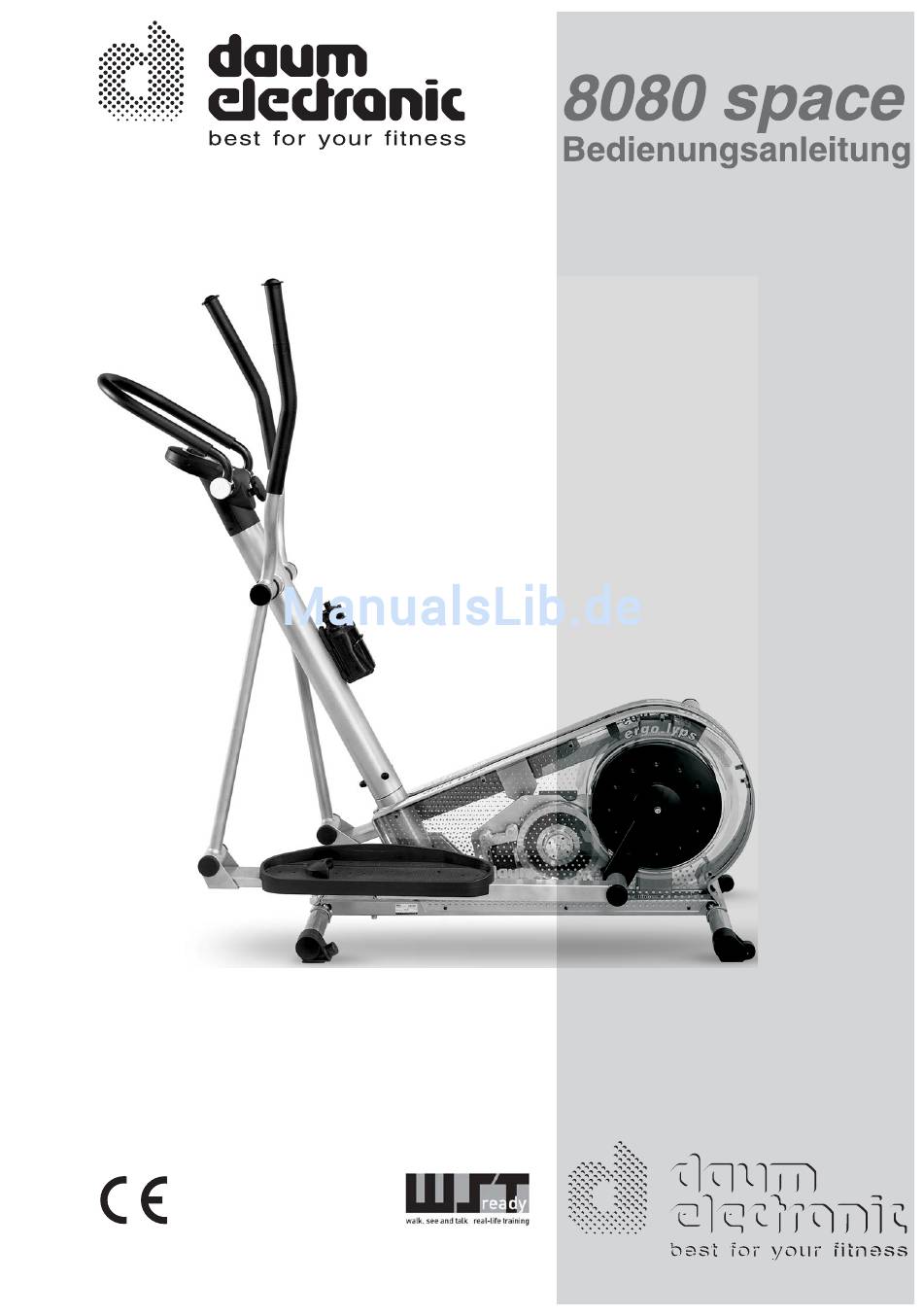

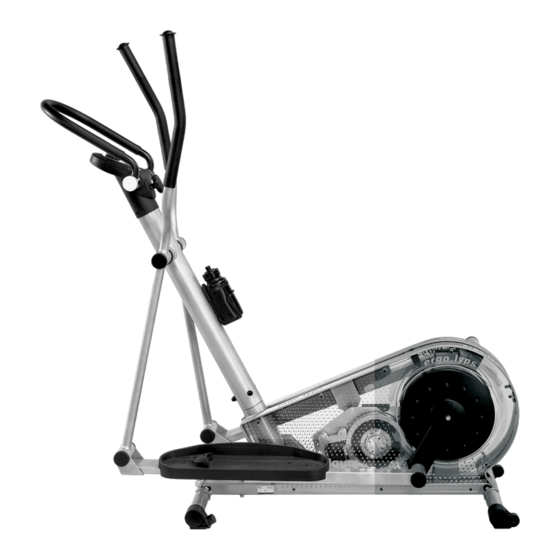

- Seite 1 8080 space Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beachten Sie Inbetriebnahme Cockpit Trainieren Die Relax- Funktion Pulsüberwachung Technische Daten Glossar Was ist, wenn...? Garantiebedingungen Montage Ändern der Kurbelgelenkposition Anschlussmöglichkeiten Transport und Lagerung Zubehör (gesondert zu erwerben) Wartung Cockpit tauschen Ersatzteilliste... -
Seite 3: Beachten Sie
Tuch zu trocknen. Die Oberfläche ist nicht mit ätzenden oder starken Chemikalien zu berühren. Das maximale Benutzergewicht beträgt 120kg. Die daum electronic gmbh gibt für den Privatgebrauch 24 Monate Garantie, bei gewerblicher Nutzung drei Monate. Bei unsachgemäßer Handhabung wird die Garantie hinfällig. -
Seite 4: Inbetriebnahme
Inbetriebnahme On / Off On / Off- Schalter befindet sich an der Rückseite des Geräts. Beim Einschalten des Geräts ist eine Melodie ist zu hören. Cockpit Steuerknopf Steckerbuchse Pulssensor Steckerbuchse Relaxsensor 3 farbige LED: Anzeige rot “betriebsbereit” Anzeige orange “Kommunikation mit PC vorhanden, kein Programm aktiv” Anzeige grün “Kommunikation mit PC vorhanden, Programm aktiv”... -
Seite 5: Trainieren
Trainieren Hinweis: Das Training mit ergo_win premium pro space edition ist in der Bedienungsanleitung auf der beiliegenden CD beschrieben. Die Funktionen des Steuerknopfes sind abhängig von der Programmauswahl in der ergo_win premium pro space edition Software. Bedienung des Steuerknopfes: "Drehen” “Drücken”... -
Seite 6: Pulsüberwachung
Pulsüberwachung Es ist wichtig, den Puls während des Trainings zu beobachten und ihn nicht zu überbelasten! Gesund- heits- Beispiel gefahr! für Lebensalter 50 Jahre oder Pulsgrenzwert 170 100% Alarm-Bereich Pulsfrequenz ab 170 GefahrBereich Pulsfrequenz 145 - 169 Pulsfrequenz 128 - 144 Aerober Bereich Pulsfrequenz 102 - 127 Pulsfrequenz 40 - 101... -
Seite 7: Technische Daten
Technische Daten Bremsprinzip: Mikroprozessorgesteuerte, vollelektronische Wirbelstrombremse in den Drehzahlbereichen gemäß Diagramm. Belastungsbereich: 25 bis 400 Watt Drehzahlbereich: 0 - 199 U/min Belastungsgenauigkeit: +/- 10% Belastungsstufen: In 5-Watt-Schritten, manuell regulierbar Leistung Watt Antrieb: Einstufiger, wartungsfreier Keilrippenriemen in gefederter Antriebseinheit. Schwungmasse: gedreht Bio-Feedback-Funktion: Hautwiderstands-Bio-Feedback, Messung über Fingerelektroden, ca. -
Seite 8: Konformität Gemäß Gerätesicherheitsgesetz
Technische Daten Konformität Gemäß Gerätesicherheitsgesetz erklärt hiermit, dass dieses Produkt die folgenden Bestimmungen bezüglich der elektromagnetischen Kompatibilität und der elektrischen Sicherheit erfüllt: EN60335-1 Ausgabe Juli 2003 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke (Teil 1: Allgmeine Anforderungen) 89 / 336 / EWG vom 3. Mai 1989 mit anschließenden Änderungen ( Richtlinie 92 / 31 / EWG vom 28. -
Seite 9: Glossar
Glossar Aerober Bereich Die Phase des Trainings, bei der die Belastung der Muskulatur gerade so groß ist, dass diese ausreichend mit Sauerstoff versorgt wird und es nicht zur Akkumulation von Milchsäure ( Muskelkater ) kommt. Auch Aerobic nutzt den aeroben Bereich. Body-Mass-Index ( Index der Körpermaße ) Akustische und / oder optische Rückkoppelung von Lebensvorgängen und -zuständen im Körper. -
Seite 10: Was Ist, Wenn
Sollte eine Fehlerursache nicht erkannt werden, ist der Fachhändler, bei dem das Gerät gekauft wurde, zu kontaktie- ren oder die Ruf-Nr. der Zentrale bei Fa. daum electronic gmbh (++49 / (0) 911 / 97 536 - 0 ) anzurufen. Wir benötigen folgende Informationen: Die Geräte Nr. -
Seite 11: Programmstörung / Ausfall Der Cockpitsteuerung
Einheit auszutauschen. Die Bremseinheit, bestehend aus Schwungscheibe, Transformator, Riemenspannein- richtung und Montageplatte, ist nur mit drei Schrauben befestigt. Eine Austausch-Baugruppe kann über Fa. daum electronic gmbh bestellt werden. Diese kann vom Fach- händler oder Fahrradmechaniker ohne nachfolgende Justierung relativ einfach gegen die defekte Bremseinheit getauscht werden. -
Seite 12: Garantiebedingungen
Sollten Sie sich selbst nähere Informationen über Ihr Produkt beschaffen wollen, so können Sie unsere Service- und Reparaturhinweise im Internet ( www.daum-electronic.de ) nachlesen. Sie können aber auch unsere Zentrale bei Fa. daum electronic gmbh ( ++49 / (0) 911 / 97 536 - 0 ) anrufen. daum electronic gmbh, Fürth... -
Seite 13: Montage
Montage und Wartung ergo_lyps Aufstellhinweise Allgemeines ergo_lyps sollte auf ebenem Boden aufgestellt werden. Für Schäden am Fußboden haftet der Hersteller nicht. Es wird deshalb dringend empfohlen, das Gerät auf einer schüt- zenden Unterlage zu benutzen. ergo_lyps Es ist nicht für den Betrieb in Feuchträumen gebaut. Am könnte sich Rost bil- den, der Geräteteile schädigt und Betriebsfunktionen sowie die Betriebssicherheit stört. -
Seite 14: Verpackungsinhalt
Verpackungsinhalt Das ergo_lyps lässt sich leicht und schnell zu zweit aufbauen. Kleinteile Box Das Gerät: ergo_lyps Grundgestell mit Antriebsaggregat 1 Cockpitständer mit montiert. Cockpit u. U-Bügel 2 Gerätefüße 2 Pendelstangen / rechts u. links 2 obere Griffstücke incl. Ummantelung u. Kappen 2 Fußschienen / rechts u. -
Seite 15: Cockpit Anbringen
Cockpit anbringen Die Kabel X und Y an der Steckerverbindung verknüpfen. Anschließend das Cockpit aufstecken. Dabei ist darauf zu achten, dass die Kabel nicht eingeklemmt oder sogar abgetrennt werden. Dieser Montageschritt ist einfacher, wenn man zu zweit arbeitet, da die Cockpitstange ein hohes Gewicht hat. D / 3x C / 3x Die Schrauben mit den Unterlegscheiben einsetzen,... -
Seite 16: Fußschiene Anbringen (Vorne)
Pendelstange anbringen K / 2x E / 2x C / 2x Die Gelenkzapfen rechts und links am Cockpitständer festschrauben. Vorsicht! Die Pendelstange müssen richtig herum montiert werden (vgl. Bild). Gewölbte Federscheibe, Pendelstange und Unterlegscheibe mit Schraube an Cockpitstange zunächst nur lose anschrauben. Fußschiene anbringen (vorne) Fußschiene und Pendelstange mit D / 4x... -
Seite 17: Fußschiene Anbringen (Hinten)
Fußschiene anbringen (hinten) Gewölbte Federscheiben auf K / 2x E / 4x C / 4x die Lagerzapfen aufstecken. Links- / L Rechts- / R Lagerzapfen- Gewinde Kurbelarm Rechte beachten!! Fußschiene Lagerzapfen in Lagerböcke stecken, hierbei auf die L-/R-Kennzeichnung an der Stirnseite der Lagerzapfen achten. -
Seite 18: Flaschenhalterung Anschrauben
Flaschenhalterung anschrauben Flaschenhalter mit beigefügten Schrauben an Cockpitständer anschrauben Befestigung der Gelenkabdeckungen Nach diesen Montageschritten ist es erstmals möglich, den Bewegungsablauf des Ellipsentrainers von Hand zu testen und die richtige Ausrichtung der einzelnen Teile zueinander zu beurteilen. Sind keine sichtbaren Ungenauigkeiten und auch keine auffälligen Schleif- oder Quietschgeräusche erkennbar, sind alle Gelenk- und Befestigungsschrauben incl. -
Seite 19: Ändern Der Kurbelgelenkposition
Ändern der Kurbelgelenkposition Die Höhe der Fußschiene und somit der Radius des Trittkreises lässt sich durch Verstellen des Kurbelgelenks verändern. Die Abdeckkappe der gewünschten Kurbelposition abnehmen. Die Gelenkzapfen durch Drehen nach hinten herausnehmen. Daraufhin an neuer Position anbringen und nach vorne drehen. Die Abdeckungen wieder aufsetzen. -
Seite 20: Anschlussmöglichkeiten
Anschlussmöglichkeiten (Kabelloser Betrieb): Bluetoothadapter (Schalterstellung 2 wählen) Hinweis: Für Variante 1 benötigen Sie noch einen USB-Bluetooth-Dongle. Wir empfehlen einen Dongle mit Bluetooth Version 2.0 und Toshiba-Stack ab Version 4. Anschluss Web-Cam: Anschluss Headset: Installieren Sie zuerst den Treiber und Stecken Sie beide Klinkenstecker (farblich gekennzeichnet: schließen erst danach Ihre Web-Cam an Rosa entspricht Mikrofon, Grün entspricht Kopfhörer oder einen freien USB-Anschluss an (Siehe auch... -
Seite 21: Transport Und Lagerung
Transport und Lagerung Transport Da das Gerät Rollen am hinteren Standfu hat, kann man es leicht bewegen. ß Am linken vorderen Längsholm befindet sich ein Griff, den man nach lösen der zuge- hörigen Halteschraube herausziehen kann. An diesem lässt sich das Gerät anheben und fortbewegen (siehe Abbildung). -
Seite 22: Einfache Service- Und Wartungshinweise
Einfache Service- und Wartungshinweise Allgemeines Alle 500 gelaufenen km muss kontrolliert werden, ob sämtliche Schrauben noch fest angezogen sind. Bei Bedarf unbedingt nachziehen. Schweiß auf Cockpit und Rahmen muss nach jedem Training entfernt werden um die Lackierung vor Rost- schäden zu schützen. Rostbildung auf Grund von Schweiß fällt nicht unter die Garantieregelung. Die Oberfläche des Geräts wird mit einem weichen Tuch, das mit Wasser angefeuchtet wurde, gereinigt. -
Seite 23: Cockpit Tauschen
Cockpit tauschen Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher / Klinge 1 x 70 mm Netzstecker ziehen! ( zur persönlichen Sicherheit und zum Schutz der empfindlichen Cockpit-Elektronik ) 2. Das Cockpitoberteil ist mit 4 Stück Kreuzschlitzschrauben ( A, B, C, D ) mit dem Cockpitunterteil verschraubt. -
Seite 24: Ersatzteilliste
Bestell-Nr. und unbedingt auch die Geräte-Serien-Nr. an. Diese befindet sich auf dem Leistungsschild, das sich vorne links auf dem unteren Rahmen- längsträger befindet. ergo_lyps 8080 space Nr. Ersatzteil ergo_lyps 8080 space Nr. Ersatzteil Bestell-Nr. Bestell-Nr. ergo_lyps 8080 space Korpus komplett... - Seite 28 Fax. ++49 / (0) 911 / 75 37 14 www.daum-electronic.de ergo lyps daum electronic; 8080 space Vervielfältigung oder Verwendung der Inhalte , auch auszugsweise, Best. Nr. 90 56 282 ist ohne schriftliche Genehmigung der Firma daum electronic gmbh nicht zulässig.
