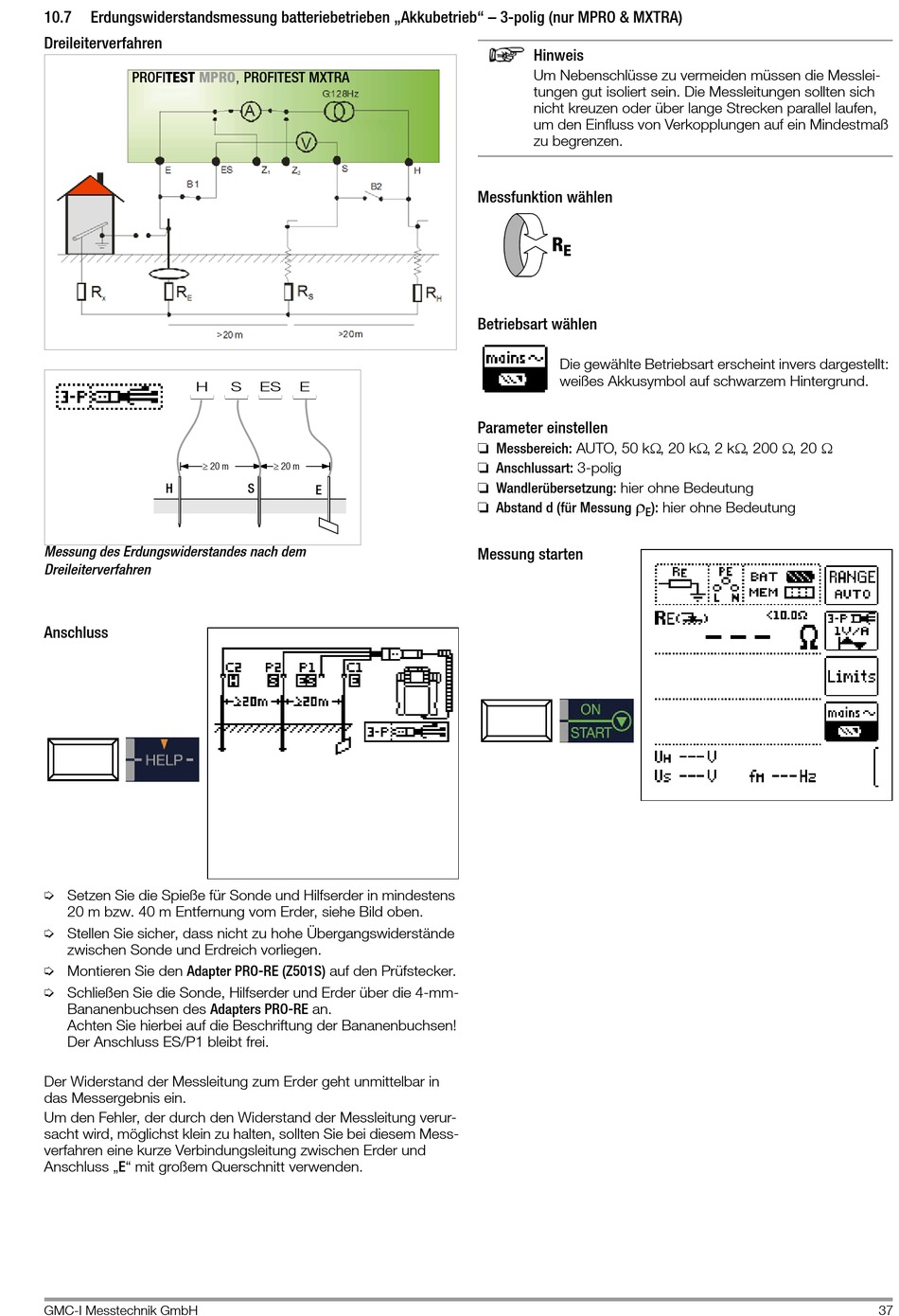

10.7 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb" – 3-polig (nur MPRO & MXTRA)
Dreileiterverfahren
PROFITEST MPRO, PROFITEST MXTRA
H
 20 m
H
Messung des Erdungswiderstandes nach dem
Dreileiterverfahren
Anschluss
➭ Setzen Sie die Spieße für Sonde und Hilfserder in mindestens
20 m bzw. 40 m Entfernung vom Erder, siehe Bild oben.
➭ Stellen Sie sicher, dass nicht zu hohe Übergangswiderstände
zwischen Sonde und Erdreich vorliegen.
➭ Montieren Sie den Adapter PRO-RE (Z501S) auf den Prüfstecker.
➭ Schließen Sie die Sonde, Hilfserder und Erder über die 4-mm-
Bananenbuchsen des Adapters PRO-RE an.
Achten Sie hierbei auf die Beschriftung der Bananenbuchsen!
Der Anschluss ES/P1 bleibt frei.
Der Widerstand der Messleitung zum Erder geht unmittelbar in
das Messergebnis ein.
Um den Fehler, der durch den Widerstand der Messleitung verur-
sacht wird, möglichst klein zu halten, sollten Sie bei diesem Mess-
verfahren eine kurze Verbindungsleitung zwischen Erder und
Anschluss „E" mit großem Querschnitt verwenden.
GMC-I Messtechnik GmbH
S ES E
 20 m
S
E
Hinweis
Um Nebenschlüsse zu vermeiden müssen die Messlei-
tungen gut isoliert sein. Die Messleitungen sollten sich
nicht kreuzen oder über lange Strecken parallel laufen,
um den Einfluss von Verkopplungen auf ein Mindestmaß
zu begrenzen.
Messfunktion wählen
R
E
Betriebsart wählen
Die gewählte Betriebsart erscheint invers dargestellt:
weißes Akkusymbol auf schwarzem Hintergrund.
Parameter einstellen
❏ Messbereich: AUTO, 50 k, 20 k, 2 k, 200 , 20 
❏ Anschlussart: 3-polig
❏ Wandlerübersetzung: hier ohne Bedeutung

❏ Abstand d (für Messung
E
Messung starten
): hier ohne Bedeutung
