Zur Vermeidung von elektrischem Schlag halten Sie die MET-
RAFLEX sauber und frei von Verschmutzung der Oberfläche.
•
Stellen Sie sicher, dass vor Verwendung der flexible Stromsensor,
das Verbindungskabel und das Elektronikgehäuse trocken sind.
Messung starten

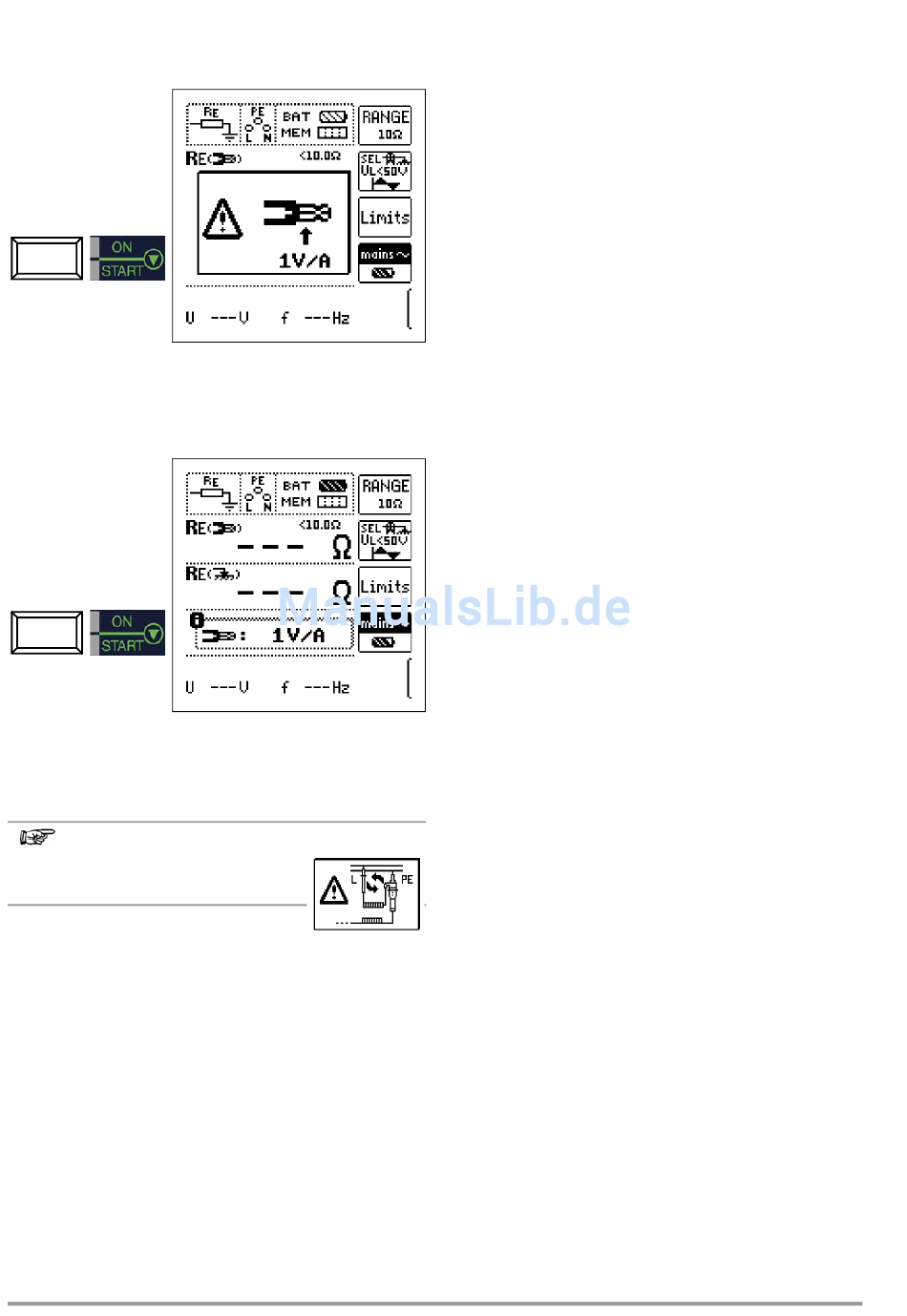

Sofern Sie die Wandlerübersetzung im Prüfgerät verändert haben,
wird ein Popup-Fenster mit dem Hinweis eingeblendet, diese
neue Einstellung auch am angeschlossenen Zangenstromsensor
vorzunehmen.
i: Hinweis auf aktuell
eingestellte Wandlerü-
bersetzung im Prüfgerät.
RE
: selektiver Erdungswiderstand über Zange gemessen
Zange
RE
: Gesamt-Erdungswiderstand über Sonde gemessen,
Sonde
Vergleichswert
Hinweis
Bei falschem Anschluss des 2-Pol-
Adapters wird folgendes Diagramm
eingeblendet.
36
GMC-I Messtechnik GmbH
