BONFIGLIOLI synthesis Betriebsanleitung Seite 20

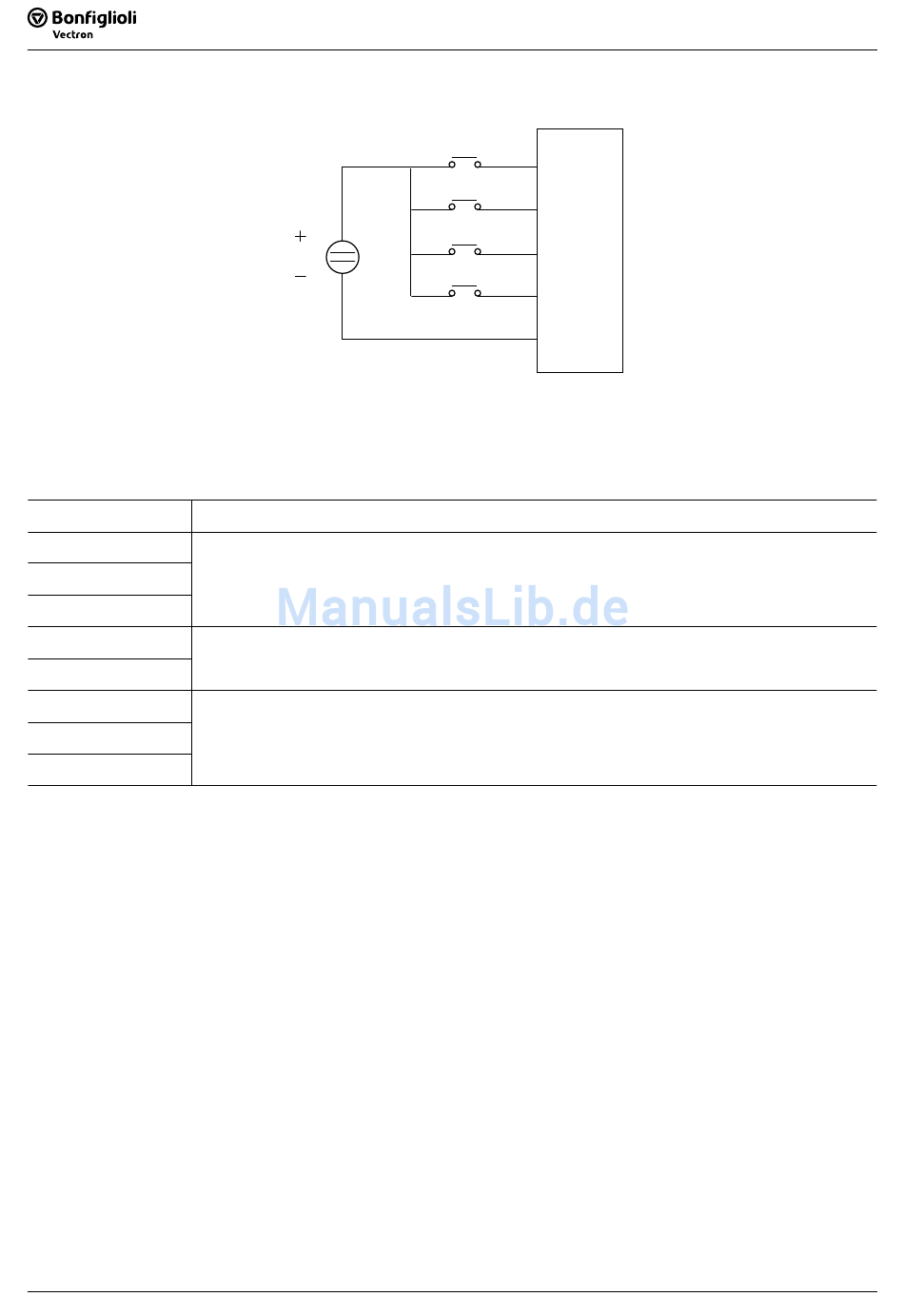

• (Externe 24V-Speisung)
Klemmenbrett TM1 der Leistungsschaltung
Klemmensymbol
L1/L (R)
L2 (S)
L3/N (T)
P
R
T1 (U)
T2 (V)
T3 (UW)
Das Anzugsdrehmoment des Klemmenbretts TM1 beträgt 1 Nm (bei den Modellen S115 und S220 01/03/05).
Das Anzugsdrehmoment des Klemmenbretts TM1 beträgt 1,3 Nm (bei den Modellen S220 07/09 und T400
05/07/09).
* Die Nennspannung des Kabels muss mindestens 300V (220V-Serie) bzw. 600V (400V-Serie) betragen
24 V
Beschreibung der Frequenzumrichterklemmen
Versorgungsleitung zu Einheit
Einphasig: L1/L2 oder L/N
Dreiphasig: L1/L2/L3
Anschlussklemme für externen Bremswiderstand
(Nur bei Modellen SYN10 220 07/09 und T400 05/07/09)
Frequenzumrichterausgang zu Motor
TM2
3
FWD
4
REV
6
SP1
7
RST
10
OV
Funktionsbeschreibung
